Stykač, 3pól, 12A AC-3, ovl. 230 V AC, zabudované pom. kontakty 1 vyp. + 1 zap. Ex9C12 11

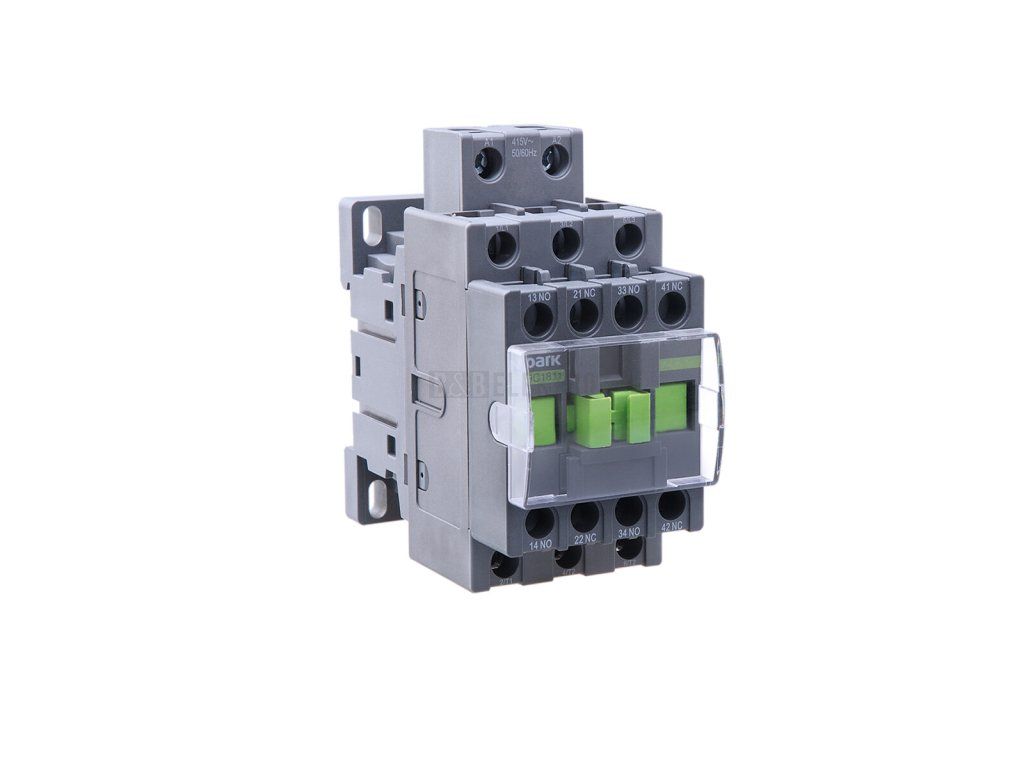

Výkonový stykač 3P 12A / 230V AC – NOARK Electric 101128

NOARK Electric stykač Ex9C12 11 3P 230V 101128 spíná a rozepíná hlavní proudový obvod pomocí tří hlavních spínacích kontaktů. Při zatížení AC-3 a napětí 400 V pracuje s jmenovitým proudem 12 A a jmenovitým výkonem 5,5 kW, při AC-1 dosahuje jmenovitého proudu 25 A. Cívka pro ovládání je napájena střídavým napětím 230 V při frekvenci 50 Hz. Provozní napětí hlavního obvodu činí 690 V.

Stykač je doplněn jedním pomocným spínacím a jedním pomocným rozpínacím kontaktem, které umožňují signalizaci nebo blokování v ovládacím obvodu. Připojení hlavního proudového obvodu se provádí kabelovou svorkou. Stykač o výkonu 5,5 kW při AC-3 nachází uplatnění při spínání motorových a jiných zátěží v rozvaděčích.

Technické parametry

• Jmenovitý proud Ie při AC-3 (400 V): 12 A
• Jmenovitý proud Ie při AC-1 (400 V): 25 A
• Jmenovitý výkon při AC-3 (400 V): 5,5 kW
• Napájecí napětí cívky Us: 230 V AC, 50 Hz
• Provozní napětí: 690 V AC
• Pomocné kontakty: 1 spínací + 1 rozpínací
