Stykač, 3pól, 25A AC-3, ovl. 230 V AC, zabudované pom. kontakty 1 vyp. + 1 zap. Ex9C25 11

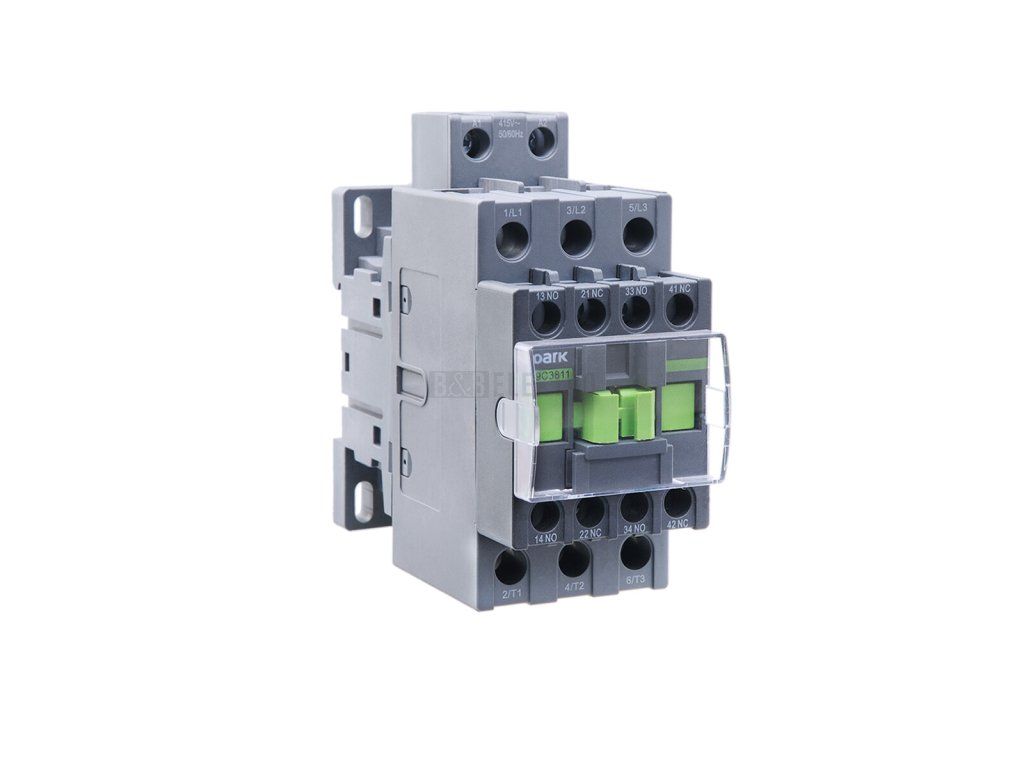

Stykač výkonový 3P, 25A / 400V AC-3, cívka 230V AC – NOARK Electric 101176

NOARK Electric stykač Ex9C25 101176 spíná a rozpojuje třífázové silové obvody pomocí tří hlavních spínacích kontaktů. Při zátěži AC-3 zvládá jmenovitý provozní proud 25 A při napětí 400 V, což odpovídá provoznímu výkonu 11 kW, při odporové zátěži AC-1 pak proud až 40 A. Provozní napětí obvodu dosahuje 690 V. Cívka pracuje na řídicím napájecím napětí 230 V AC.

Stykač obsahuje kromě hlavních kontaktů také jeden pomocný spínací a jeden pomocný rozpínací kontakt pro signalizaci nebo pomocné ovládací funkce. Hlavní proudový obvod se připojuje kabelovou svorkou. Díky parametrům AC-3 a AC-4 nachází uplatnění při spínání motorových zátěží, například pro rozběh a zastavení třífázových motorů v rozvaděčích.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 25 A
• Jmenovitý provozní proud Ie při AC-1, 400 V: 40 A
• Jmenovitý provozní výkon při AC-3, 400 V: 11 kW
• Provozní napětí AC 50/60 Hz: 690 V
• Napájecí napětí cívky Us: 230 V AC
• Počet pomocných kontaktů: 1 spínací, 1 rozpínací
