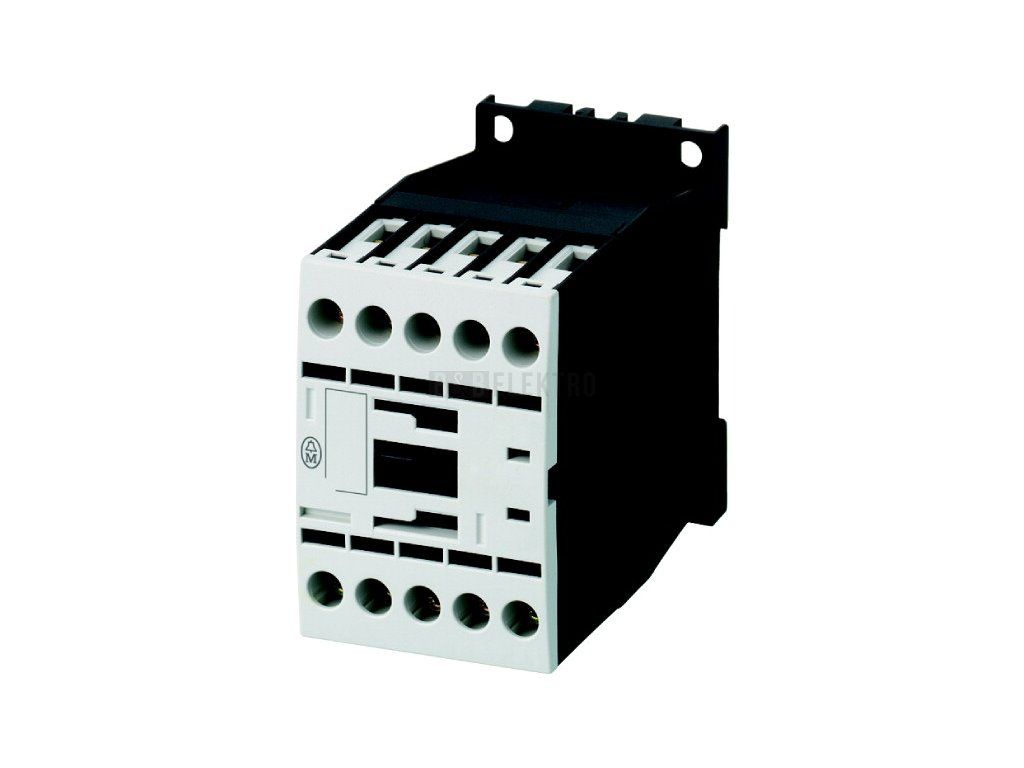

Stykač 7A/230V DILM7-10 napětí cívky 230V, 4 spínací kontakty, Eaton

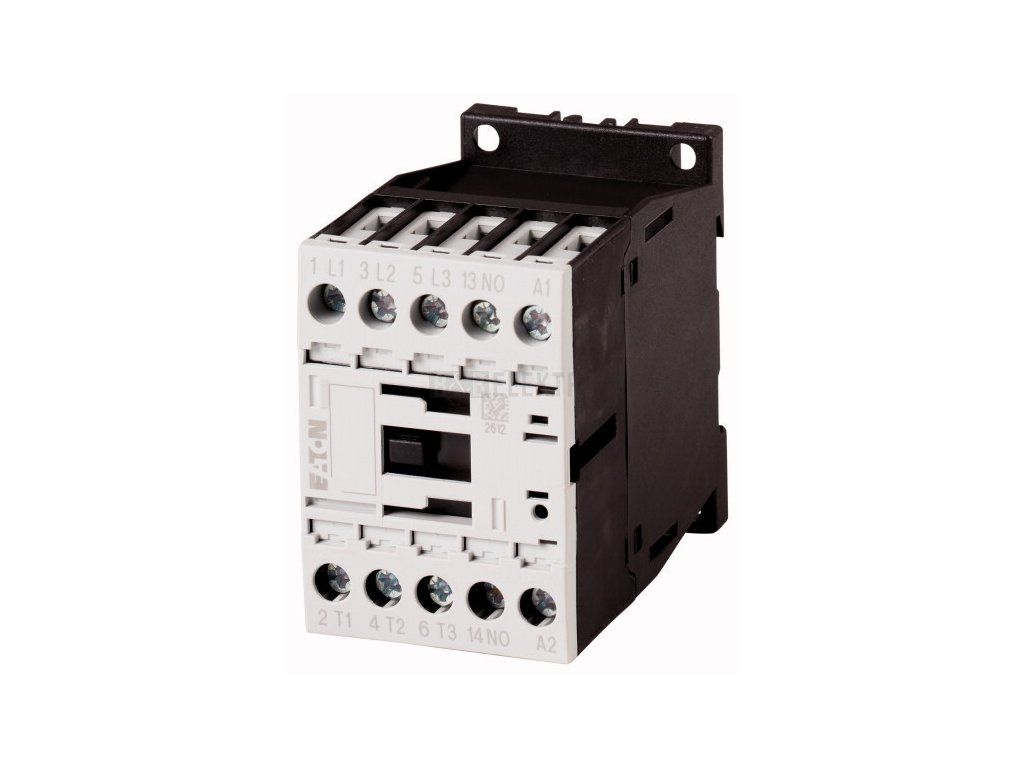

Výkonový stykač 3p+1S, 3kW/400V, AC3 – Eaton 276550

Eaton výkonový stykač 276550 spíná třífázové motory a další zátěže v hlavním proudovém obvodu prostřednictvím tří hlavních spínacích kontaktů a jednoho pomocného spínacího kontaktu. Při zatížení AC-3 a napětí 400 V dosahuje jmenovitého provozního proudu 7 A a jmenovitého provozního výkonu 3 kW, při kategorii AC-4 pak proudu 5 A a výkonu 2,2 kW. Provozní napětí se pohybuje v rozsahu 24 - 690 V AC.

Cívka stykače pracuje s řídicím napájecím napětím 230 V při 50 Hz nebo 240 V při 60 Hz, ovládání je střídavé (AC). Hlavní proudový obvod se připojuje přes závitovou přípojku. Stykač montuje na DIN lištu do rozvaděče, kde spíná pohony a motory v silových obvodech.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 7 A
• Jmenovitý provozní výkon při AC-3, 400 V: 3 kW
• Provozní napětí: 24 - 690 V AC
• Řídicí napájecí napětí cívky: 230 V / 50 Hz, 240 V / 60 Hz AC
• Počet hlavních spínacích kontaktů: 3, počet pomocných spínacích kontaktů: 1
• Druh připojení hlavního proudového obvodu: závitová přípojka
