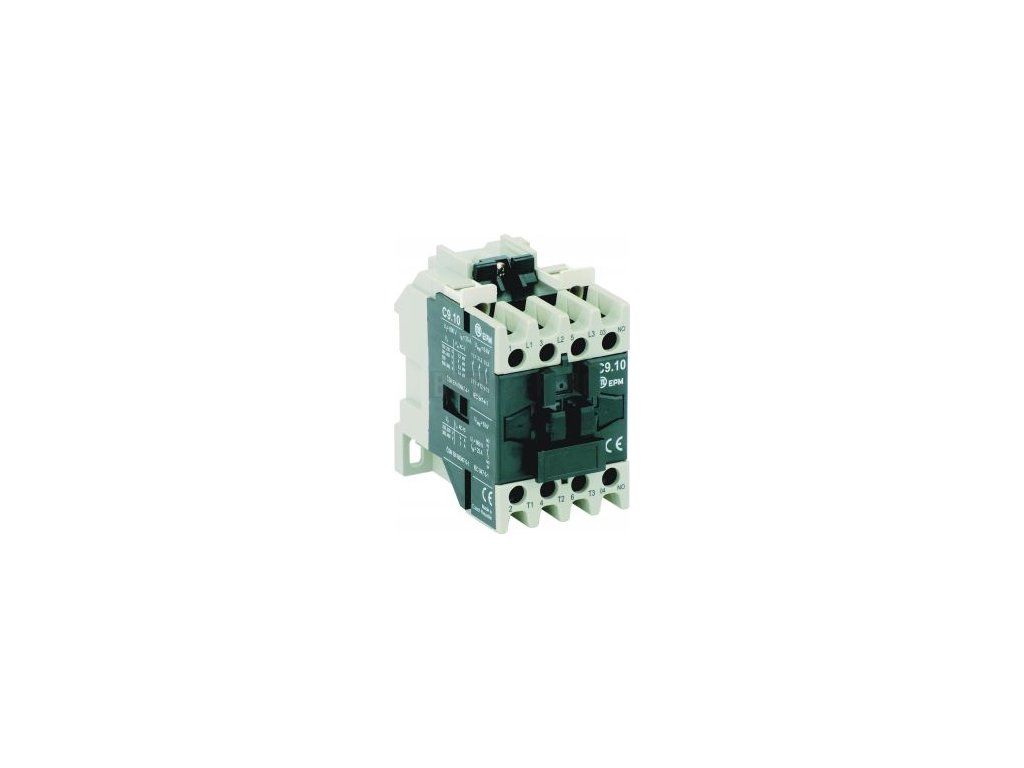

Stykač 9A/230V cívka typ C9.10 3-pólový motorový 3+1 zapínací kontakty EPM

stykač C9.10 napětí ovládací cívky 220-230V / 50Hz , 3-pólový, 3 hlavní + 1 pomocný spínací kontakt od výrobce EPM

spínaný proud : 9A

Objednávkové číslo: 111158867000

Výkon: 4,0 kW

Ovládací napětí cívky : 220-230 V

Ovládací frekvence: 50 Hz

Technické parametry :

Impulzní výdržné napětí Uimp [kV] : 8

Údaje pro hlavní obvody:

počet hlavních spínacích kontaktů NO : 3

počet hl. kontaktů NC : 0

Jmenovité izolační napětí Ui [V] : 690

Jmenovitý tepelný proud [A] : 32

Jmenovitý pracovní proud Ie [A] v AC-1 pro 500 V : 25

Jmenovitý pracovní proud Ie [A] v AC-3 pro 400 V : 9

Jmenovitý pracovní proud Ie [A] v AC-4 pro 380..400 V : 4,7

Jmenovitý pracovní proud Ie [A] v DC-1 pro 220 V : 25

Jmenovitý pracovní proud Ie [A] v DC-3 pro 220 V : 12

Jmenovitý pracovní proud Ie [A] v DC-5 pro 220 V : 8

Max. výkon spínaného motoru v AC-3 [kW] pro 220-230 V : 2,2

Max. výkon spínaného motoru v AC-3 [kW] pro 380-400 V : 4

Max. výkon spínaného motoru v AC-3 [kW] pro 500 V : 5,5

Max. výkon spínaného motoru v AC-3 [kW] pro 660-690 V : 5,5

Max. výkon spínaného motoru v AC-4 [kW] pro 400 V : 2

Max. výkon spínaného motoru v AC-4 [kW] pro 500 V : 2,5

připojitelný vodič tuhý / slaněný [mm2] : 1-4 / 1-2,5

Údaje pro pomocné obvody

počet pomocných spínacích kontaktů NO : 1

počet pomocných. kontaktů NC : 0

Jmenovité izolační napětí Ui [V] : 690

připojitelný vodič tuhý / slaněný [mm2] : 1-4

Ovládání

ovládací napětí [V] : 220-230

ovládací frevkence [Hz] : 50

Rozměry :

šířka : 45 mm

výška : 78,5 mm

hloubka : 73 mm

Hmotnost : 0,31 kg

Objednávkové číslo: 111158867000

EAN: 8590206129671
