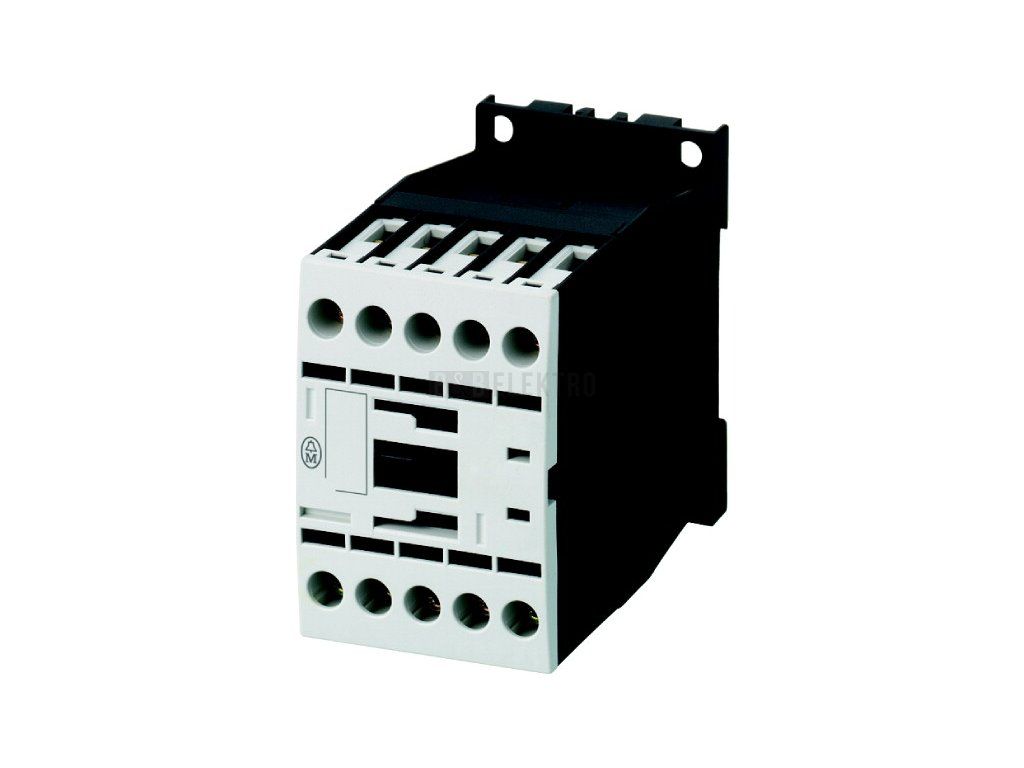

Stykač 9A/230V DILM9-01 napětí cívky 230V, 3 spínací + 1 rozpínací kontakt, Eaton

Výkonový stykač 3p+1R, 4kW/400V/AC3, cívka AC 230 V – Eaton 276725

Eaton výkonový stykač DILM9-01 spíná třífázové motory a další zátěže v hlavním obvodu, přičemž zvládá jmenovitý provozní proud 9 A při AC-3 a napětí 400 V, což odpovídá výkonu 4 kW. Při zátěži AC-1 dosahuje jmenovitého proudu 22 A, u aplikací s kategorií AC-4 pak proud 6 A a výkon 2,5 kW. Ovládací cívka pracuje s napájecím napětím 230 V při 50 Hz, respektive 240 V při 60 Hz.

Stykač obsahuje tři hlavní spínací kontakty a jeden pomocný rozpínací kontakt, hlavní proudový obvod se připojuje pomocí závitové přípojky. Provozní napětí v rozsahu 24 až 690 V AC umožňuje nasazení v širokém spektru instalací na DIN liště. Díky kompaktním rozměrům a uvedeným parametrům je vhodný pro spínání menších třífázových motorů a pohonů v rozvaděčích.

Technické parametry

• Jmenovitý provozní proud Ie (AC-3, 400 V): 9 A
• Jmenovitý provozní výkon (AC-3, 400 V): 4 kW
• Napájecí napětí cívky: 230 V / 50 Hz (240 V / 60 Hz)
• Provozní napětí: 24–690 V AC
• Počet hlavních spínacích kontaktů: 3, pomocný kontakt: 1R
• Připojení hlavního obvodu: závitová přípojka
