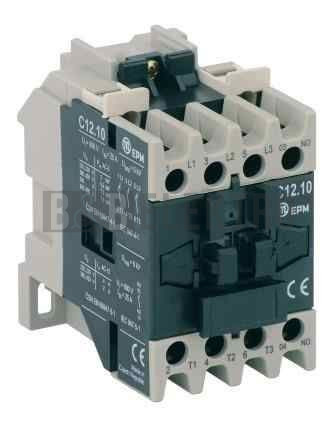

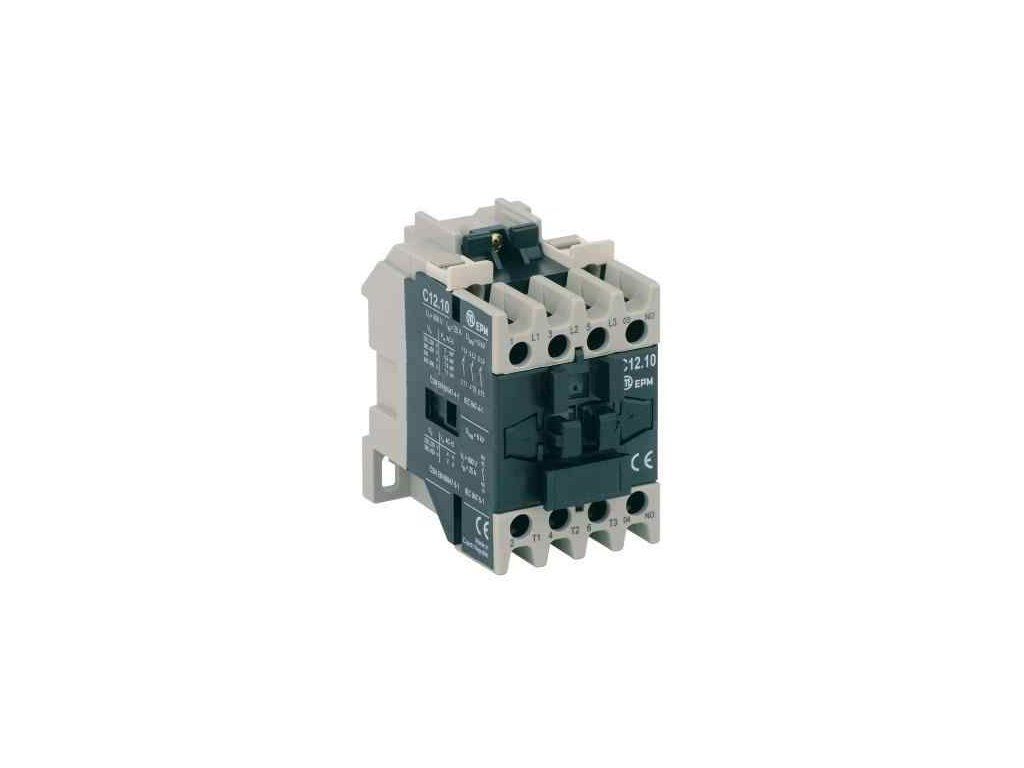

Stykač 12A/230V cívka typ C12.10 3-pólový motorový 3+1 zapínací kontakty EPM

Stykač 3-pólový 12A, cívka 220-230V / 50Hz, 6,5kW – EPM C12.10

EPM stykač C12.10 111159867000 je určen ke spínání třífázových motorových zátěží. Nabízí tři hlavní spínací kontakty (3 NO) a jeden pomocný spínací kontakt (1 NO). Jmenovitý spínaný proud činí 12 A, pracovní proud dosahuje 13,2 A v kategorii AC-3 při 400 V a 25 A v kategorii AC-1, jmenovité izolační napětí je 690 V a maximální výkon spínaného motoru činí 6,5 kW při 380–400 V. Ovládací cívka pracuje při napětí 220–230 V s frekvencí 50 Hz.

K silovým svorkám lze připojit tuhé vodiče o průřezu 1–4 mm² nebo slaněné vodiče 1–2,5 mm², pomocný obvod přijme vodiče do 4 mm². Stykač se typicky uplatní v rozváděčích pro ovládání elektromotorů, čerpadel a dalších třífázových spotřebičů.

Přístroj se vyznačuje impulzním výdržným napětím 8 kV, které zaručuje vysokou odolnost proti přepětí v síti.

Technické parametry

• Jmenovitý spínaný proud: 12 A (13,2 A při AC-3, 400 V; 25 A při AC-1)
• Napětí ovládací cívky: 220–230 V / 50 Hz
• Max. výkon spínaného motoru: 6,5 kW (AC-3, 380–400 V)
• Kontakty: 3 hlavní spínací (3 NO) + 1 pomocný spínací (1 NO)
• Jmenovité izolační napětí: 690 V
• Jmenovitý tepelný proud: 32 A
