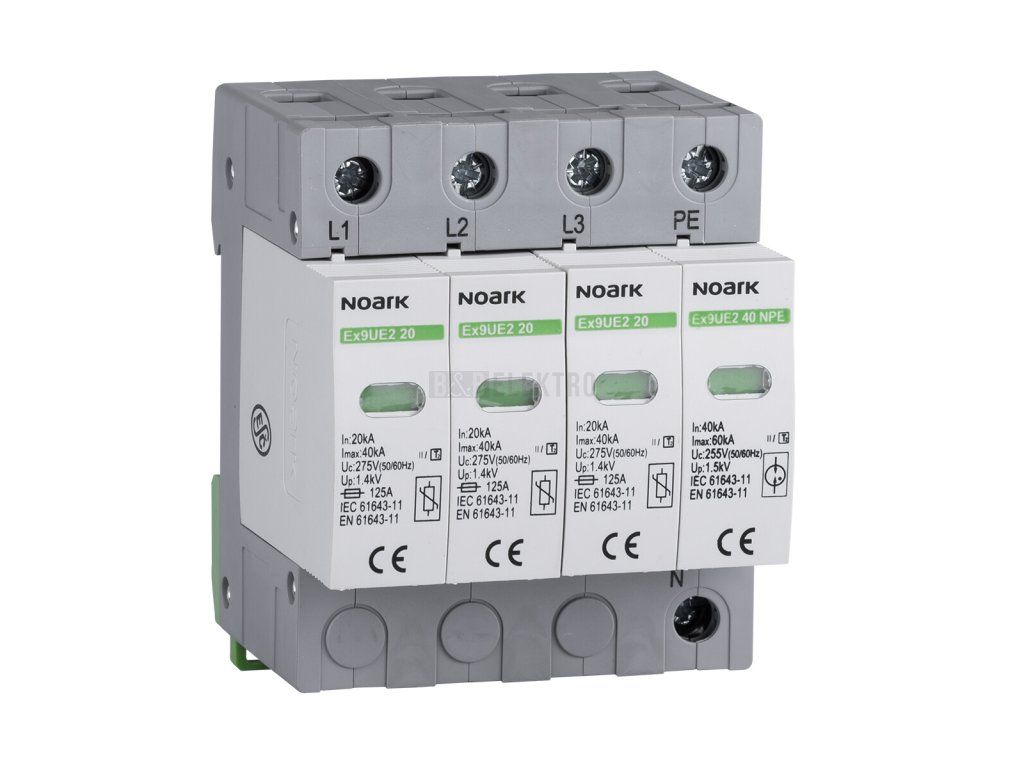

Svodič přepětí Ex9UE2 20 3PN třída 2 (C) 275 Noark 103355
Svodič přepětí NOARK Ex9UE2 20 3PN 275 C, typ 2 (Třída II), 3+N pólový, 275 V AC, jmenovitý svodový proud 20 kA, max. 40 kA, montáž na DIN lištu, optická signalizace, výměnné moduly, ochrana před přepětím v domovních i průmyslových instalacích.
Svodič přepětí Ex9UE2 20 3PN třída 2 (C) 275 Noark 103355
Svodič přepětí NOARK Ex9UE2 20 3PN 275 C je zařízení třídy 2 (typ C), navržené k ochraně třífázových elektrických instalací před přechodnými přepětími způsobenými nepřímými údery blesku nebo spínacími jevy. Díky výměnným modulům a optické signalizaci stavu je jeho údržba rychlá a jednoduchá.
Technické údaje:
- Typ zařízení: Třída II (typ 2, C)
- Počet pólů: 3+N
- Jmenovité napětí (Un): 230/400 V AC
- Max. trvalé provozní napětí (Uc): 275 V AC
- Jmenovitý svodový proud (In): 20 kA (8/20 μs)
- Max. svodový proud (Imax): 40 kA (8/20 μs)
- Úroveň ochrany L-N: ≤1,4 kV
- Úroveň ochrany N-PE: ≤1,5 kV
- Montáž: DIN lišta 35 mm
- Krytí: IP20
- Průřez vodiče: 1,5–35 mm²
- Výměnné moduly: Ano
- Signalizace stavu: Optická
- Rozměry: 4 moduly DIN
- Provozní teplota: -40 °C až +80 °C
- Normy: ČSN EN 61643-11, IEC 61643-11
Výhody:
- Spolehlivá ochrana před přepětím v třífázových sítích
- Snadná výměna modulu bez nutnosti demontáže zařízení
- Přehledná optická signalizace stavu
- Kompaktní provedení šetří místo v rozvaděči
Doplňkové parametry
| Kategorie: | Svodiče přepětí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.44 kg |
| EAN: | 8592765033567 |
| Krytí (IP): | IP20 |
| ? Způsob montáže: | DIN lišta 35 mm |
| Integrovaná předřazená pojistka: | Ne |
| Jmenovité napětí AC: | 275 V |
| Jmenovitý svodový rázový proud (8/20): | 20 kA |
| Konstrukční velikost: | 4 TE |
| Max. průřez pružného vodiče (jemné lanko): | 35 mm |
| Max. průřez tuhého (jedno/vícedrátového) vodiče: | 35 mm |
| Maximální trvalé napětí AC: | 275 V |
| Napěťová ochranná hladina L-N: | 1.4 kV |
| Napěťová ochranná hladina N-PE: | 1.5 kV |
| S komunikačním kontaktem: | Ne |
| Signalizace na přístroji: | Optické |
| Soustava IT: | Ano |
| Soustava jiná: | Ne |
| Soustava TN: | Ano |
| Soustava TN-C: | Ano |
| Soustava TN-C-S: | Ano |
| Soustava TN-S: | Ano |
| Soustava TT: | Ano |
| Zkušební třída typ 2: | Ano |
