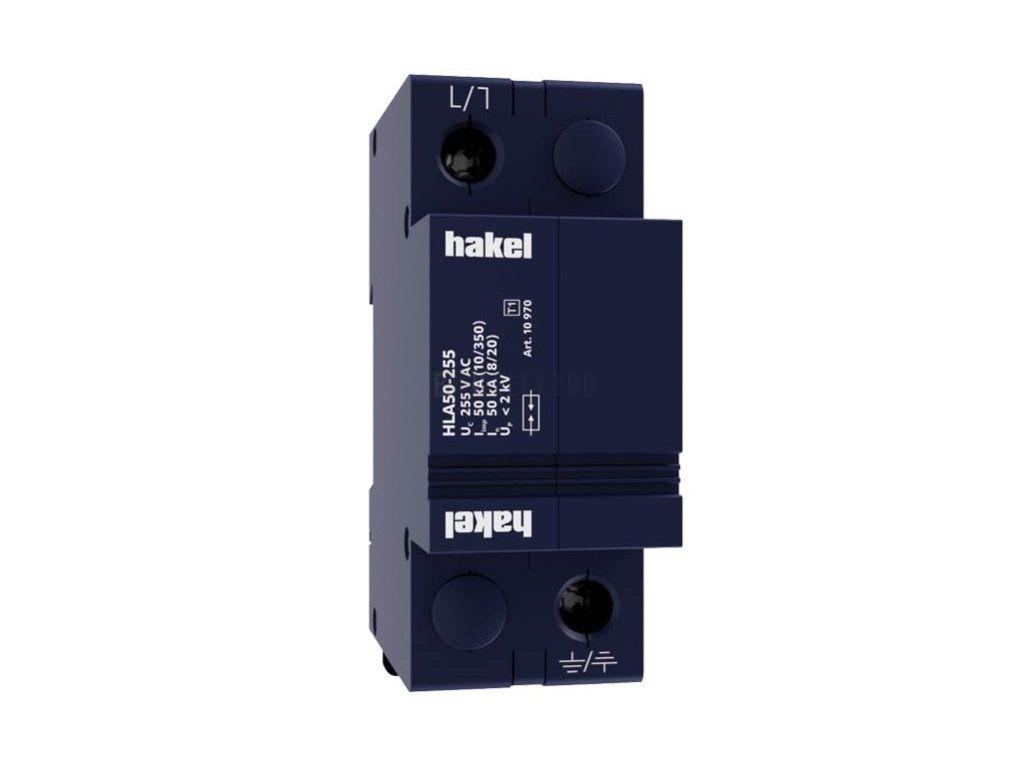

Svodič přepětí HLA50-255 HAKEL 10970

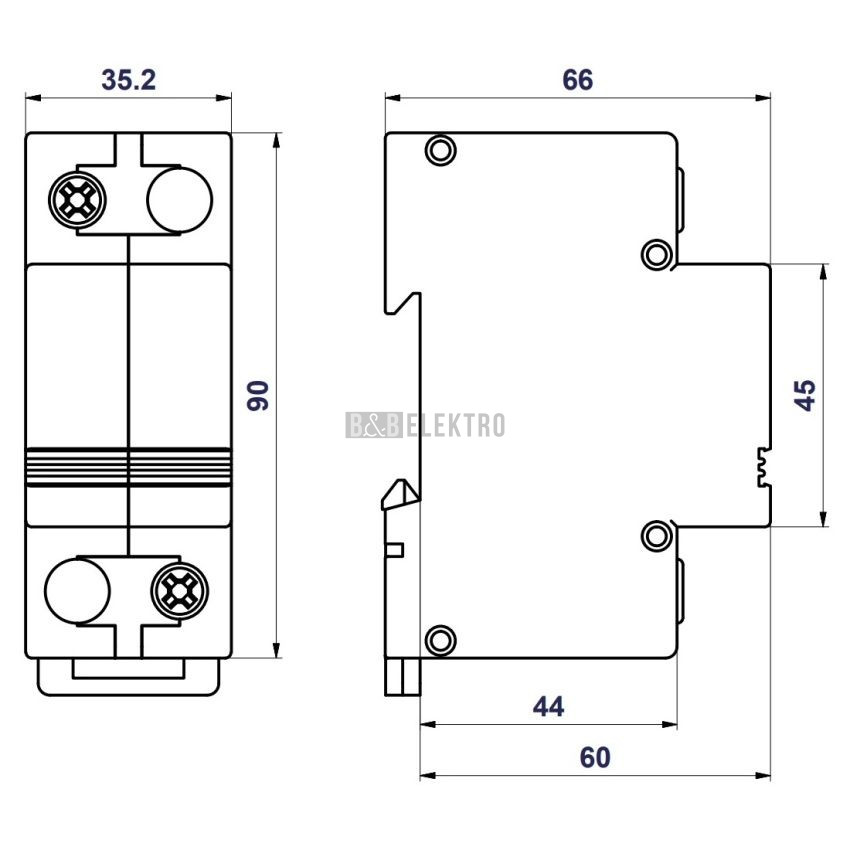

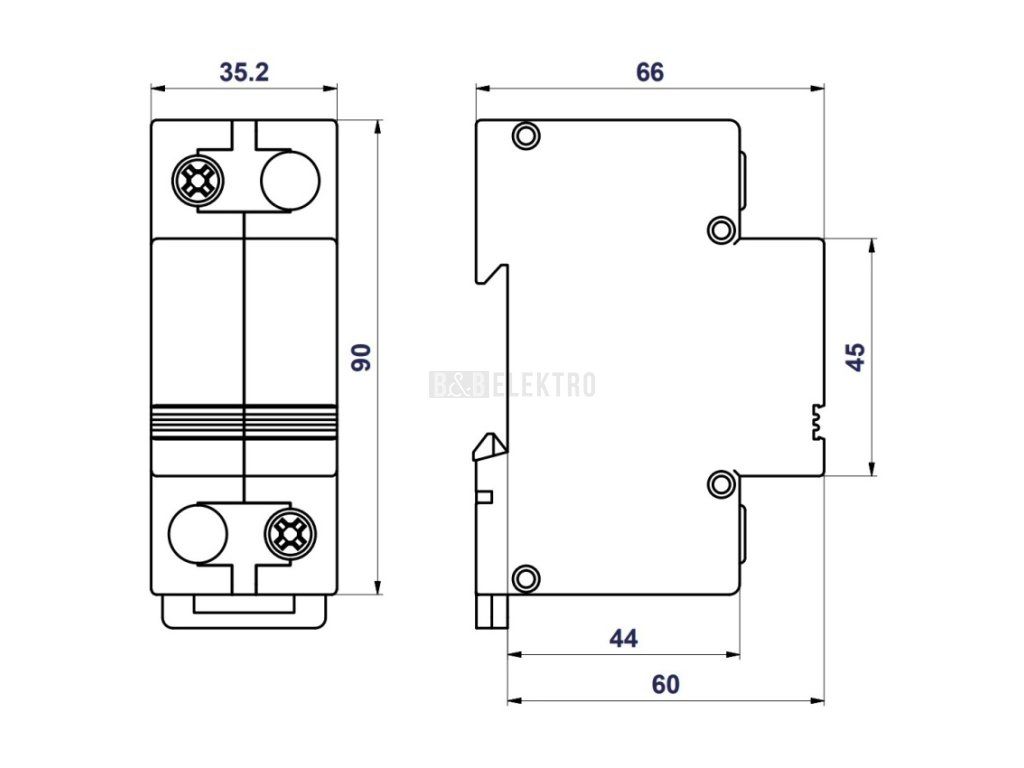

Svodič bliskového proudu HLA50-255 je spolehlivé zařízení určené k ochraně elektroinstalací proti přepětí vzniklému bleskovou srážkou nebo spínacími procesy. Zařízení se montuje na DIN lištu 35 mm a zabírá prostor 2 TE, čímž je ideální pro kompaktní rozvaděče.

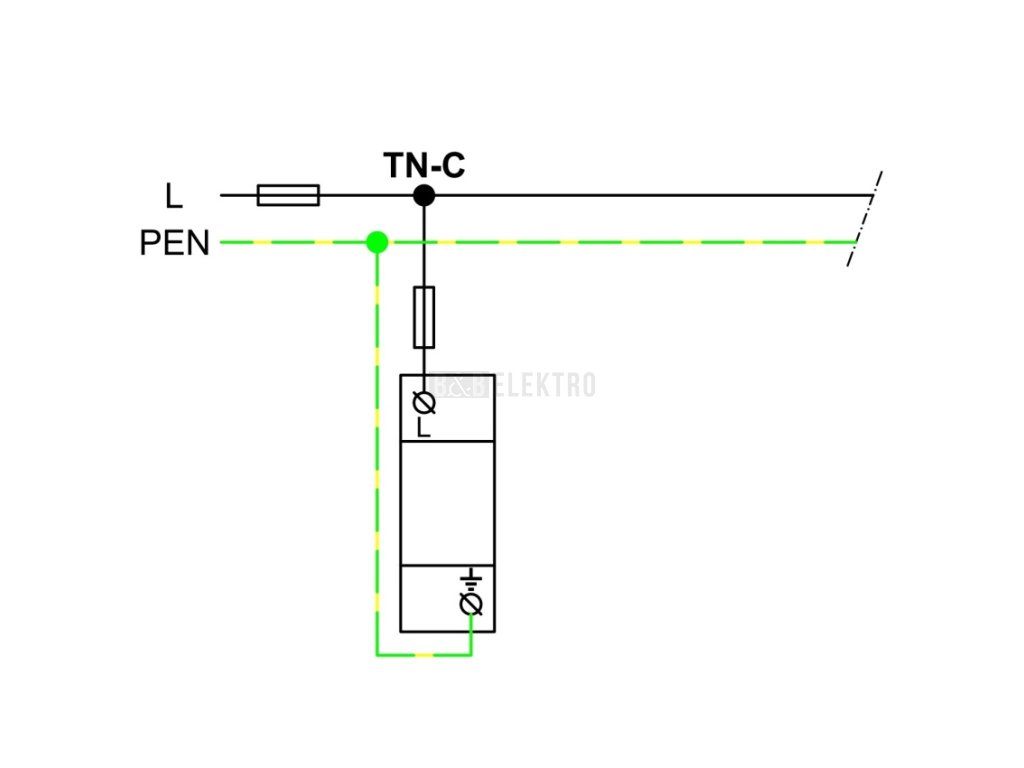

Svodič je konstruován pro síť TN se jmenovitým napětím 230 V AC a maximálním trvalým napětím 255 V AC. Při bleskovém úderu zvládá impulzní proud 50 kA (10/350 µs) s napěťovou ochrannou hladinou 2 kV. Vysoká schopnost zhášení následného proudu 25 kA zajišťuje bezpečné přerušení elektrického oblouku. Přístroj je vybaven funkcí vyfukování, která bezpečně odvádí energii při přetížení.

Lze jej zapojit s pevnými vodiči do průřezu 25 mm² a se jemnodrátkových vodičů do 16 mm². Ochranný stupeň IP20 postačuje pro vnitřní instalace. Zařízení bez kontaktu pro dálkové signalizování se řadí do kategorie typ 1 podle EN 61643-1.

Technické parametry

• Jmenovité napětí AC: 230 V
• Maximální trvalé napětí AC: 255 V
• Napěťová ochranná hladina: 2 kV
• Impulzní proud (10/350 µs): 50 kA
• Jmenovitý svodový rázový proud (8/20): 50 kA
• Schopnost zhášení následného proudu: 25 kA
• Montáž: DIN lišta 35 mm, 2 TE
• Počet vodičů: 1 (bez uzemnění)
• Krytí: IP20
• Max. průřez pevný: 25 mm²
• Max. průřez jemnodrátkový: 16 mm²
• Specifická energie: 625 kJ/Ohm
• Vyfukovací: Ano
• Kategorie typ 1: Ano
• Systém TN: Ano
