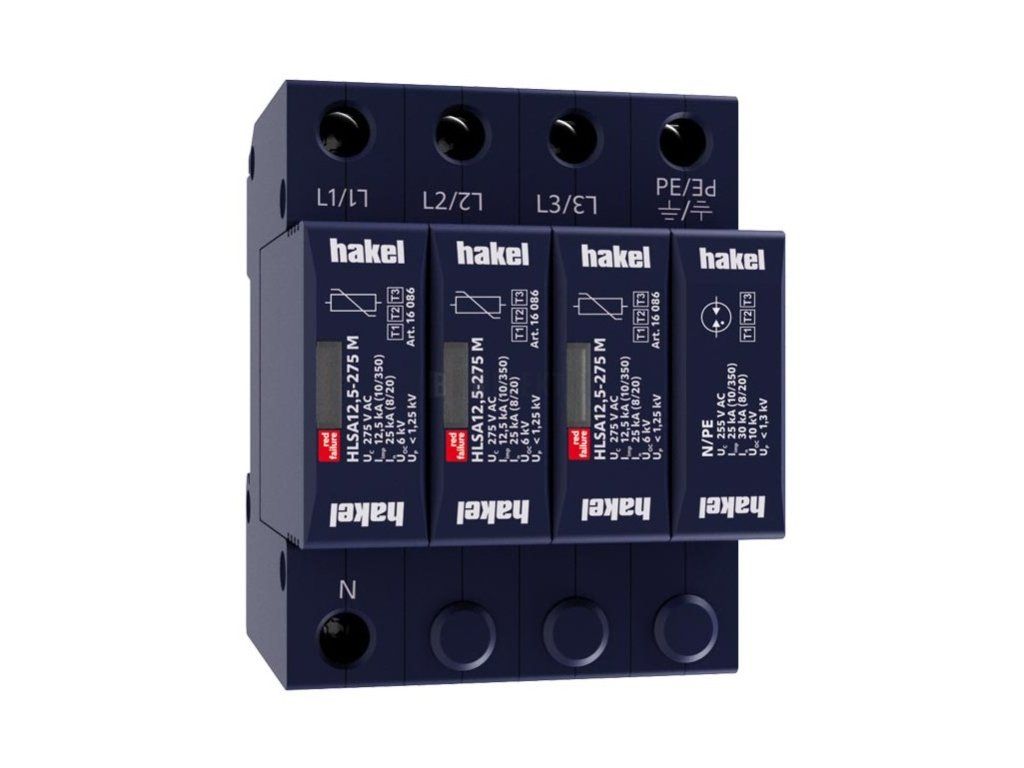

Svodič přepětí HLSA12,5-275/3+1 M HAKEL 10684

Kombinovaný svodič přepětí HLSA12,5-275/3+1 M je určen pro efektivní ochranu elektrických instalací před přepětím vyvolaným bleskem nebo spínacími jevy. Přístroj se montuje na standardní DIN lištu 35 mm a nabízí kompaktní řešení v konstrukční velikosti 4 TE. Svodič je certifikován pro práci v Typ 1 a 2 zkušební třídě, což zaručuje jeho spolehlivost v profesionálních i domácích instalacích.

Zařízení je navrženo pro jmenovité napětí 230 V AC s maximálním trvalým napětím 275 V AC. Impulzní proud při úderu blesku dosahuje 12,5 kA (10/350 µs), což umožňuje zvládnout i značné přepěťové nárazy. Svodič disponuje čtyřmi póly včetně vodiče PE, přičemž napěťová ochranná hladina L-N činí 1,25 kV a pro N-PE 1,3 kV. Maximální průřez připojovacího vodiče je 25 mm² (pevný) nebo 16 mm² (lanovaný). Přístroj je vybaven optickou signalizací poruchy a vyfukovacím mechanismem pro bezpečné odpojení při překročení jmenovitých parametrů.

Ochranná hladina IP20 zajišťuje dostatečnou ochranu v průmyslových i bytových prostředích. Energeticky koordinovaný ochranný účinek vůči koncovému zařízení poskytuje kompletní multistupňový systém ochrany. Specifická energie dosahuje 39 kJ/Ohm, čímž se zajišťuje dlouhodobá stabilita a spolehlivost zařízení.

Technické parametry

• Způsob montáže: DIN lišta 35 mm

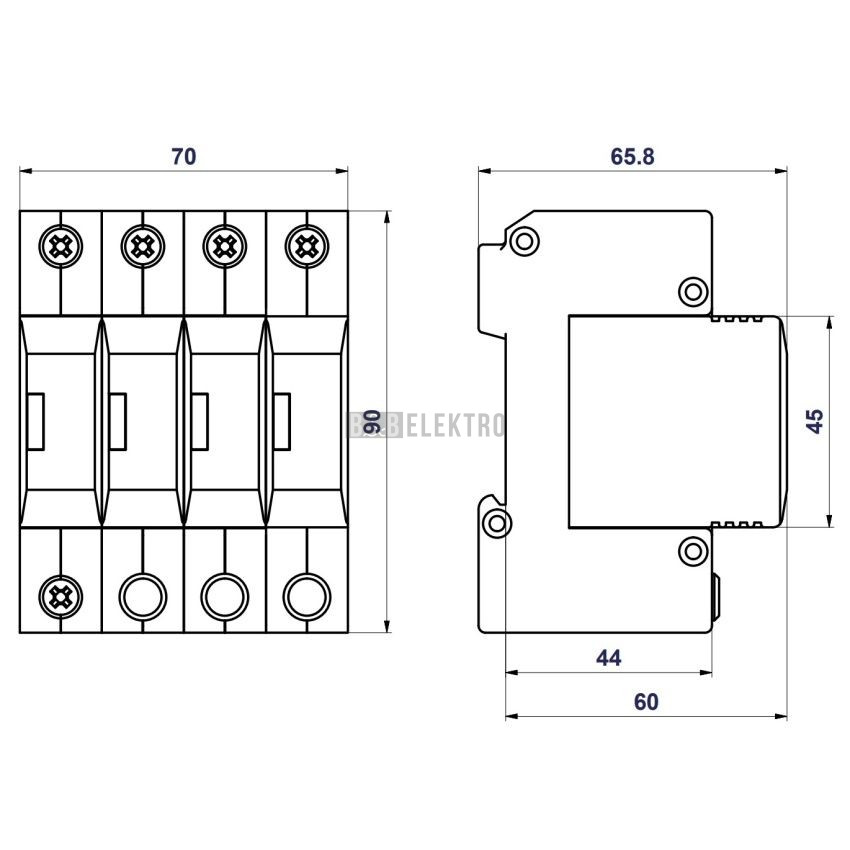

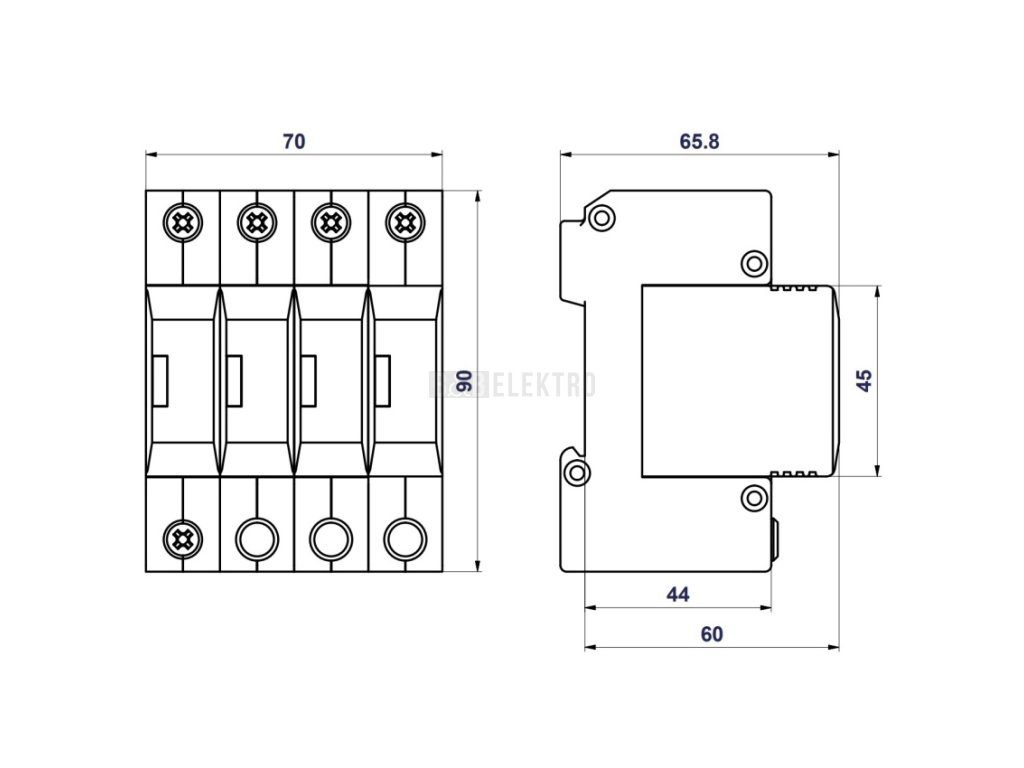

• Konstrukční velikost: 4 TE

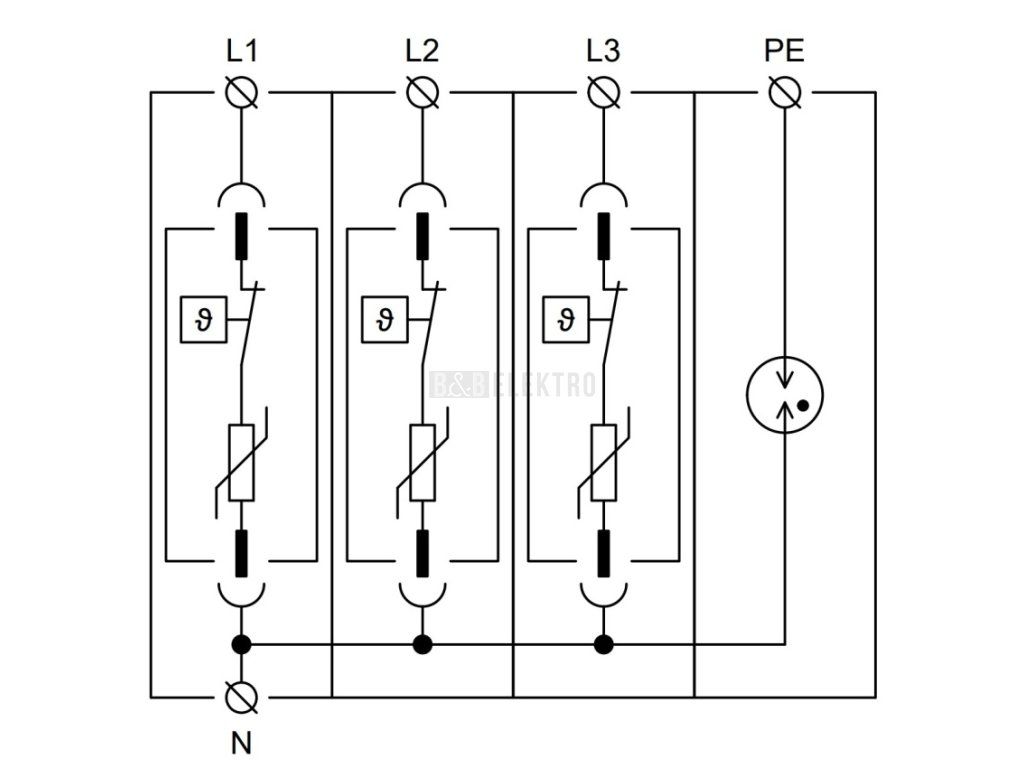

• Počet pólů: 4
• Jmenovité napětí AC: 230 V
• Maximální trvalé napětí AC: 275 V
• Impulzní proud (10/350 µs): 12,5 kA
• Napěťová ochranná hladina L-N: 1,25 kV
• Napěťová ochranná hladina N-PE: 1,3 kV
• Max. průřez vodiče pevný: 25 mm²
• Max. průřez vodiče lanovaný: 16 mm²
• Zkušební třída: Typ 1 a 2
• Krytí (IP): IP20
• Signalizace: Optická
• Vyfukovací mechanismus: Ano
