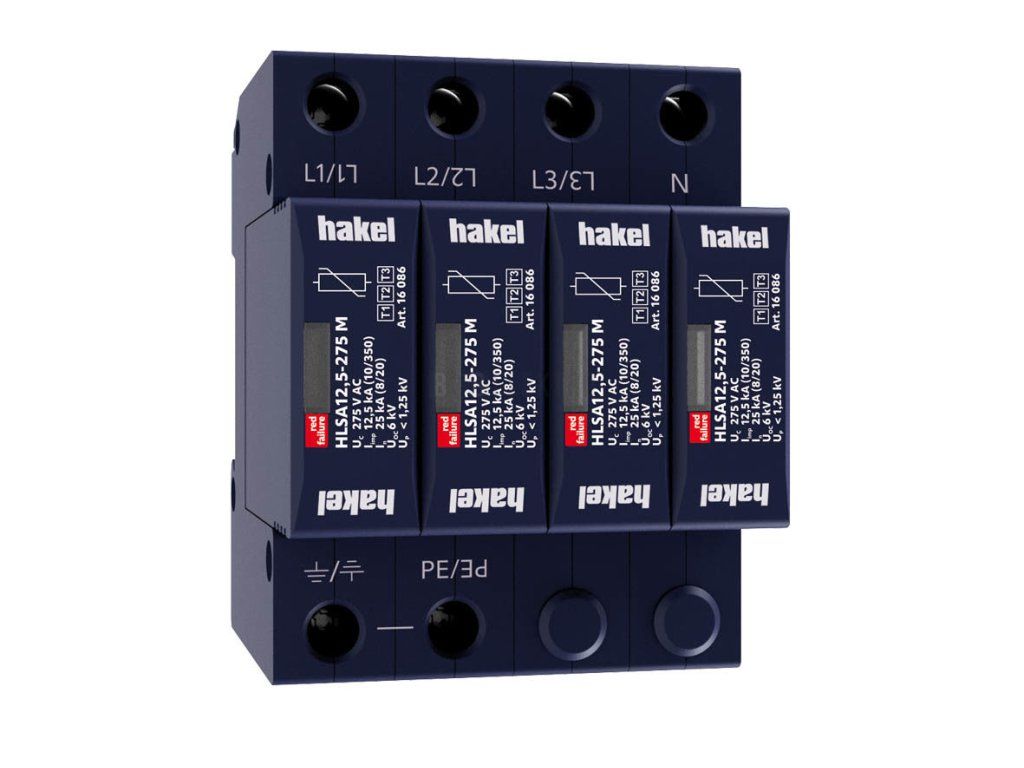

Svodič přepětí HLSA12,5-275/4+0 M HAKEL 16085

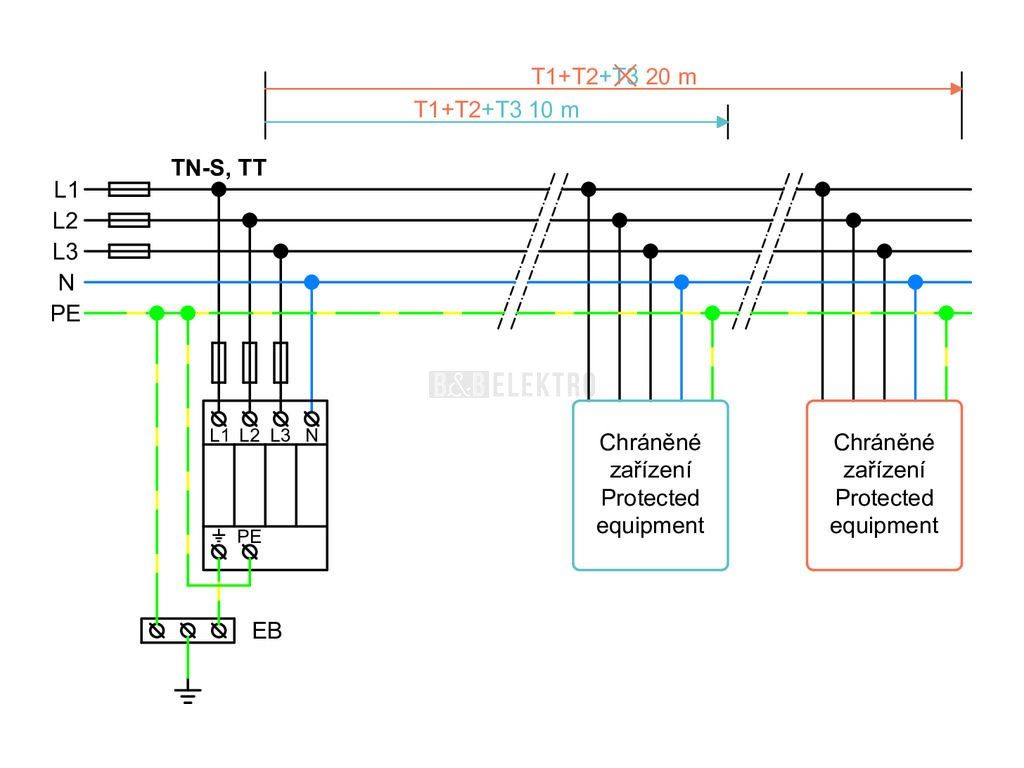

Kombinovaný svodič přepětí HLSA12,5-275/4+0 M je výkonný ochranný prvek určený pro silnoproudé instalace v systému TN-S. Zařízení poskytuje ochranu proti atmosférickému přepětí a impulsům z přepínacích procesů, disponuje impulzním proudem při úderu blesku 12,5 kA (10/350 µs) a napěťovou ochrannou hladinou 1,25 kV. Jedná se o ochranu třídy Typ 1 a 2, která splňuje nařízení pro koordinovaný ochranný účinek.

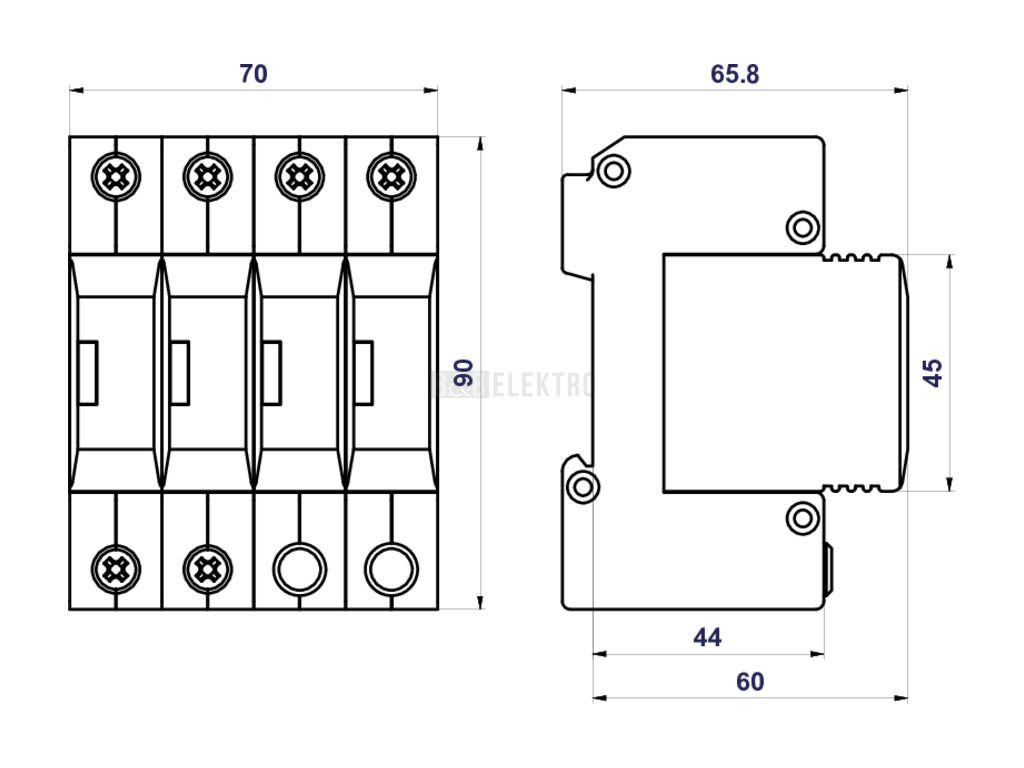

Přístroj je konstruován jako čtyřpólové řešení s konstrukční velikostí 4 TE a montuje se na standardní DIN lištu 35 mm. Maximální trvalé napětí AC dosahuje 275 V při jmenovitém napětí 230 V AC. Svodič je vybaven vyfukováním pro bezpečné rozptýlení energie a optickou signalizací na přístroji, která indikuje stav ochrany. Zařízení má krytí IP20 a připojuje se pevnými vodiči do průřezu 25 mm² nebo lanovanými vodiči do 16 mm².

Specifická energie zařízení dosahuje 39 kJ/Ohm, což zajišťuje energeticky koordinovaný ochranný účinek vůči koncovému zařízení. Jedná se o spolehlivé a standardní řešení pro ochranu rozvodů a spotřebičů před přepěťovými jevy.

Technické parametry

• Impulzní proud při úderu blesku (10/350 µs): 12,5 kA
• Počet pólů: 4
• Konstrukční velikost: 4 TE
• Napěťová ochranná hladina: 1,25 kV
• Jmenovité napětí AC: 230 V
• Maximální trvalé napětí AC: 275 V
• Zkušební třída: Typ 1 a 2
• Montáž: DIN lišta 35 mm
• Krytí (IP): IP20
• Max. průřez vodiče pevný: 25 mm²
• Max. průřez vodiče lanovaný: 16 mm²
• Specifická energie (W/R): 39 kJ/Ohm
• Signalizace na přístroji: Optická
• Vyfukovací: Ano
• Kompatibilní systém: TN-S
