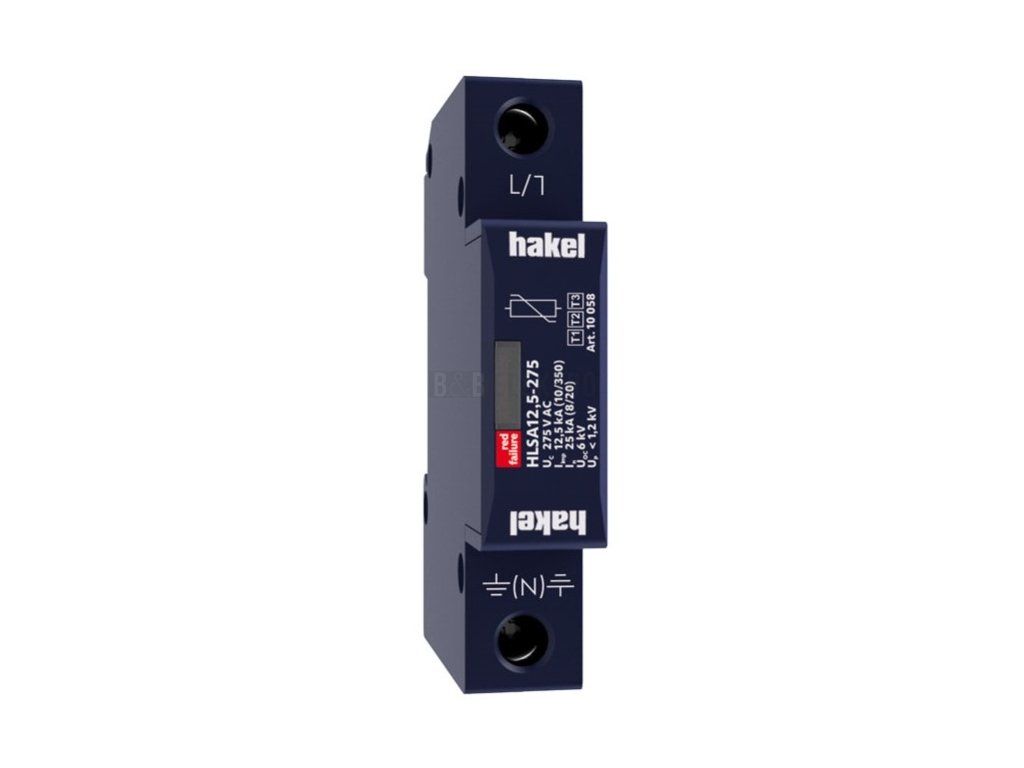

Svodič přepětí HLSA12,5-275 HAKEL 10058

Kombinovaný svodič přepětí HLSA12,5-275 je robustní ochranné zařízení určené pro ochranu elektroinstalací a zařízení před přepětím způsobeným úderem blesku nebo spínacími jevy. Svodič je vhodný pro jednovodičové instalace s jmenovitým napětím 230 V AC a maximálním trvalým napětím 275 V AC. Zařízení splňuje požadavky Typu 1 a 2 s impulzním proudem při úderu blesku 12,5 kA (10/350 µs), což jej řadí mezi profesionální ochranu domů a menších objektů.

Svodič se montuje na standardní DIN lištu 35 mm v provedení jedné modulové jednotky (1 TE) a je vybavený funkční výfukovou porcelánkou pro bezpečné odvětrání. Ochranná hladina napětí činí 1,2 kV a zařízení je energeticky koordinováno s konečným zařízením. Instalace do systému TN je zajištěna, připojení vodiče pevného průřezu až do 25 mm² nebo jemnodrátkového do 16 mm². Optická signalizace na přístroji informuje o funkčnosti a stavu ochrany. Krytí IP20 zajišťuje dostatečnou ochranu v typických instalačních podmínkách.

Technické parametry

• Typ: Kombinovaný svodič přepětí (Typ 1+2)

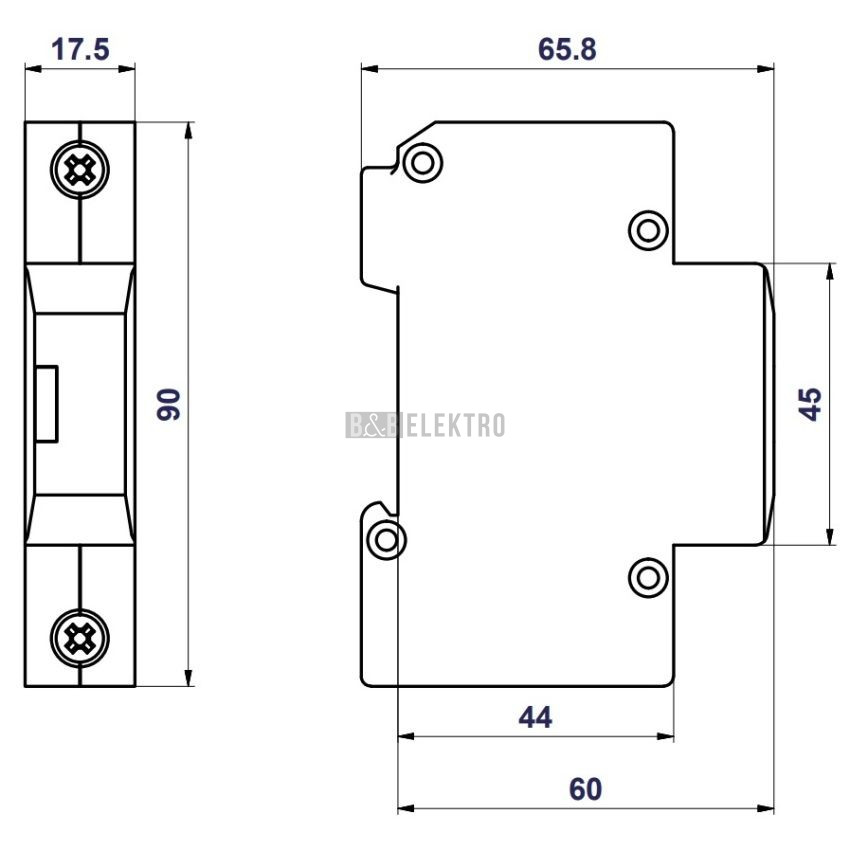

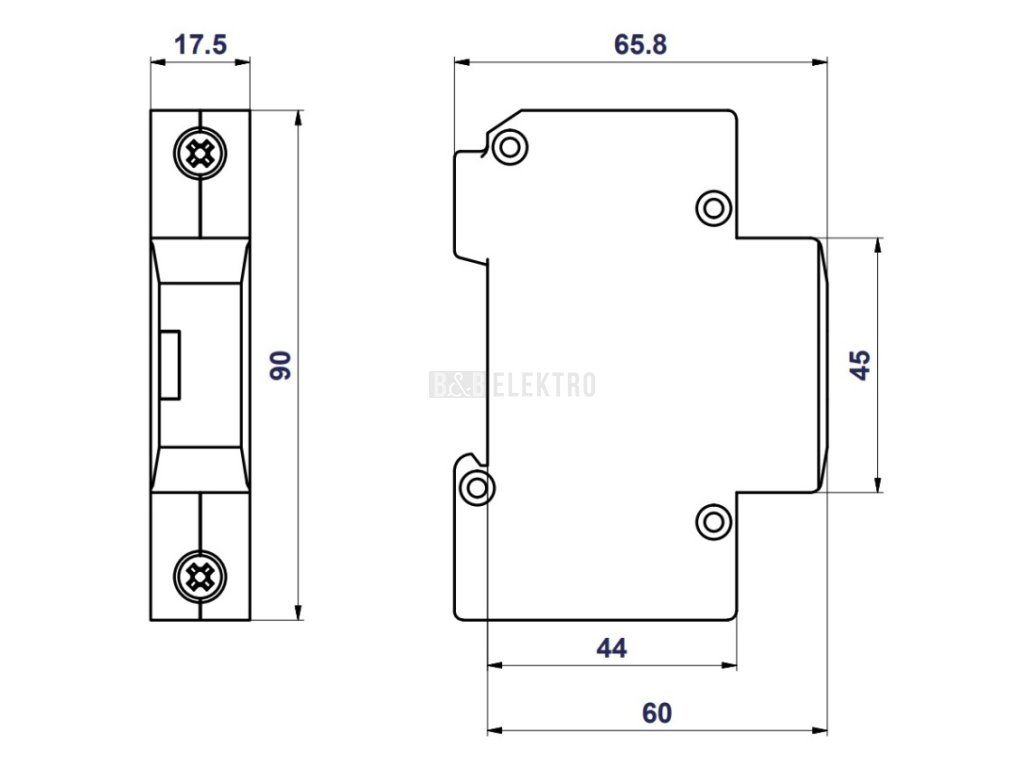

• Montáž: DIN lišta 35 mm, 1 TE
• Počet pólů: 1
• Jmenovité napětí AC: 230 V
• Maximální trvalé napětí AC: 275 V
• Napěťová ochranná hladina: 1,2 kV
• Impulzní proud (10/350 µs): 12,5 kA
• Specifická energie: 39 kJ/Ohm
• Max. průřez pevný: 25 mm²
• Max. průřez jemnodrátkový: 16 mm²
• Signalizace: Optická na přístroji
• Vyfukovací: Ano
• Krytí: IP20

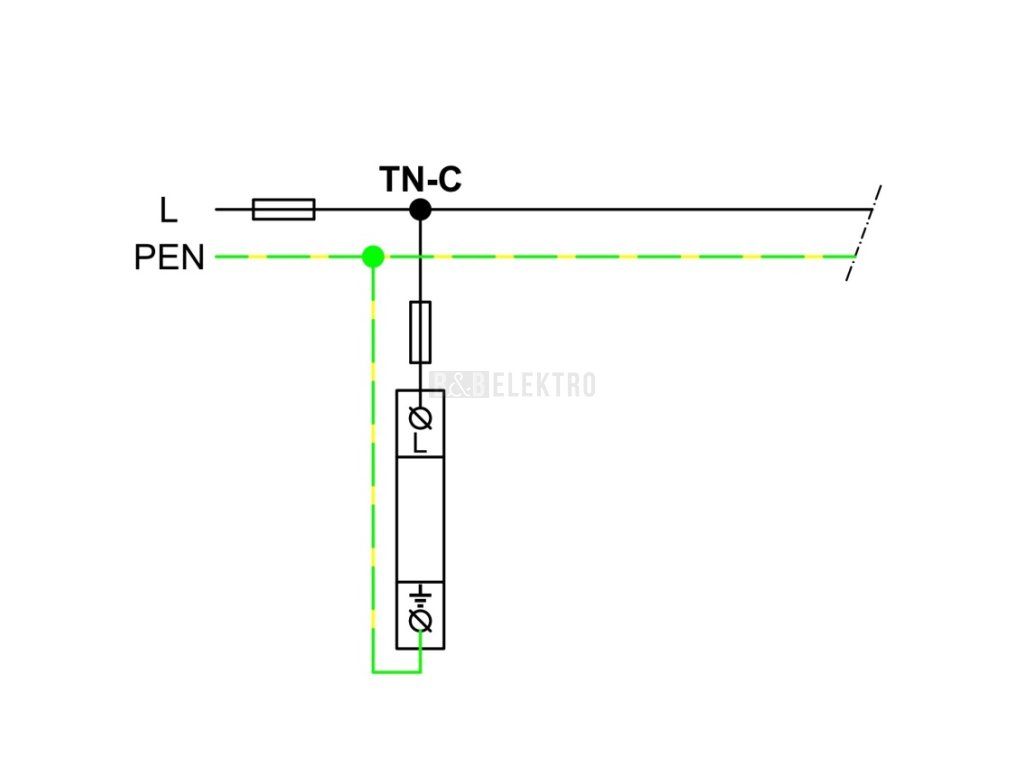

• Aplikace: Systém TN
