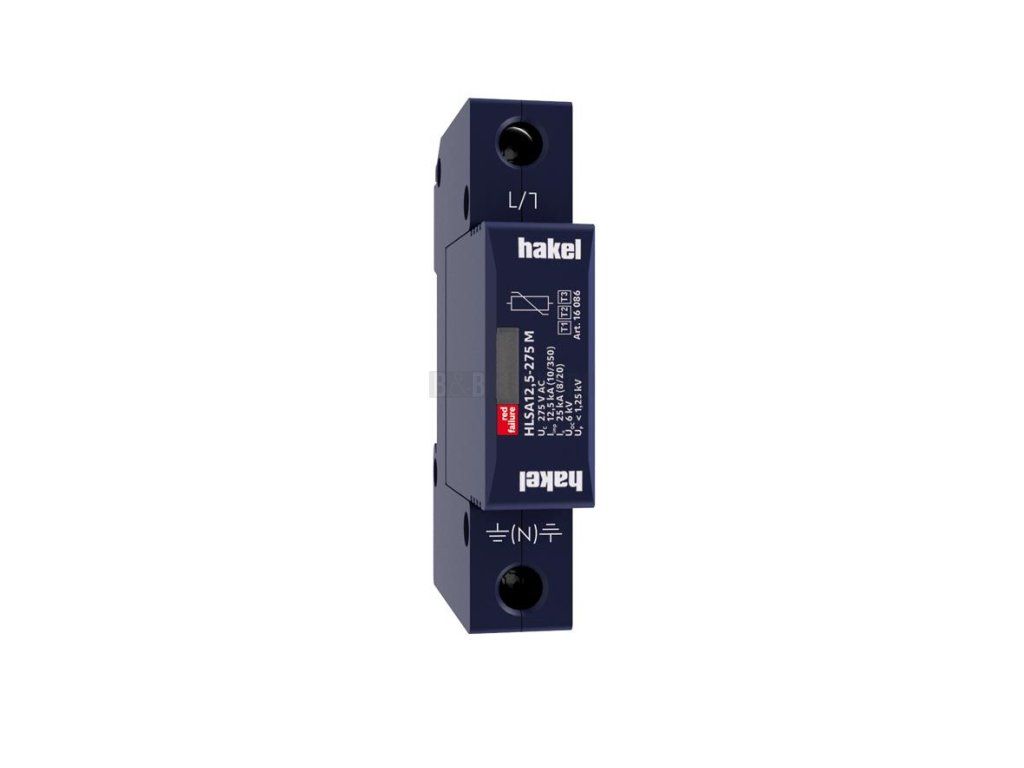

Svodiče impulzních proudů a rázového přepětí typu T1+T2+T3. Výrobky jsou složeny z varistorů s velkou svodovou schopností. V provedení 1+1 a 3+1 jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Vhodné pro objekty s uvažovanou hladinou ochrany LPL III a LPL IV. Instalují se na rozhraní zón LPZ 0 – LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu - hlavních rozvaděčů. V případě instalace svodiče označeného T1+T2+T3 v hlavním rozvaděči je nezbytné instalovat také svodiče přepětí T2 a T3 v podružných rozvaděčích. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení M specifikuje konstrukční provedení s výměnným modulem. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-534 ed. 2, ČSN CLC/TS 61643-12.
Kombinované svodiče typ 1
- Počet pólů: 1

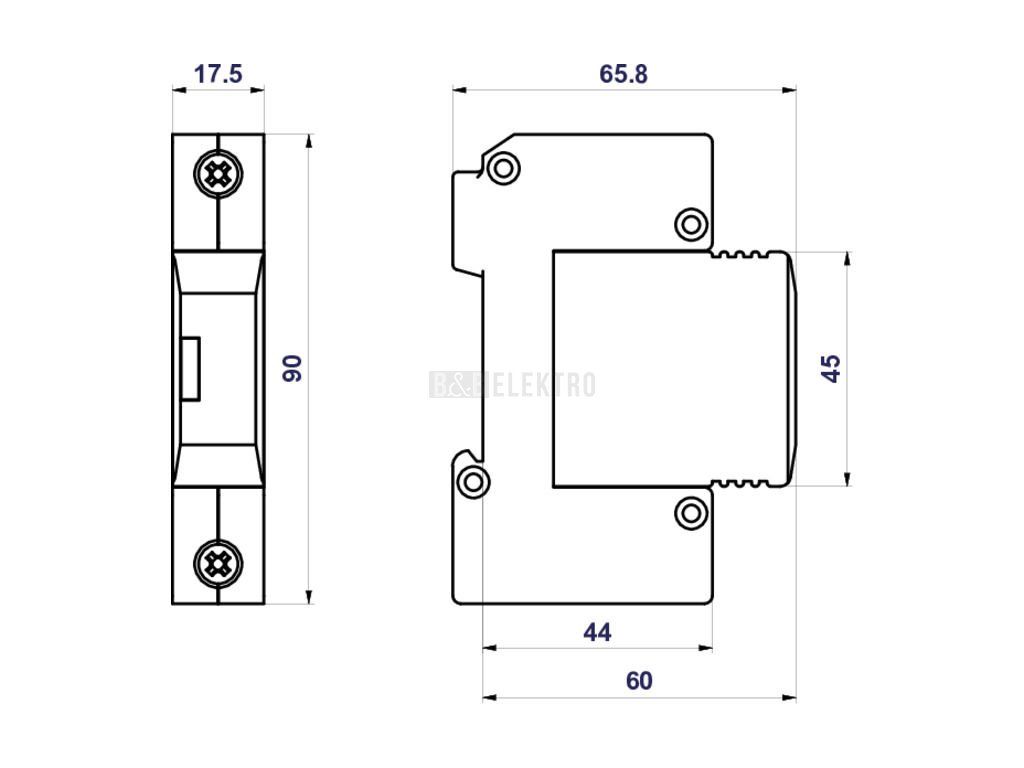

- Montážní velikost: 1 TE
- Způsob montáže DIN lišta: 35 mm
- Bleskový impulsní proud (10/350): 12.5 kA
- Stupeň ochrany: 1.25 kV
- Vyfukovací: Ano
- Max. trvalé napětí AC: 275 V
- Jmenovité napětí AC: 230 V
- Testovací třída: Typ 1 a 2
- Signalizace na zařízení: Optický
- Stupeň krytí (IP): IP20
- Max.průměr neohebného vodiče (jedno/více žilový): 25 mm²
- Max.průměr ohebného vodiče (jemnožilového): 16 mm²
- Specifická energie (W/R): 39 kJ/Ohm
- Energeticky koordinované ochranné působení na koncový přístroj: Ano

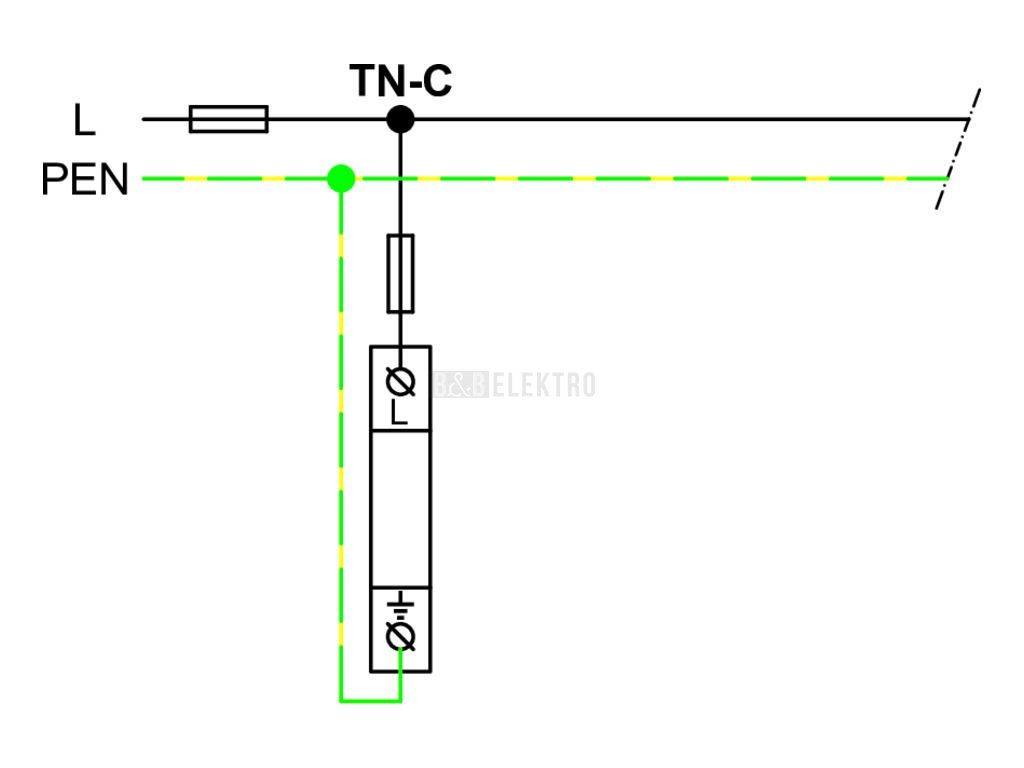

- Forma sítě TN: Ano
Doplňkové parametry
| Kategorie: | Přepěťové ochrany-adaptéry,prodlužky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.16 kg |
| EAN: | 8590681114353 |
| Výrobní společnost : | HAKEL spol. s r.o. |
|---|---|
| Adresa : | Bratří Štefanů 980 500 03 Hradec Králové Česká republika |
| E-mail : | info@hakel.com |
