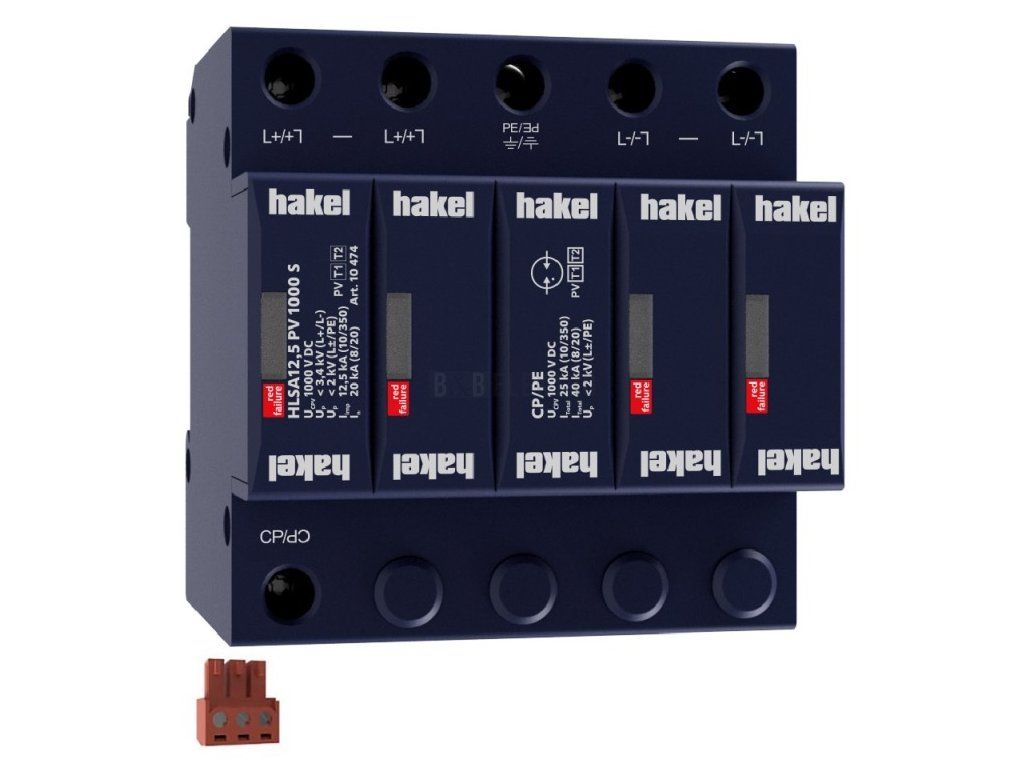

Svodič přepětí HLSA12,5 PV 1000 S HAKEL 10474

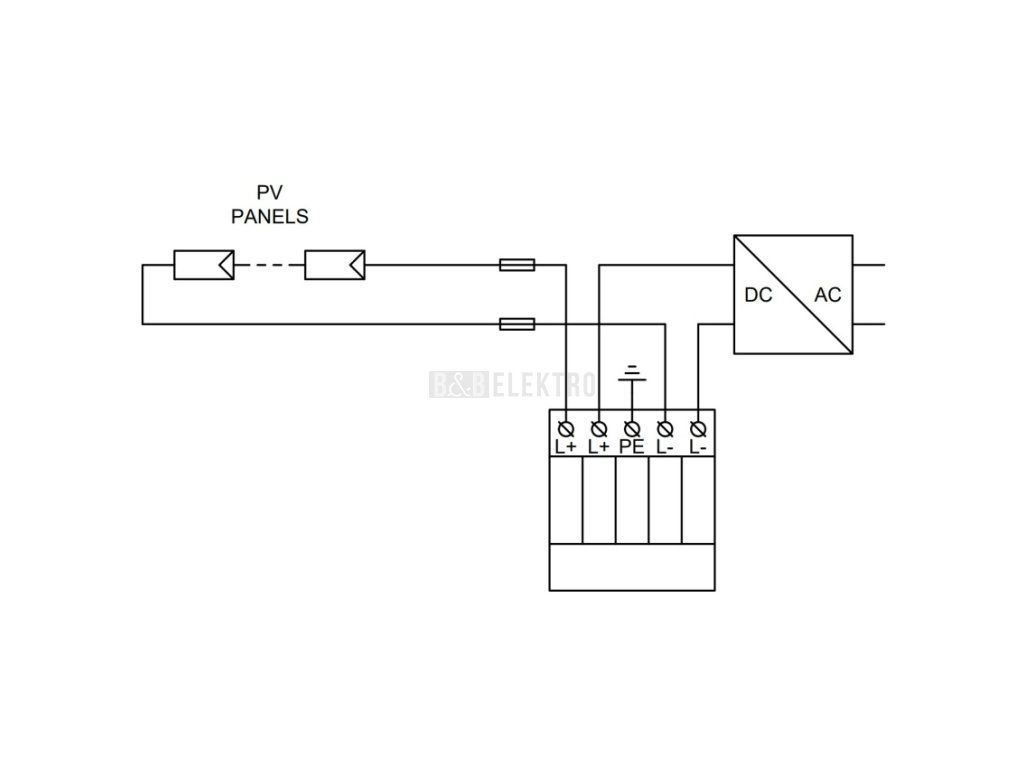

Kombinovaný svodič přepětí HLSA12,5 PV 1000 S je profesionální zařízení určené pro ochranu fotovoltaických systémů a dalších silnoproudých aplikací s stejnosměrným napětím. Přístroj poskytuje účinnou ochranu proti přepětím způsobeným údery blesku a jinými přepěťovými jevy díky certifikaci Typ 1 a 2 podle normy IEC 61643-11.

Svodič je navržen pro snadnou instalaci na DIN lištu 35 mm v rozměru 5 TE a vyznačuje se vysokým impulzním proudem 12,5 kA (10/350 µs). Zařízení je určeno pro fotovoltaické systémy s maximálním trvalým napětím 1000 V DC a maximálním napětím FV 830 V. Praktickou výhodou je přítomnost vyfukovacího mechanismu pro bezpečné oddělení přístroje v případě poruchy, dálkové signalizace o stavu ochrany a optické signalizace přímo na zařízení. Svodič akceptuje vodiče do 25 mm² (pevný, lanovaný) a 16 mm² (flexibilní). Krytí IP20 zajišťuje vhodnost pro běžné instalace. Konfigurace je optimalizována pro systémy DC, specifická energie dosahuje 39 kJ/Ohm.

Technické parametry

• Impulzní proud (10/350 µs): 12,5 kA
• Maximální trvalé napětí: 1000 V DC
• Maximální napětí FV: 830 V
• Úroveň ochrany (DC+ - DC-): 3,4 kV
• Úroveň ochrany (DC+/DC- - PE): 2 kV

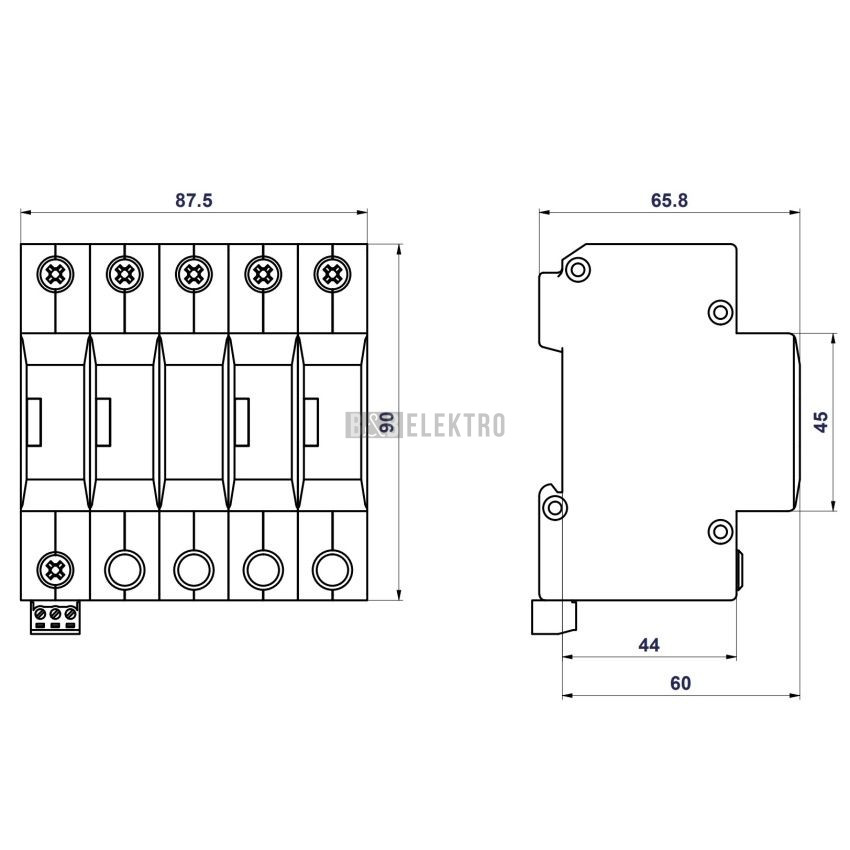

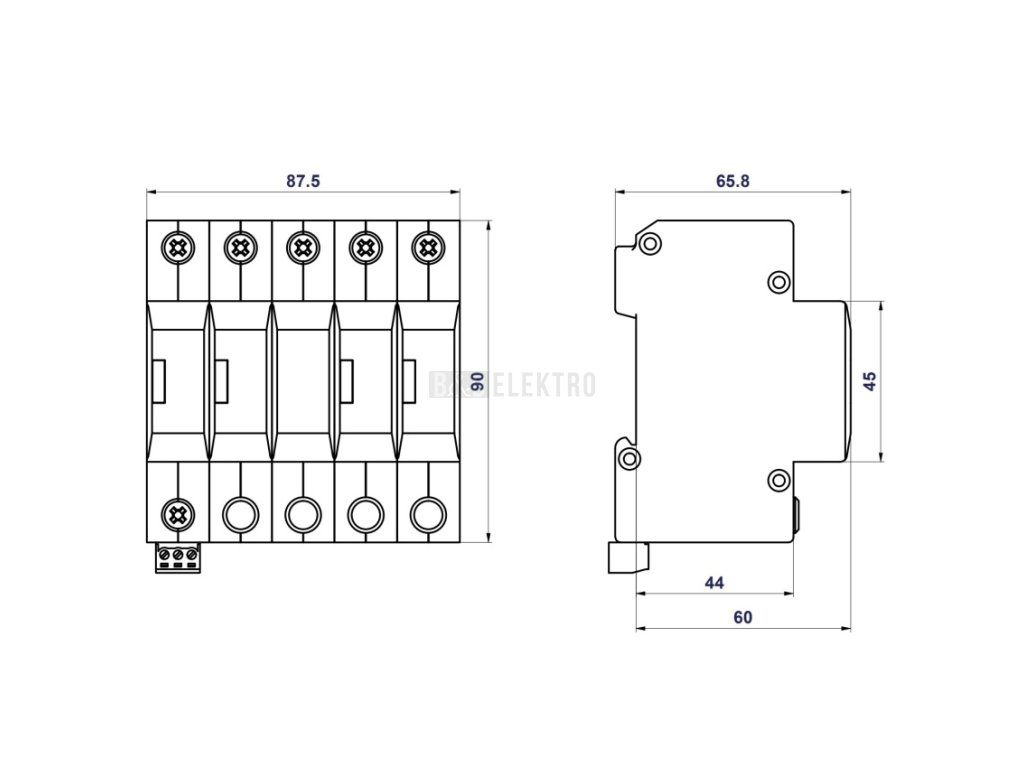

• Montáž: DIN lišta 35 mm, 5 TE
• Max. průřez vodiče pevný: 25 mm²
• Max. průřez vodiče flexibilní: 16 mm²
• Zkušební třída: Typ 1 a 2
• Krytí: IP20
• Vyfukovací mechanismus: Ano
• Dálková signalizace: Ano
• Signalizace: Optická
• Specifická energie: 39 kJ/Ohm
