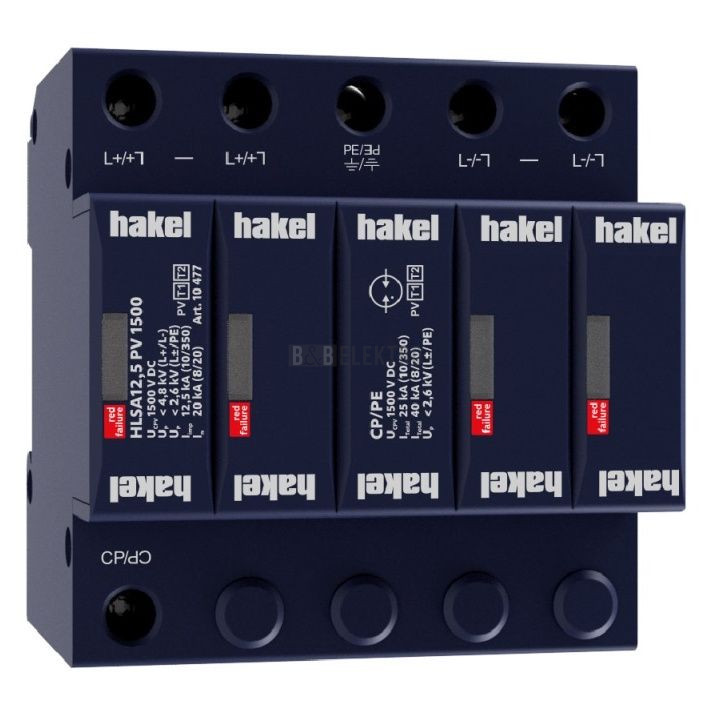

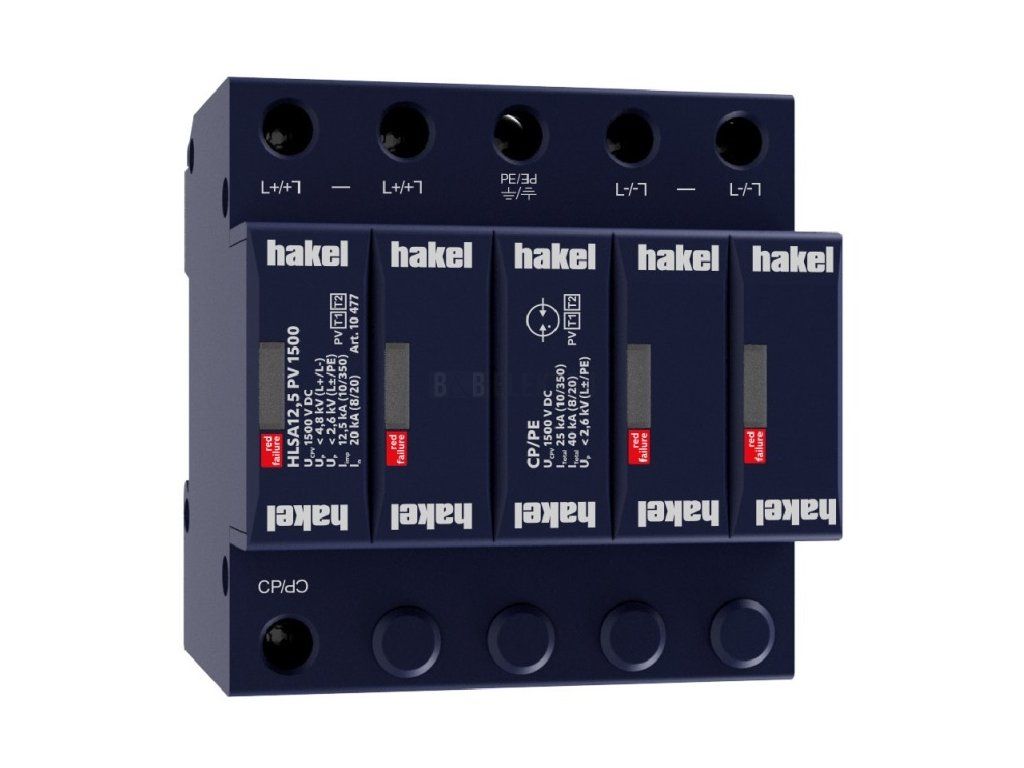

Svodič přepětí HLSA12,5 PV 1500 HAKEL 10477

Kombinovaný svodič přepětí HLSA12,5 PV 1500 je speciálně navržen pro ochranu fotovoltaických systémů a stejnosměrných aplikací s napětím do 1500 V DC. Přístroj poskytuje spolehlivou ochranu před údery blesků a přepěťovými jevy díky své schopnosti vést impulzní proud při úderu blesku 12,5 kA (10/350 µs). Jedná se o typ 1 a 2 dle testovacích standardů, což garantuje jeho účinnost jak při přímých údérech, tak i při atmosférických přepětích.

Přístroj je konstruován na 5 TE a montuje se na standardní DIN lištu 35 mm, čímž zajišťuje snadnou instalaci do rozvaděčů. Důležitou bezpečnostní vlastností je automatické vyfukování, které předchází internímu oblouku a zvyšuje bezpečnost systému. Optická signalizace přímo na přístroji informuje o stavu ochrany bez potřeby dálkového monitorování. Krytí IP20 zajišťuje ochranu proti přímému styku s živými částmi.

Svodič podporuje flexibilní připojení vodičů o maximálním průřezu 25 mm² (pevný vodič) nebo 16 mm² (laněný vodič). Úrovně ochrany dosahují 4,8 kV mezi póly DC+ a DC- a 2,6 kV mezi fází a zemí. Specifická energie 39 kJ/Ohm umožňuje zvládnout i mnohočetné údery. Přístroj je optimalizován pro systémy DC konfigurace.

Technické parametry

• Maximální trvalé napětí DC: 1500 V
• Maximální napětí FV: 1250 V
• Impulzní proud (10/350 µs): 12,5 kA

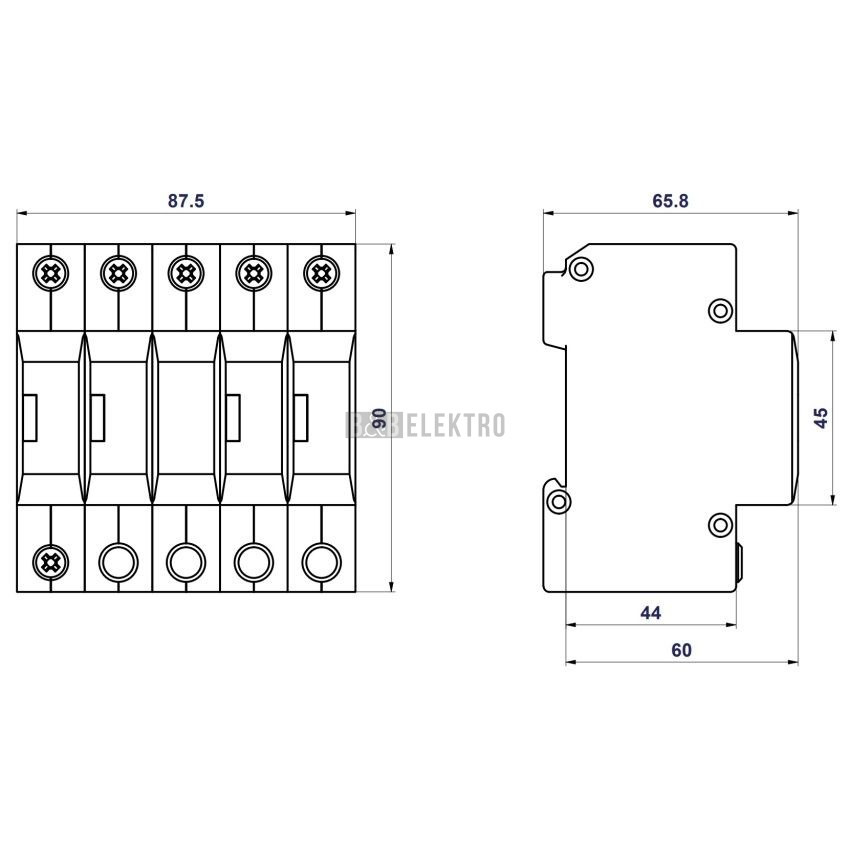

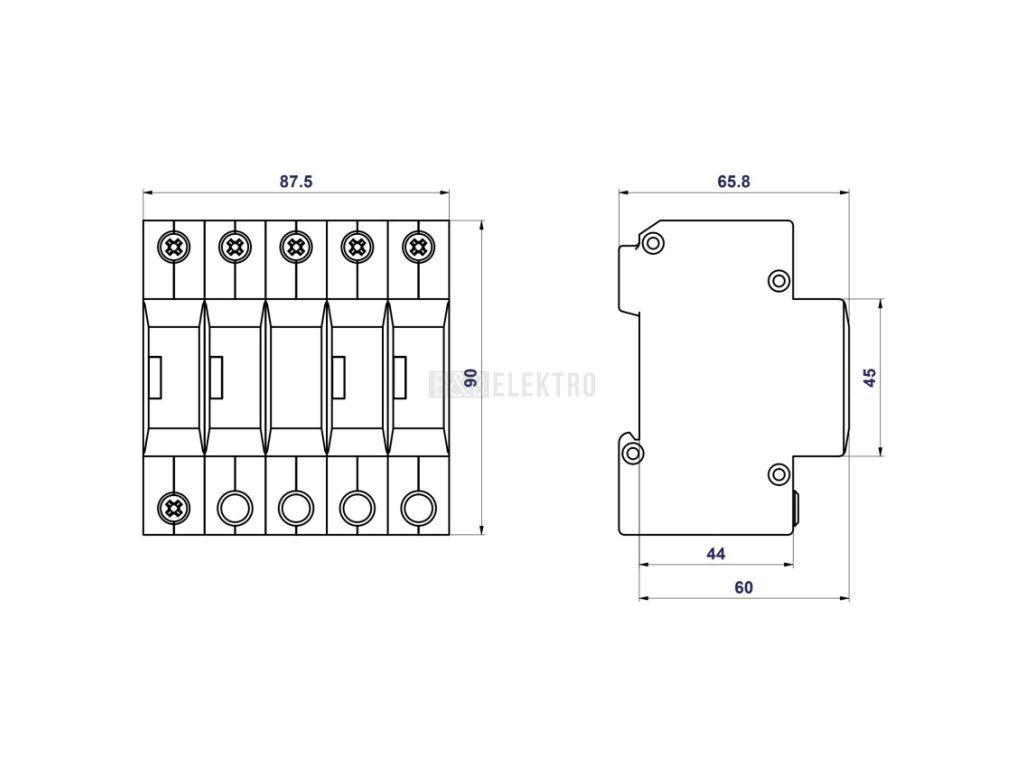

• Konstrukční velikost: 5 TE
• Montáž: DIN lišta 35 mm
• Krytí: IP20
• Úroveň ochrany DC+/DC-: 4,8 kV
• Úroveň ochrany DC+/DC--PE: 2,6 kV
• Specifická energie: 39 kJ/Ohm
• Max. průřez pevný vodič: 25 mm²
• Max. průřez laněných vodičů: 16 mm²
• Zkušební třída: Typ 1 a 2
• Signalizace: Optická na přístroji
• Vyfukování: Ano
• Konfigurace
