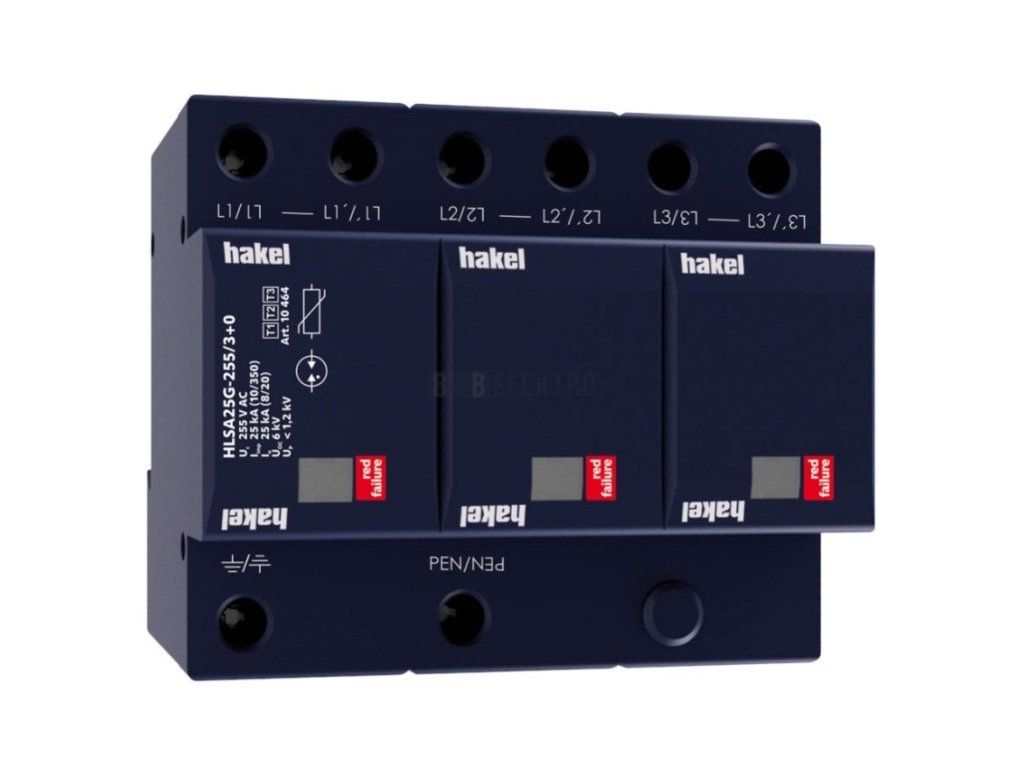

Svodič přepětí HLSA25G-255/3+0 HAKEL 10464

Kombinovaný svodič přepětí HLSA25G-255/3+0 je spolehlivým řešením pro ochranu elektrických instalací a přístrojů před přepětím způsobeným atmosférickými vlivy nebo spínacími jevy. Přístroj je konstruován pro přímou montáž na DIN lištu 35 mm a zabírá 6 TE prostoru v rozvaděči. Svádí impulsní proud až 25 kA (10/350 µs), čímž zajišťuje účinnou ochranu v kritických chvílích.

Svodič je určen pro síťová napětí do 230 V AC (maximální trvalé napětí 255 V AC) a pracuje v sítích s konfigurací TN-C. Nabízí napěťovou ochranu na hladině 1,25 kV a patří do zkušebních tříd Typ 1 a 2. Přístroj je vybaven vyfukovacím mechanismem a optickou signalizací stavu na přední straně, která ihned upozorní na aktivaci nebo poškození. Maximální připojovací průřezy jsou 35 mm² (pevný vodič) a 25 mm² (lanovaný vodič). Energetická koordinace zajišťuje optimální ochranu koncových zařízení se specifickou energií 156 kJ/Ohm.

Technické parametry

• Montáž: DIN lišta 35 mm, 6 TE
• Počet pólů: 3
• Jmenovité napětí AC: 230 V
• Maximální trvalé napětí AC: 255 V
• Impulzní proud (10/350 µs): 25 kA
• Napěťová ochranná hladina: 1,25 kV
• Zkušební třída: Typ 1 a 2
• Krytí: IP20
• Max. průřez pevný: 35 mm²
• Max. průřez lanovaný: 25 mm²
• Specifická energie: 156 kJ/Ohm
• Vyfukovací: Ano
• Signalizace: Optická
• Vhodné pro: TN-C systémy
