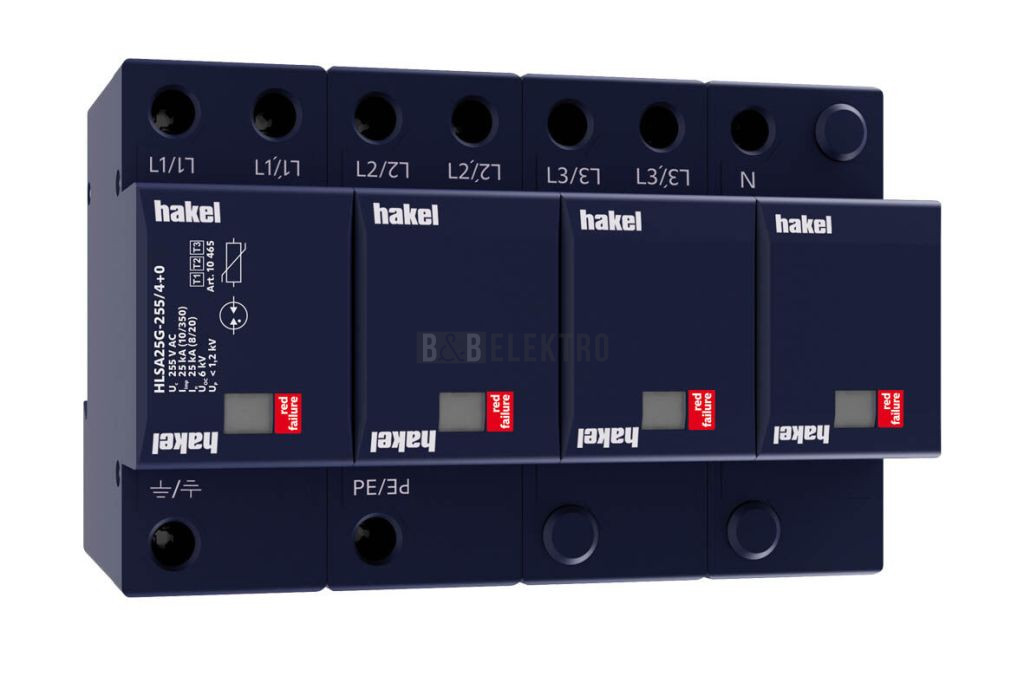

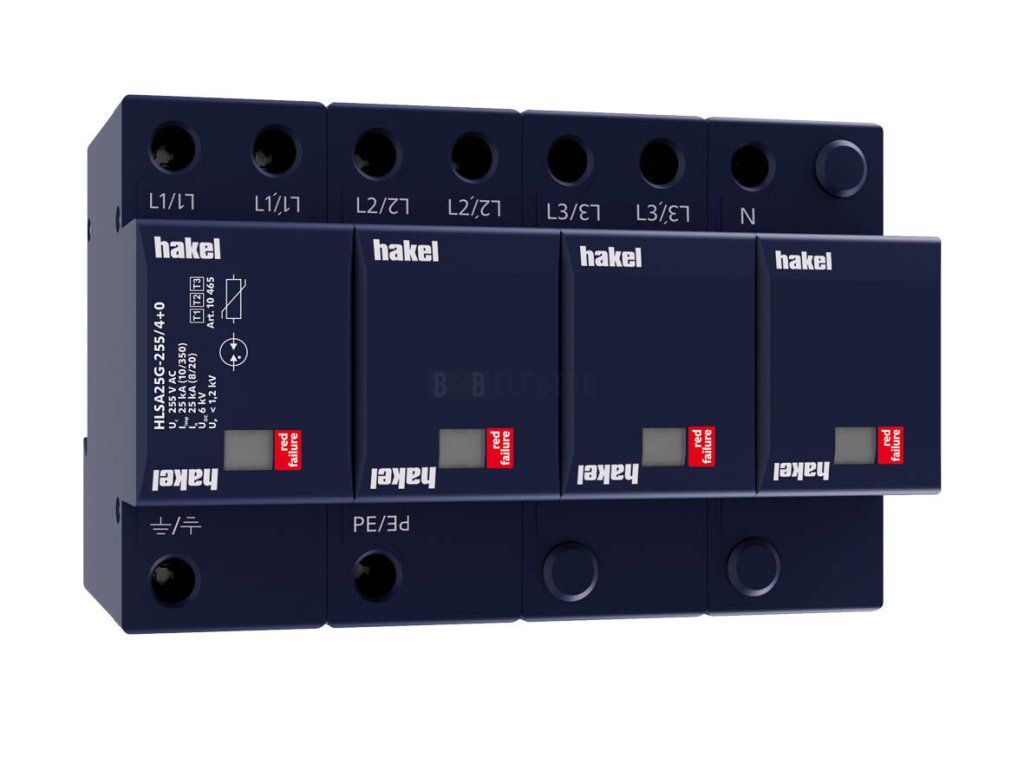

Svodič přepětí HLSA25G-255/4+0 HAKEL 10465

Kombinovaný svodič přepětí HLSA25G-255/4+0 je profesionální zařízení určené k ochraně silnoproudých elektroinstalací před přepětím a údery blesku. Přístroj je navržen pro montáž na standardní DIN lištu 35 mm a zaujímá 8 TE místa. Konstrukční řešení s čtyřmi póly zajišťuje komplexní ochranu trojfázové instalace s nulovým vodičem.

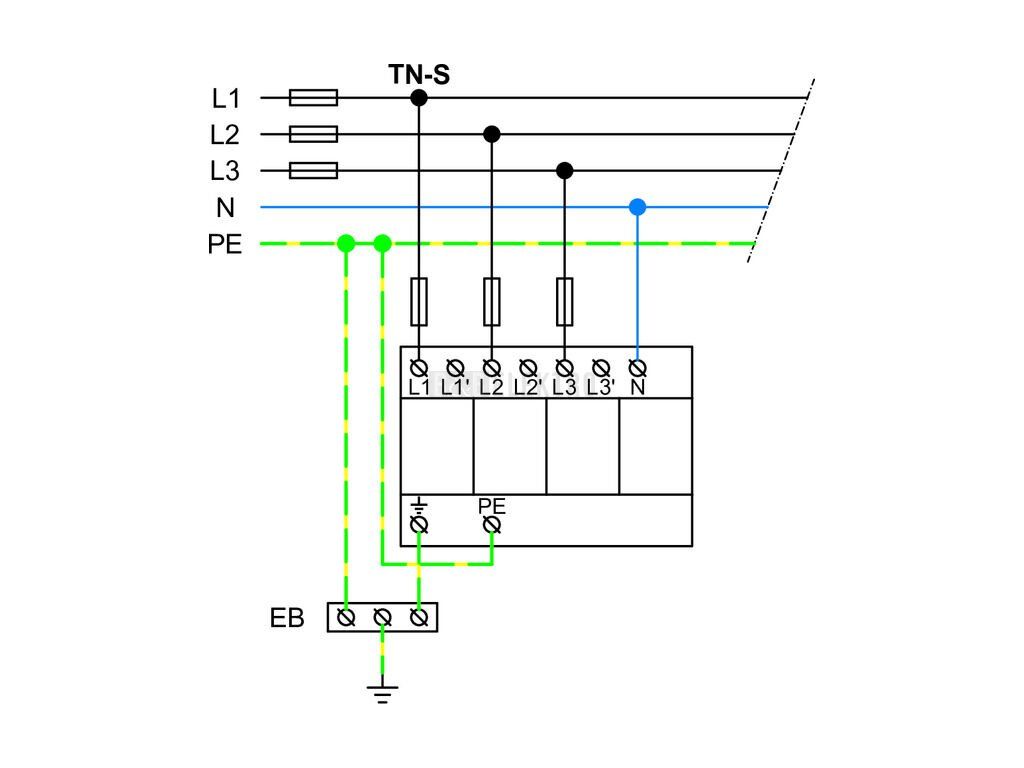

Svodič je certifikován jako Typ 1 a 2, což znamená ochranu jak před přímými údery blesku, tak před indukovaným přepětím v rozvodech. Jmenovité napětí je 230 V AC s maximálním trvalým napětím 255 V AC a napěťovou ochrannou hladinou 1,25 kV. Přístroj zvládne impulzní proud při úderu blesku 25 kA (10/350 µs) a je vybaven vyfukovacím mechanismem pro bezpečné odpojení při přetížení. Specifická energie je 156 kJ/Ohm, což zajišťuje energeticky koordinovaný ochranný účinek vůči koncovému zařízení. Instalace je určena pro systémy TN-S, krytí IP20 a přijímá vodiče do 35 mm² (pevný) a 25 mm² (lanovaný).

Optická signalizace na přístroji umožňuje okamžitou kontrolu funkčnosti bez nutnosti dálkového monitoringu. Kompaktní design a snadná instalace na standardní lištu činí tento svodič ideálním řešením pro nové i rekonstruované instalace.

Technické parametry

• Typ: Kombinovaný svodič přepětí
• Počet pólů: 4
• Montáž: DIN lišta 35 mm

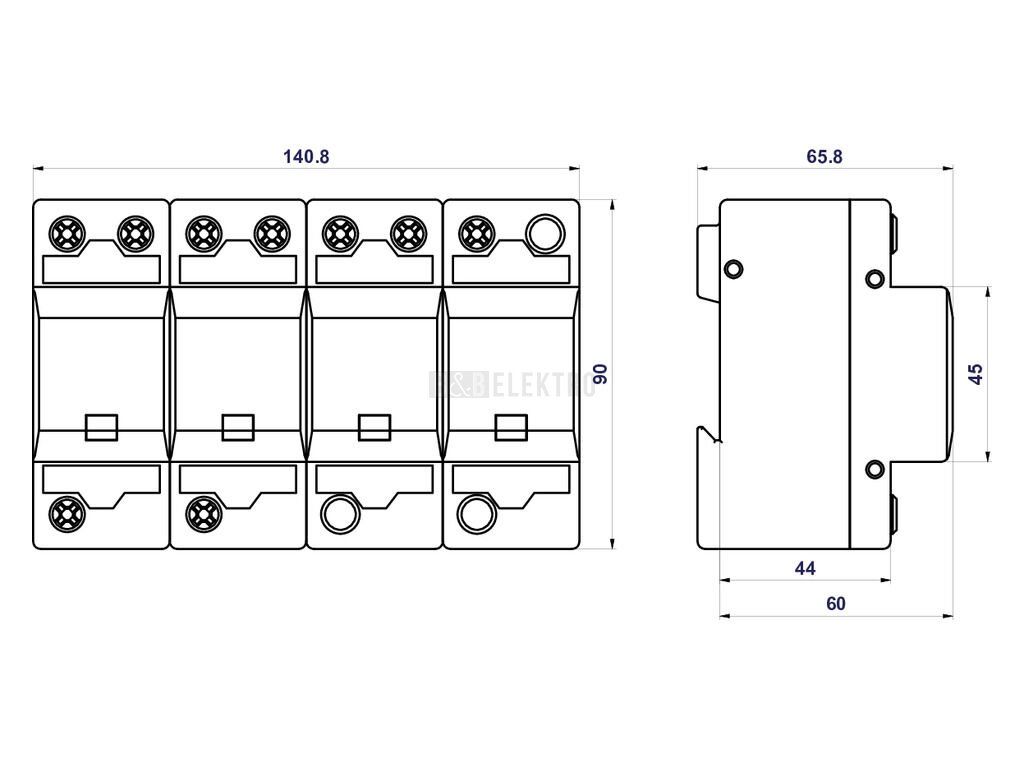

• Konstrukční velikost: 8 TE
• Jmenovité napětí: 230 V AC
• Maximální trvalé napětí: 255 V AC
• Napěťová ochranná hladina: 1,25 kV
• Impulzní proud (10/350 µs): 25 kA
• Zkušební třída: Typ 1 a 2
• Specifická energie: 156 kJ/Ohm
• Vyfukovací mechanismus: Ano
• Signalizace: Optická
• Dálková signalizace: Ne
• Krytí: IP20
• Max. průřez pevný: 35 mm²
• Max. průřez lanovaný
