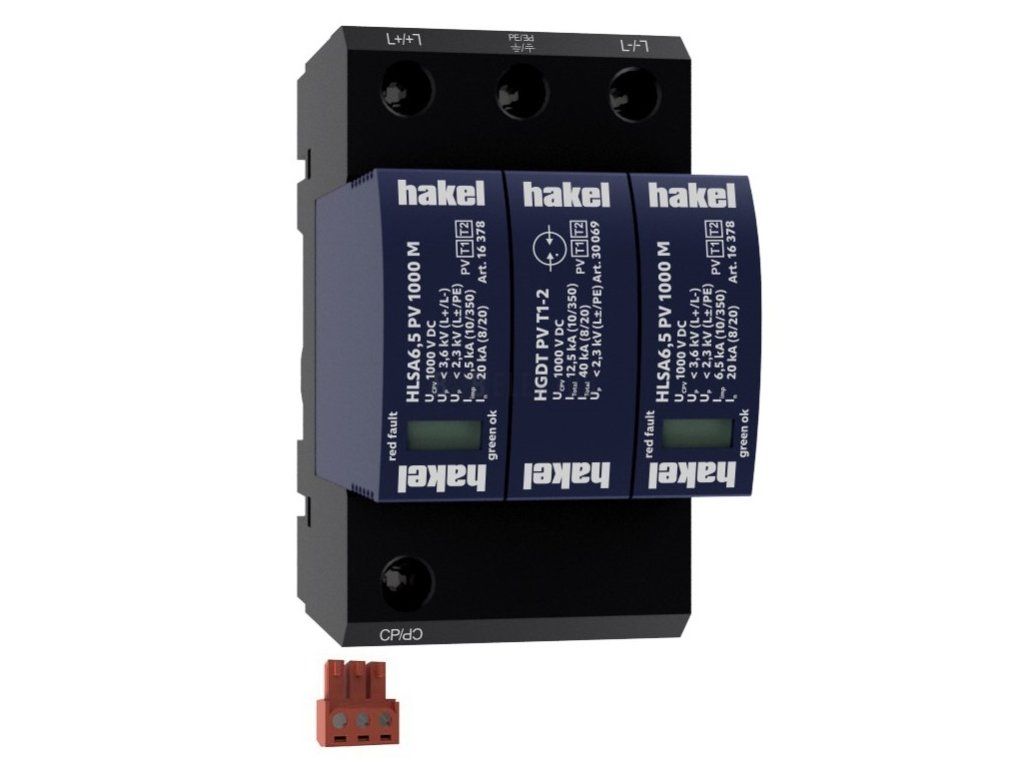

Svodič přepětí HLSA6,5 PV 1000 M S HAKEL 16371

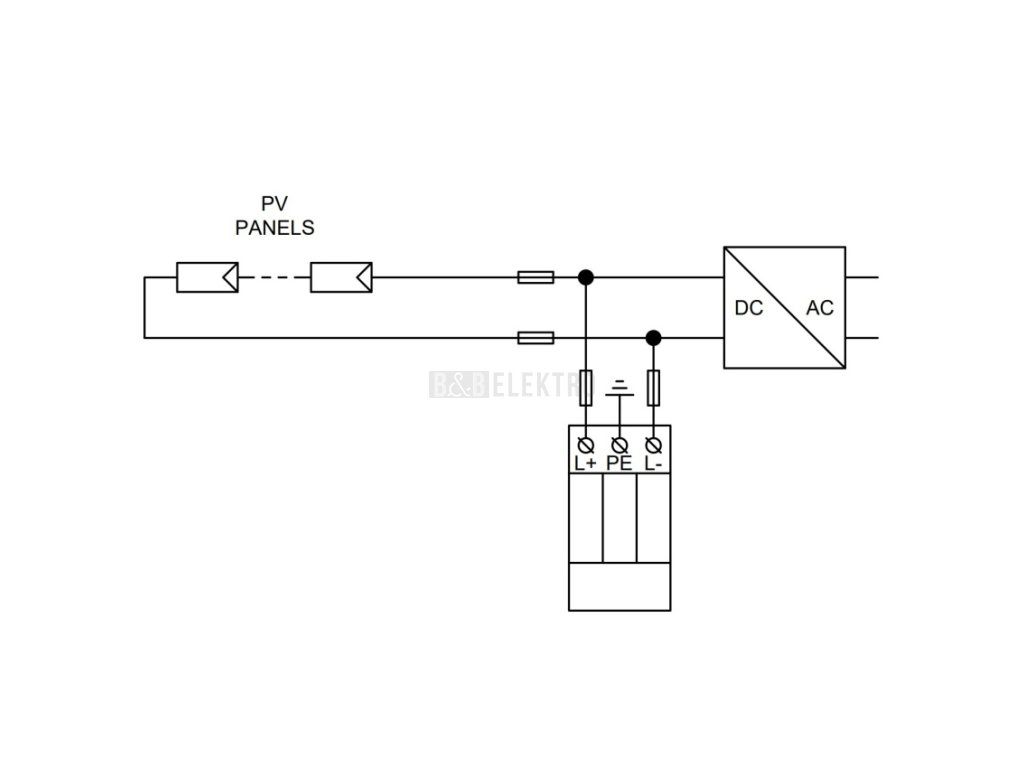

Kombinovaný svodič přepětí HLSA6,5 PV 1000 M S je vysoce efektivní ochranné zařízení určené speciálně pro fotovoltaické systémy s jednosměrným napětím. Zařízení poskytuje komplexní ochranu proti přepěťovým jevům a údům blesku s impulzním proudem 6,5 kA (10/350 µs). Díky své konstrukci splňuje požadavky testovací třídy Typ 1 a 2, což zaručuje ochranu při přímých i nepřímých přechodech. Svodič je vybaven automatickou funkcí vyfukování, která zamezuje vzniku elektrickým obloukem v případě poškození, a zajišťuje tak bezpečnost celého systému.

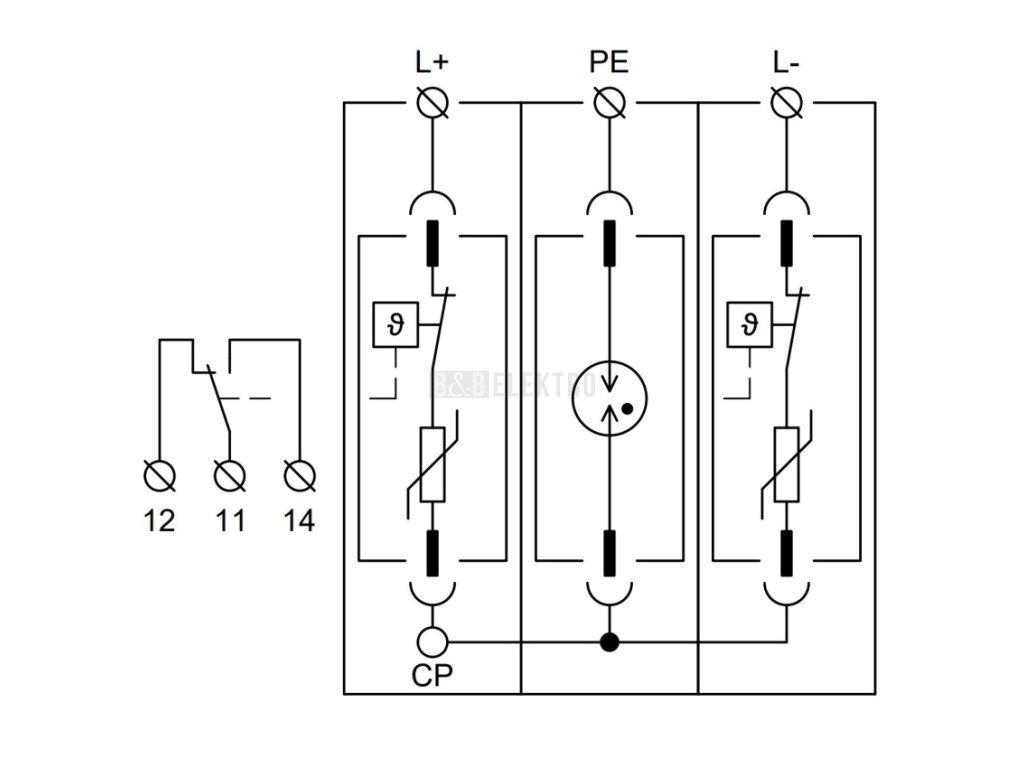

Zařízení je navrženo pro připojení na standardní DIN lištu 35 mm v konstrukční velikosti 3 TE, což umožňuje snadnou a rychlou instalaci do rozvaděče. Integrovaná optická signalizace a dálková signalizace umožňují operátorům sledovat stav ochrany v reálném čase a včas detekovat potřebu výměny prvku. Svodič pracuje s maximálním trvalým napětím 1000 V DC a maximální napětí FV 830 V, čímž je ideální pro moderní fotovoltaické instalace.

Zařízení nabízí excelentní úroveň ochrany napětí v rozsahu 3,6 kV (DC+ - DC-) a 2,3 kV (DC+/DC- - PE). Podporuje připojení pevných vodičů do průřezu 35 mm² a laněných vodičů do 25 mm². Specifická energie 10,56 kJ/Ohm zajišťuje dlouhodobou ochranu instalace.

Technické parametry

• Impulzní proud (10/350 µs): 6,5 kA
• Maximální trvalé napětí DC: 1000 V
• Maximální napětí FV: 830 V

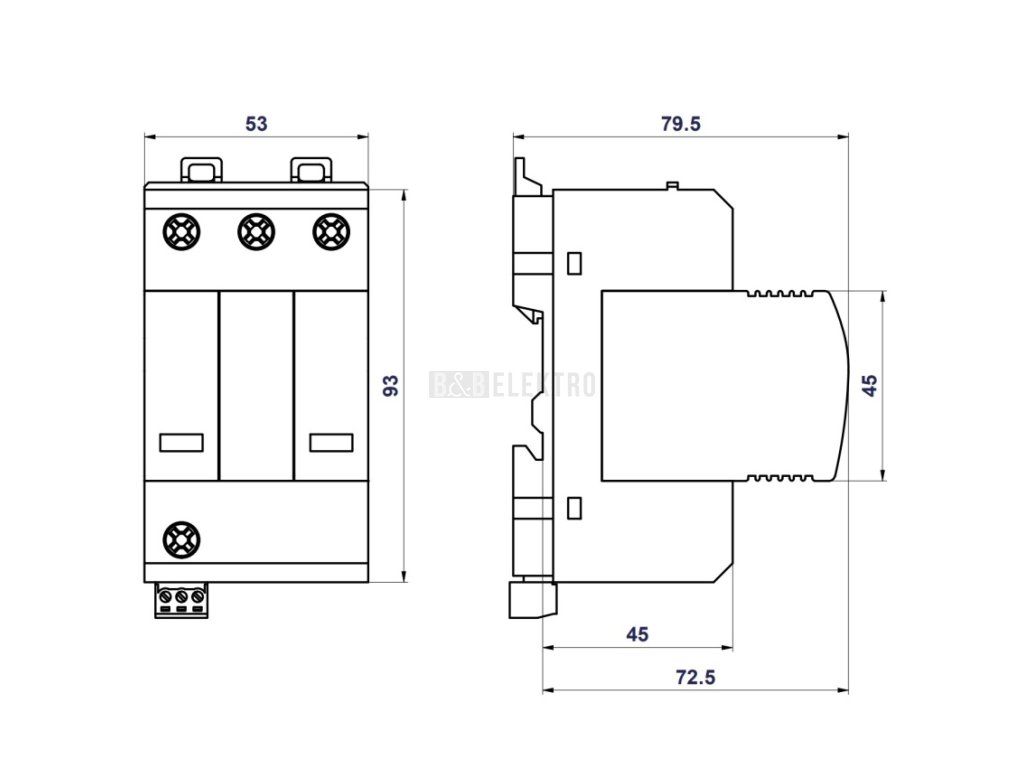

• Montáž: DIN lišta 35 mm, 3 TE
• Testovací třída: Typ 1 a 2
• Krytí: IP20
• Úroveň ochrany DC+/DC-: 3,6 kV
• Úroveň ochrany DC+/DC- k PE: 2,3 kV
• Maximální průřez pevný vodič: 35 mm²
• Maximální průřez laněného vodiče: 25 mm²
• Vyfukování: Ano
