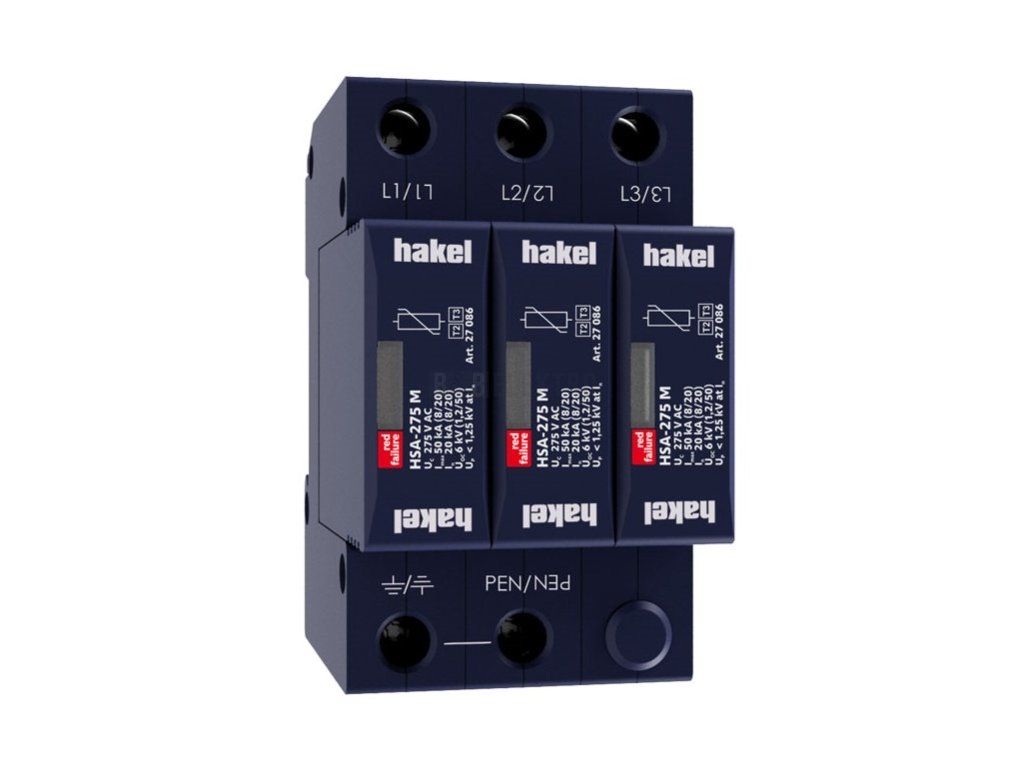

Svodič přepětí HSA-275/3+0 M HAKEL 27083
Svodič přepětí HSA-275/3+0 M je robustní ochranné zařízení určené pro silnoproudé aplikace v průmyslových elektroinstalacích. Zařízení je navrženo pro montáž na standardní DIN lištu 35 mm a zabírá 3 moduly (TE), což umožňuje efektivní využití prostoru v rozvodném skříňku. Svodič je vhodný pro třívodičové systémy s jmenovitým napětím 230 V AC a maximálním trvalým napětím 275 V.
Zařízení nabízí spolehlivou ochranu proti přepětí s jmenovitým svodovým rázovým proudem 20 kA (8/20 μs) a maximálním výbojovým impulsním proudem 50 kA. Svodič je certifikován pro kategorii typ 2 dle normy IEC a vyhovuje systému TN-C. Signalizace stavu je řešena pomocí optické indikace přímo na přístroji, která upozorní operátora na aktivaci ochrany. Krytí IP20 zajišťuje dostatečnou ochranu vůči mechanickým vlivům v běžném průmyslovém prostředí. Svodič přijímá vodiče s průřezem až 25 mm² (pevný vodič) nebo 16 mm² (laněný vodič).
Technické parametry:

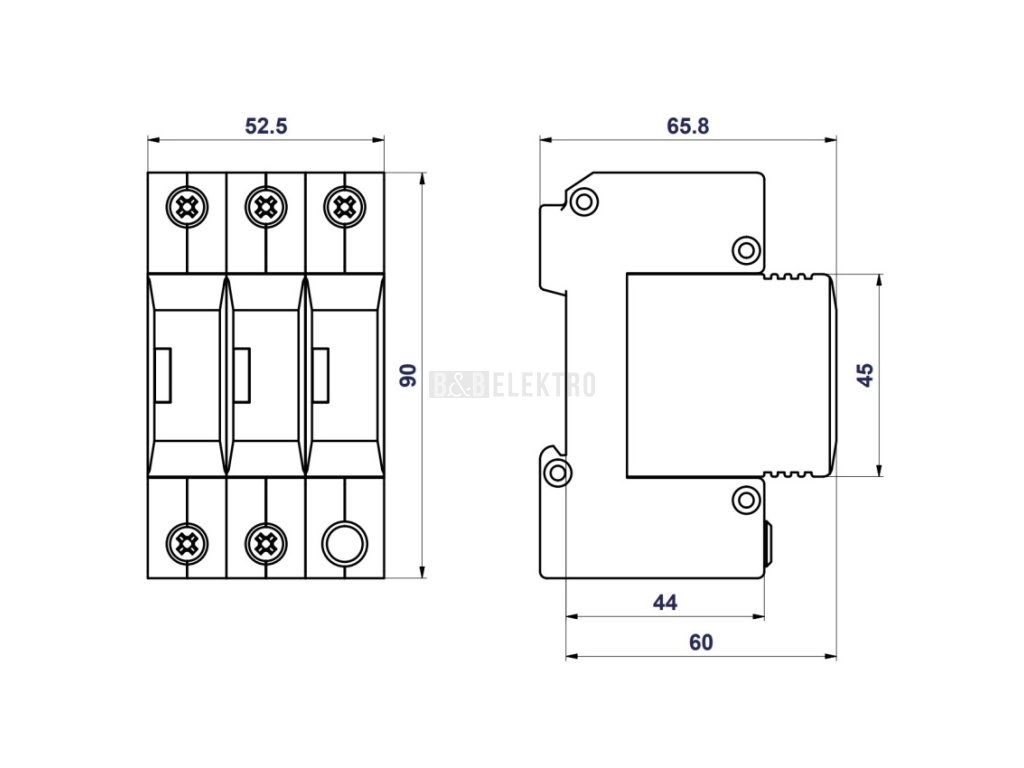

- Montáž: DIN lišta 35 mm
- Počet modulů (TE): 3
- Počet vodičů bez uzemnění: 3
- Jmenovité napětí AC: 230 V
- Maximální trvalé napětí AC: 275 V
- Napěťová ochranná hladina: 1.25 kV
- Jmenovitý svodový rázový proud (8/20): 20 kA
- Maximální výbojový impulsní proud (8/20): 50 kA
- Kategorie ochranného prvku: Typ 2
- Maximální průřez vodiče pevný: 25 mm²
- Maximální průřez vodiče laněný: 16 mm²
- Signalizace: Optická indikace
- Krytí: IP20

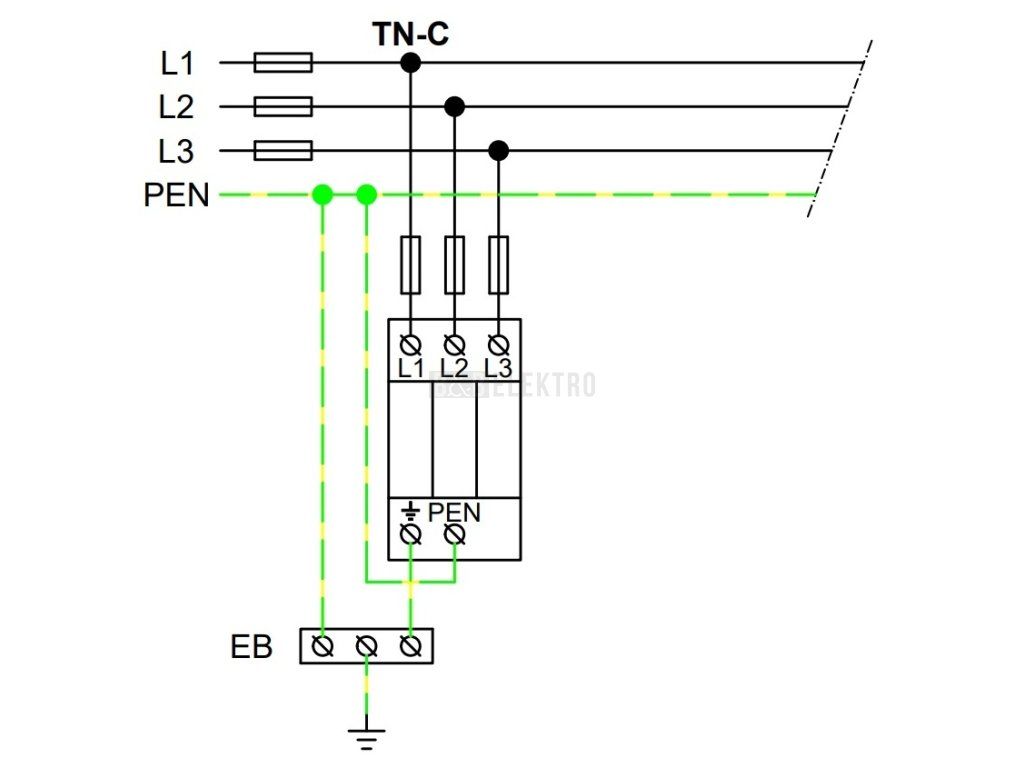

- Kompatibilita: Systém TN-C
- Dálkové signalizování: Ne
Doplňkové parametry
| Kategorie: | Svodiče přepětí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.34 kg |
| EAN: | 8590681115992 |
| Krytí (IP): | IP20 |
| ? Způsob montáže: | DIN lišta 35 mm |
| Jmenovité napětí AC: | 230 V |
| Jmenovitý svodový rázový proud (8/20): | 20 kA |
| Konstrukční velikost: | 3 TE |
| Maximální trvalé napětí AC: | 275 V |
| Napěťová ochranná hladina: | 1.25 kV |
| Signalizace na přístroji: | Optické |
| Konfigurace systému DC: | Ne |
| Konfigurace systému IT: | Ne |
| Konfigurace systému TN-C: | Ano |
| Konfigurace systému TN-C-S: | Ne |
| Konfigurace systému TN-S: | Ne |
| Konfigurace systému TT: | Ne |
| Max. průřez vodiče flexibilní (jemnodrátkový): | 16 mm2 |
| Max. průřez vodiče pevný (pevný, lanovaný): | 25 mm2 |
| Počet vodičů (bez uzemnění): | 3 |
| S kontaktem pro dálkové signalizování: | Ne |
| Kategorie typ 2: | Ano |
| Max. výbojový impulsní proud (8/20): | 50 kA |
| Zkratová vypínací schopnost (Isccr): | 60 kA |
| Výrobní společnost : | HAKEL spol. s r.o. |
|---|---|
| Adresa : | Bratří Štefanů 980 500 03 Hradec Králové Česká republika |
| E-mail : | info@hakel.com |
