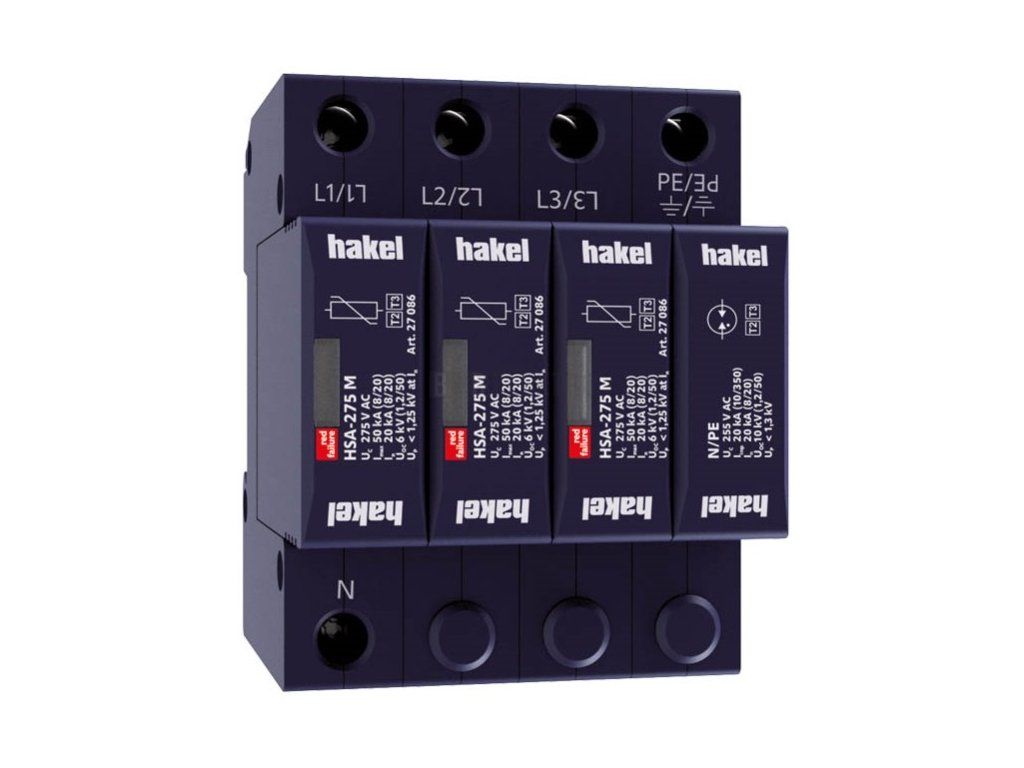

Svodič přepětí HSA-275/3+1 M HAKEL 27084

Svodič přepětí HSA-275/3+1 M představuje spolehlivou ochranu elektrických zařízení před škodlivými přepětími v třífázových sítích. Jedná se o moderní prvek určený pro instalaci na standardní DIN lištu 35 mm, který zaujímá 4 TE (jednotky v rozvaděči). Přístroj je kategorizován jako Typ 2, což znamená vhodnost pro účinnou ochranu v místnostech vzdálených od hlavního rozvodného zařízení.

Svodič je určen pro síťové napětí 230 V AC (jmenovité napětí) s maximálním trvalým napětím 275 V AC. Nabízí výborný poměr ochrany a výkonu díky napěťové ochranné hladině L-N 1.25 kV a úrovni ochrany N-PE 1.4 kV. Jmenovitý svodový rázový proud dle normy 8/20 činí 20 kA, což zajišťuje spolehlivou ochranu i při silných přepěťových výbojích. Přístroj je kompatibilní se soustavami TN-S a TT.

Připojení je realizováno pro 4 vodiče bez uzemnění (3 fázové + nulový vodič), přičemž lze připojit vodiče o maximálním průřezu 25 mm² (pevné či lanované) nebo 16 mm² (jemnodrátkové). Optická signalizace na přístroji umožňuje snadnou kontrolu funkčnosti bez nutnosti dálkového signalizování. Krytí IP20 zajišťuje základní ochranu v uzavřeném prostředí rozvaděče.

Technické parametry

• Způsob montáže: DIN lišta 35 mm
• Konstrukční velikost: 4 TE
• Počet vodičů (bez uzemnění): 4
• Jmenovité napětí AC: 230 V
• Maximální trvalé napětí AC: 275 V
• Napěťová ochranná hladina L-N: 1.25 kV
• Úroveň ochrany napětí N-PE: 1.4 kV
• Jmenovitý svodový rázový proud (8/20): 20 kA
• Kategorie Typ 2: Ano
• Maximální průřez vodiče pevný: 25 mm²
• Maximální průřez vodiče flexibilní: 16 mm²

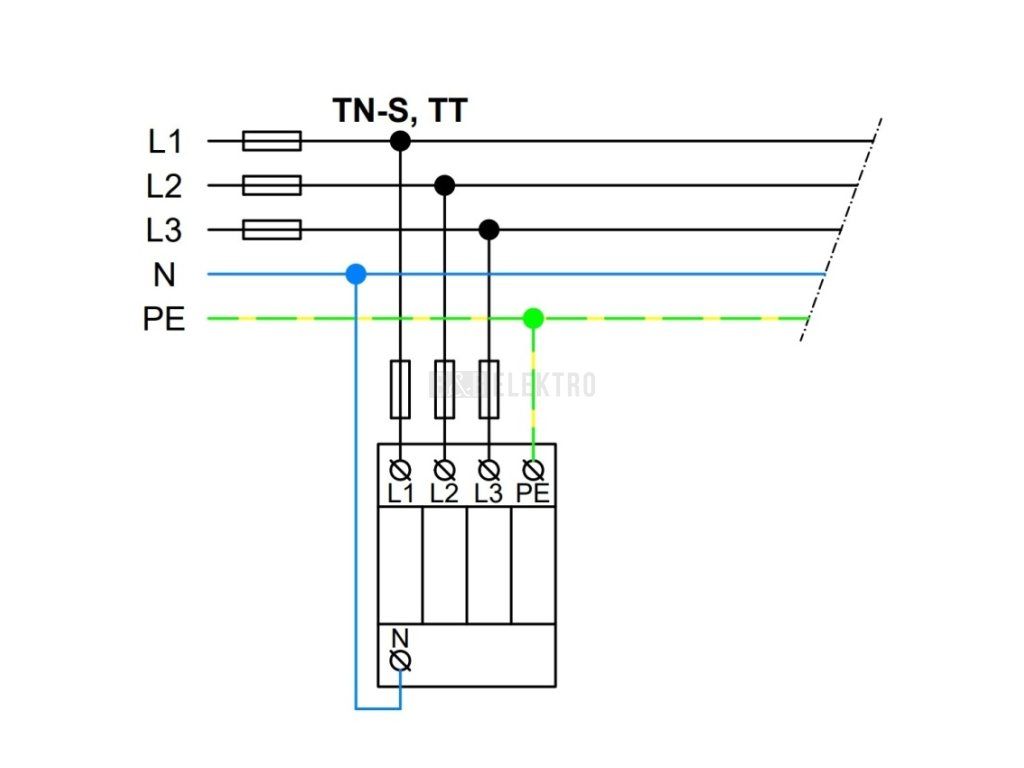

• Kompatibilní soustavy: TN-S, TT
• Signalizace: Optická
• Krytí: IP20
• Dálkové signalizování: Ne
