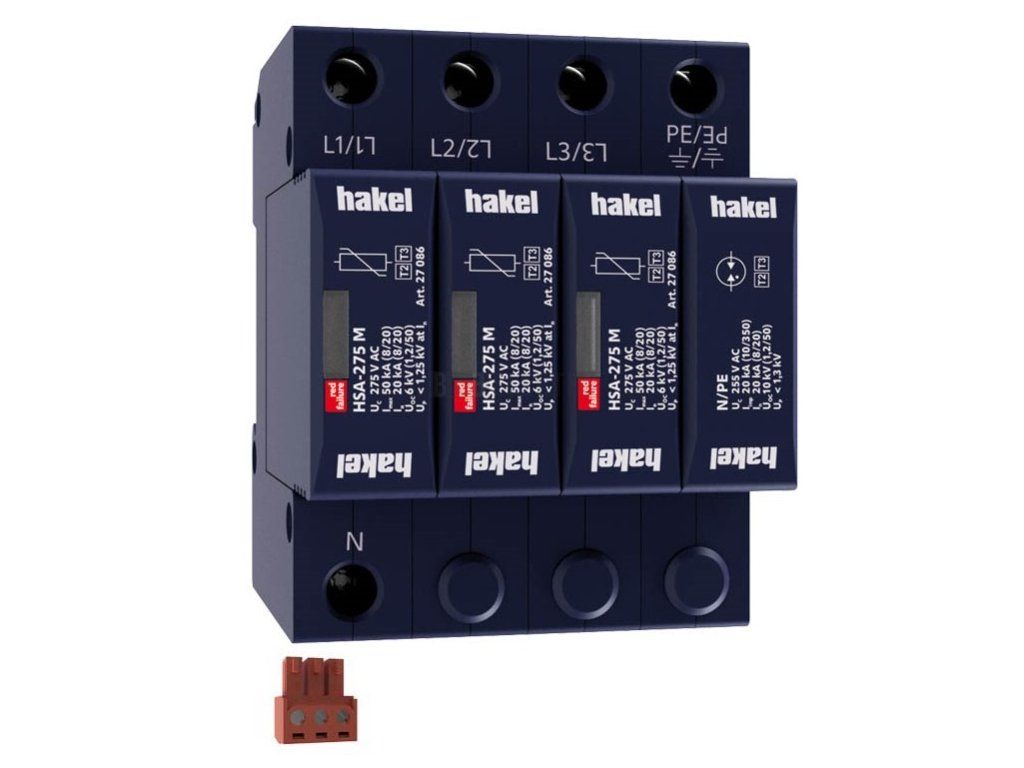

Svodič přepětí HSA-275/3+1 M S HAKEL 27094

Svodič přepětí HSA-275/3+1 M S je moderní prvek určený pro ochranu elektrických zařízení před skokovou přetížením a přepětím v silnoproudých obvodech. Přístroj je konstruován pro montáž na DIN lištu 35 mm a obsazuje 4 TE (telesystémové jednotky). Jedná se o zařízení kategorie typ 2, které zajišťuje spolehlivou ochranu na druhé úrovni od hlavního přepěťového svodu.

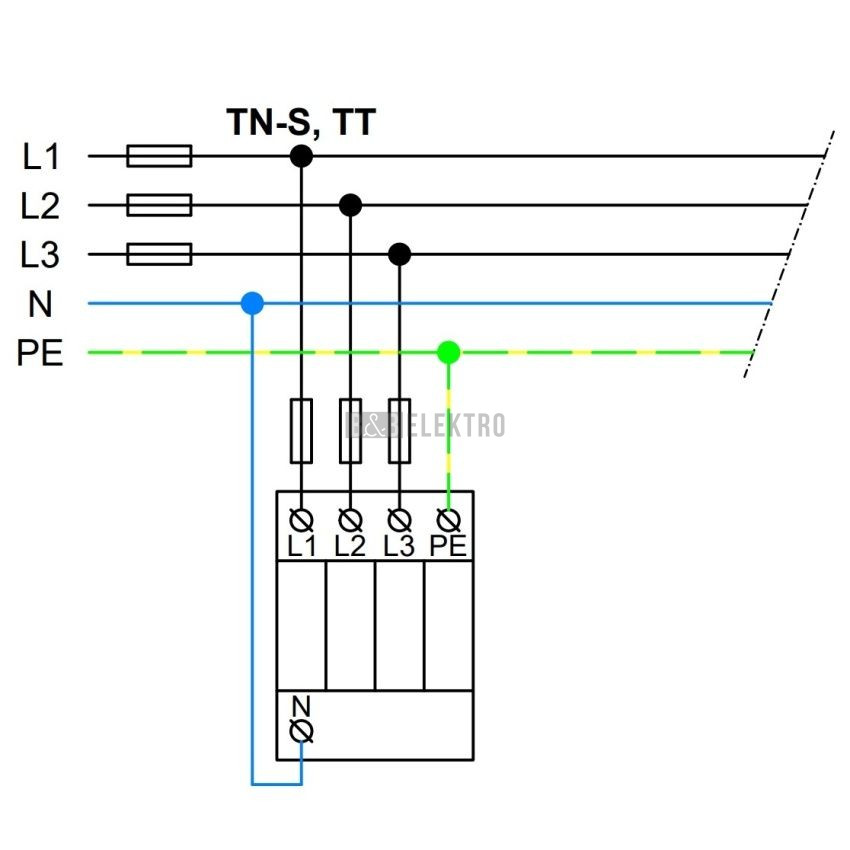

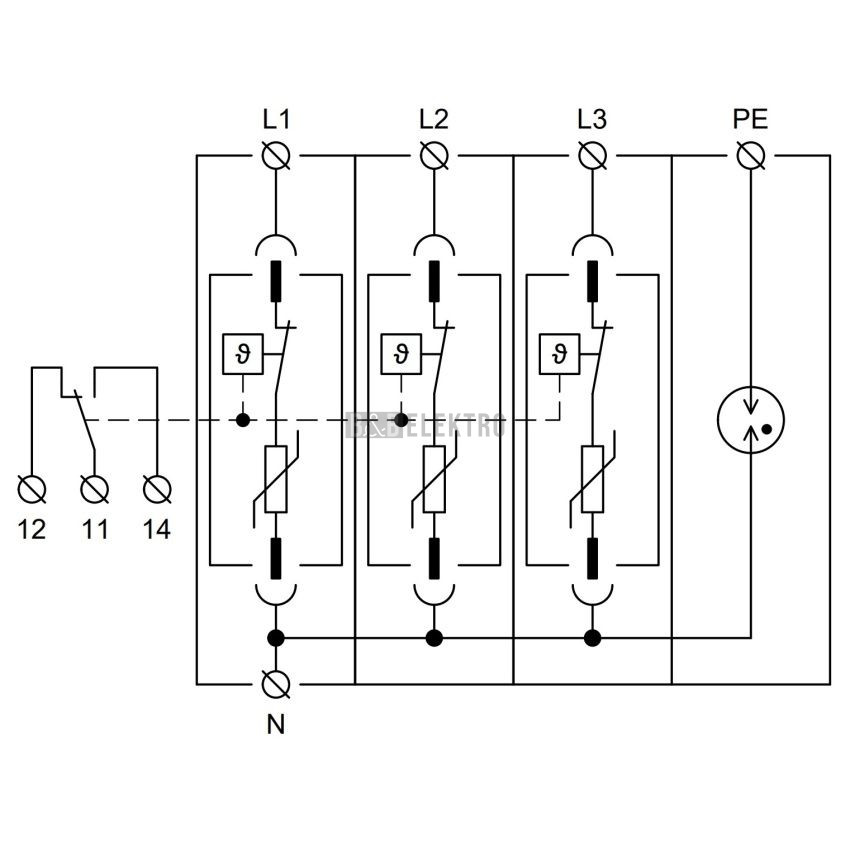

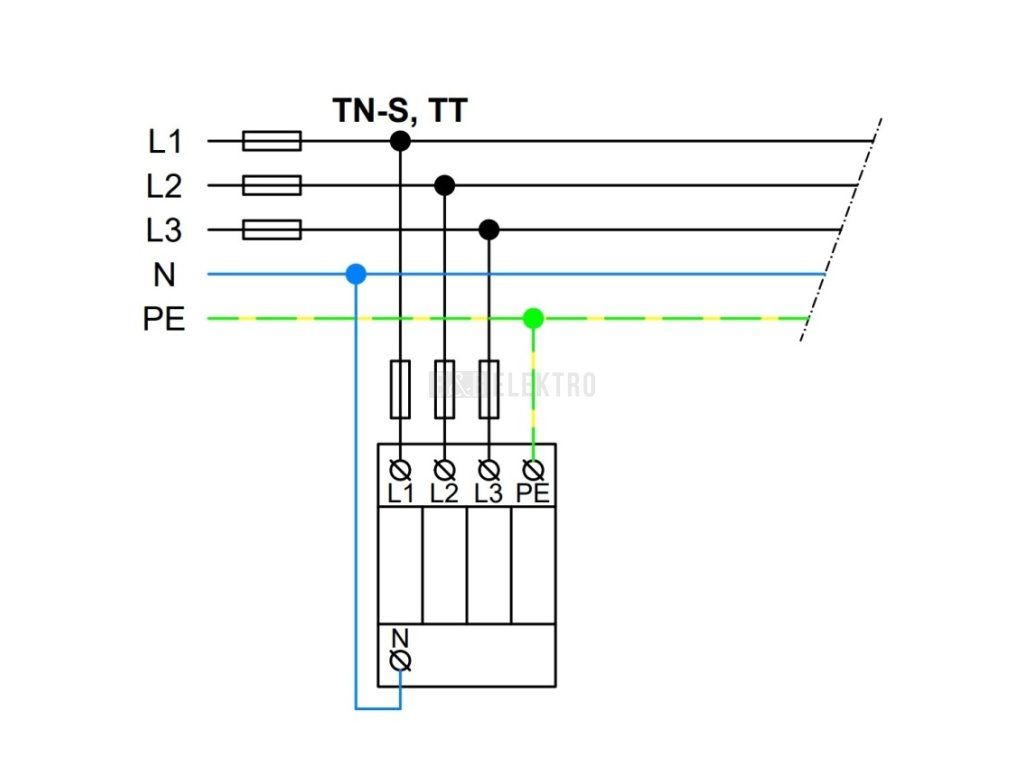

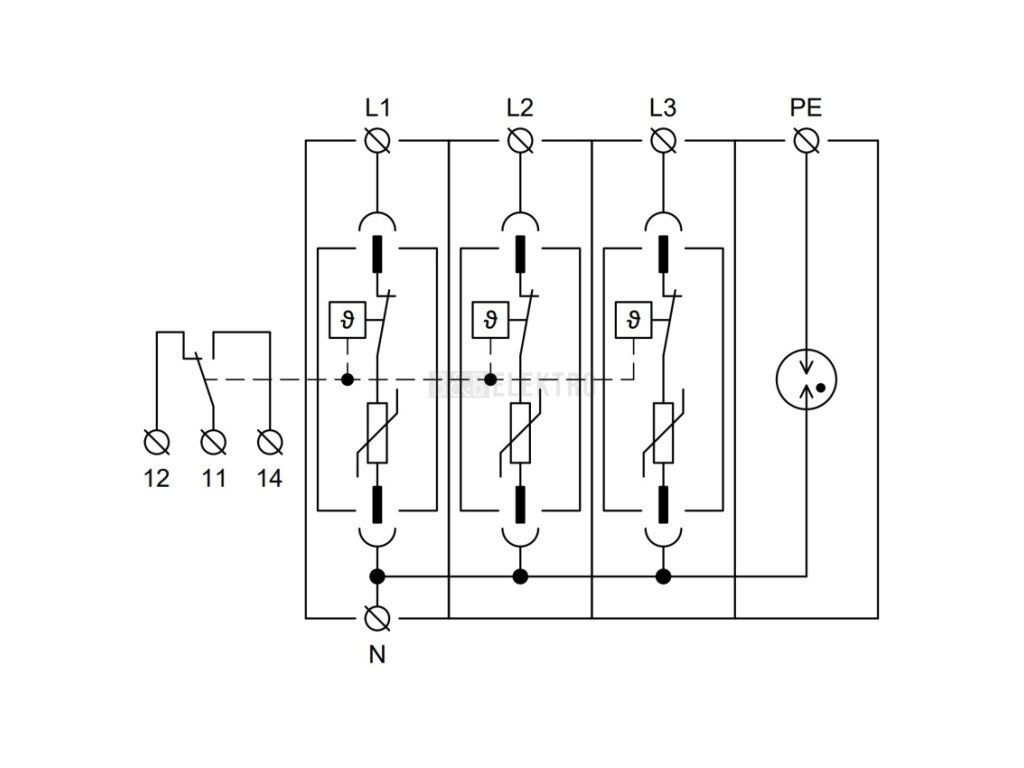

Zařízení je určeno pro napětí 230 V AC se jmenovitým napětím 275 V a poskytuje ochranu tří fází plus nula. Napěťová ochranná hladina je nastavena na 1,25 kV mezi fází a nulou, respektive 1,4 kV mezi nulou a ochranným zemněním. Maximální jmenovitý svodový rázový proud dosahuje 20 kA (8/20 μs), což zajišťuje účinnou ochranu proti atmosférické a spínací přetížení. Přístroj je vybaven optickou signalizací přímo na zařízení a obsahuje kontakt pro dálkové signalizování, který umožňuje sledování stavu svodu na dálku. Krytí IP20 zaručuje ochranu před dotykem. Přístroj je kompatibilní se systémy TN-S a TT.

Připojení lze provést pevnými vodiči do průřezu 25 mm² nebo lanovanými vodiči do 16 mm². Robustní konstrukce a kvalitní komponenty zaručují dlouhodobou spolehlivost a bezpečnost elektrické instalace.

Technické parametry

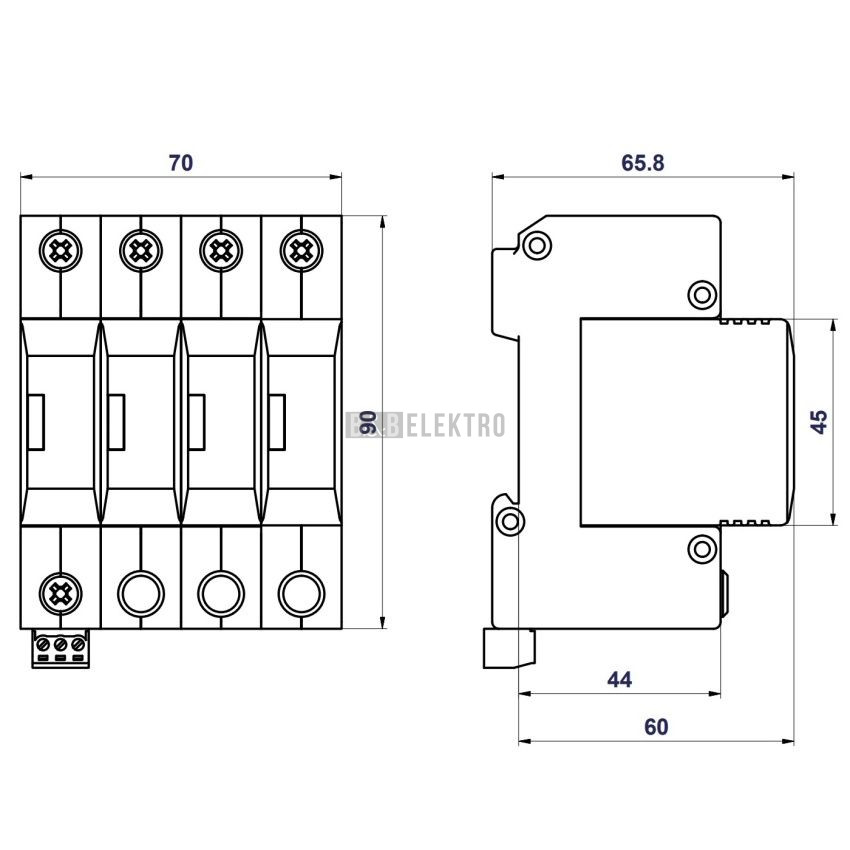

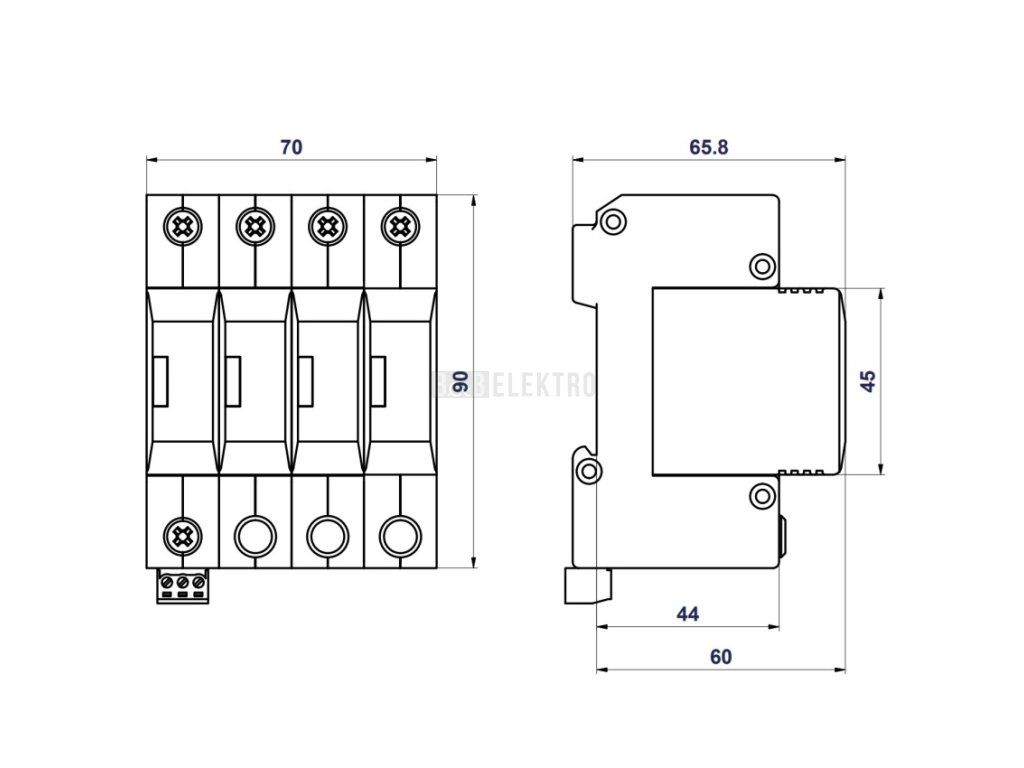

• Způsob montáže: DIN lišta 35 mm
• Konstrukční velikost: 4 TE
• Počet vodičů bez uzemnění: 4 (3 fáze + nula)
• Jmenovité napětí AC: 230 V
• Maximální trvalé napětí AC: 275 V
• Napěťová ochranná hladina L-N: 1,25 kV
• Napěťová ochranná hladina N-PE: 1,4 kV
• Jmenovitý svodový rázový proud (8/20 μs): 20 kA
• Maximální průřez vodiče pevný: 25 mm²
• Maximální průřez vodiče lanovaný: 16 mm²
• Signalizace: Optická + dálkový kontakt
• Krytí: IP20
