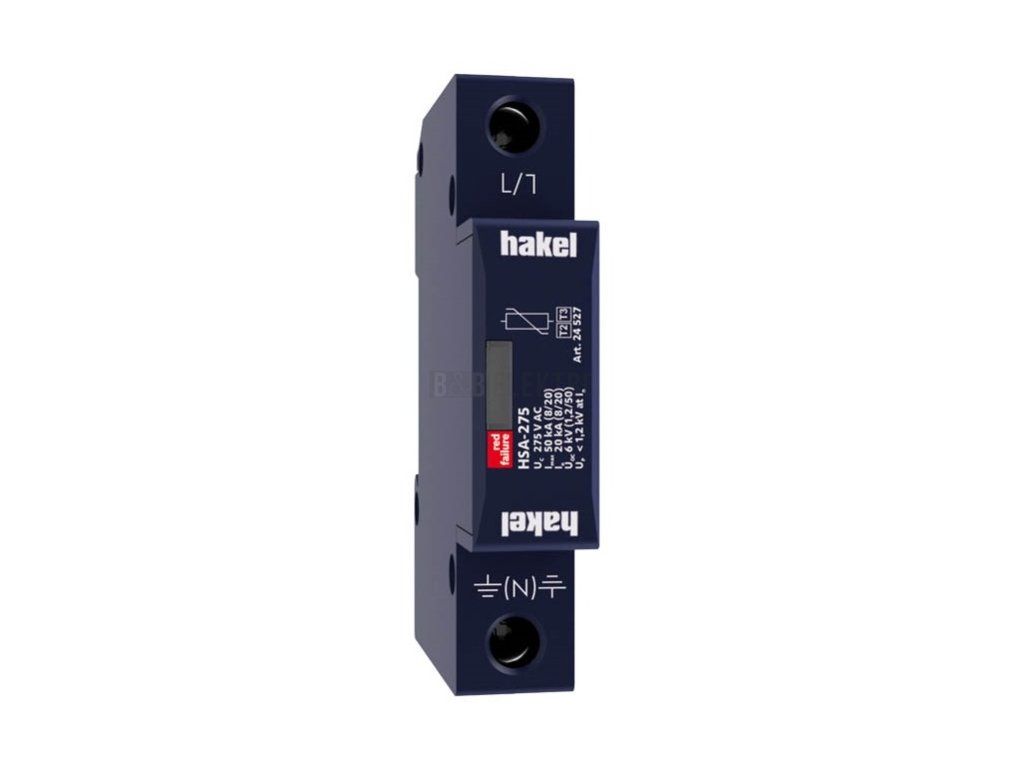

Svodič přepětí HSA-275 HAKEL 24527

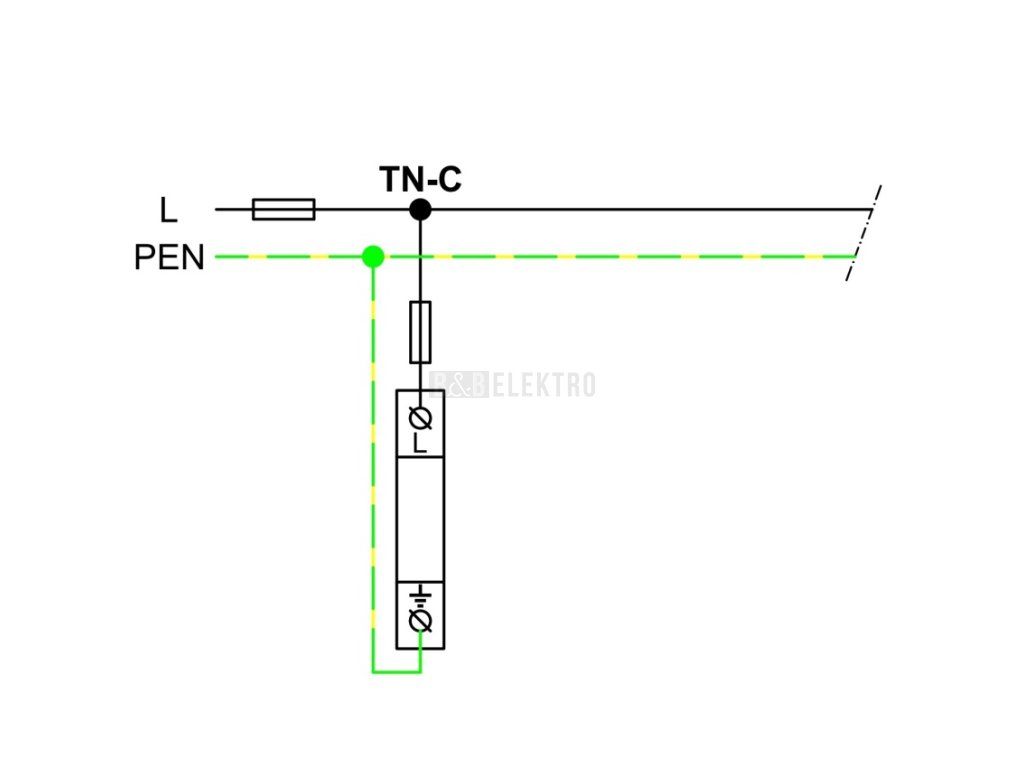

Svodič přepětí HSA-275 je kompaktní ochranné zařízení určené pro ochranu silnoproudých instalací před nebezpečnými přepětími. Jednoduše se montuje na standardní DIN lištu o šířce 35 mm s obsazením pouze 1 TE, což umožňuje ekonomické využití prostoru v elektrickém rozvaděči. Přístroj je navržen pro přímé připojení jednoho vodiče bez uzemnění a podporuje zapojení v síťovém systému TN.

Díky napěťové ochranné hladině 1,2 kV a jmenovitému svodovému rázovému proudu 8/20 μs v hodnotě 20 kA zajišťuje spolehlivou ochranu proti přepětím způsobeným atmosférickými výboji a spínacími jevy. Svodič je certifikován jako typ 2 podle kategorizace přepěťové ochrany. Maximální trvalé napětí AC dosahuje 275 V a jmenovité napětí 230 V AC, což jej řadí mezi spolehlivá řešení pro standardní průmyslové i domácí instalace.

Přístroj podporuje připojení vodičů v rozsahu do 25 mm² pevného nebo 16 mm² flexibilního vodiče. Optická signalizace na přístroji zajišťuje jednoduchou vizuální kontrolu stavu ochrany. Krytí IP20 postačuje pro vnitřní instalace v rozvaděčích.

Technické parametry:

• Montáž: DIN lišta 35 mm
• Konstrukční velikost: 1 TE
• Počet vodičů (bez uzemnění): 1
• Jmenovité napětí AC: 230 V
• Maximální trvalé napětí AC: 275 V
• Napěťová ochranná hladina: 1,2 kV
• Jmenovitý svodový rázový proud (8/20 μs): 20 kA
• Kategorie: Typ 2
• Systém: TN
• Max. průřez pevný vodiče: 25 mm²
• Max. průřez flexibilní vodiče: 16 mm²
• Signalizace: Optická
• Krytí: IP20
• Dálkové signalizování: Ne
