Svodiče rázového přepětí typu T2+T3 zajišťují vyrovnávání potenciálů a omezují spínací, indukované a zbytkové přepětí v sítích nn. Výrobky jsou složeny z varistorů s velkou svodovou schopností. V provedení 1+1 a 3+1 jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Instalují se na rozhraní zón LPZ 1 – LPZ 3 do podružných rozvaděčů a ovládacích skříní. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení M specifikuje konstrukční provedení s výměnným modulem. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-534 ed. 2, ČSN CLC/TS 61643-12.

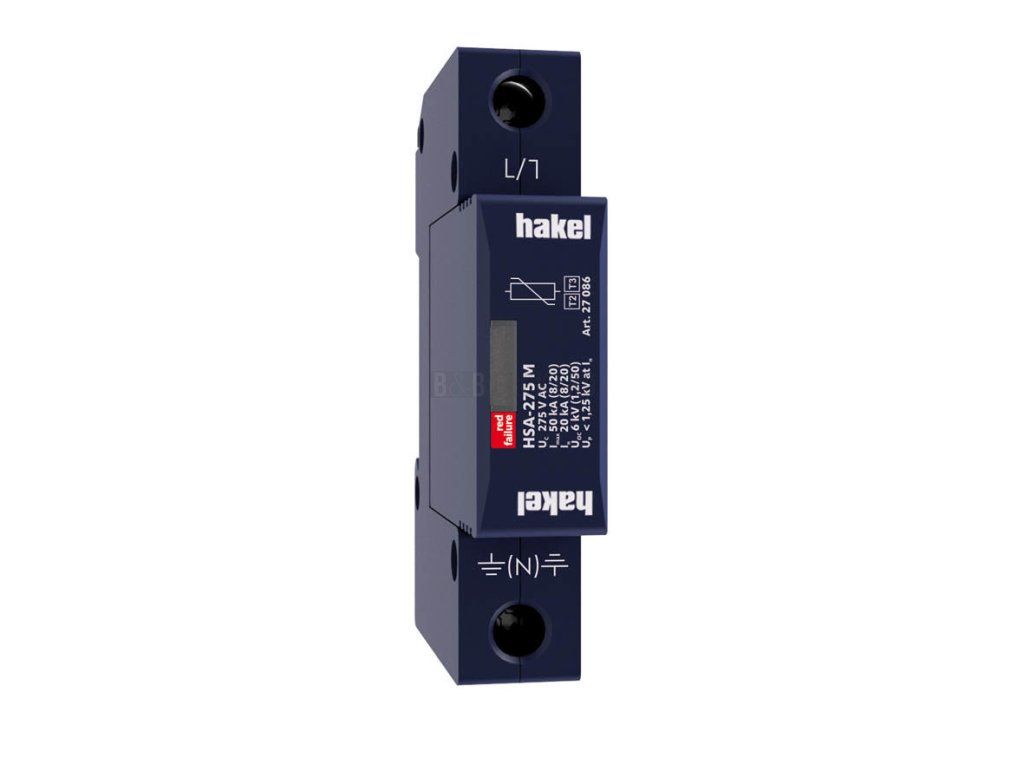

Přepěťové svodiče pro systémy elektrického napájení
- Jmenovitý svodový rázový proud (8/20): 20 kA
- Jmenovité napětí AC: 230 V
- Max. trvalé napětí AC: 275 V

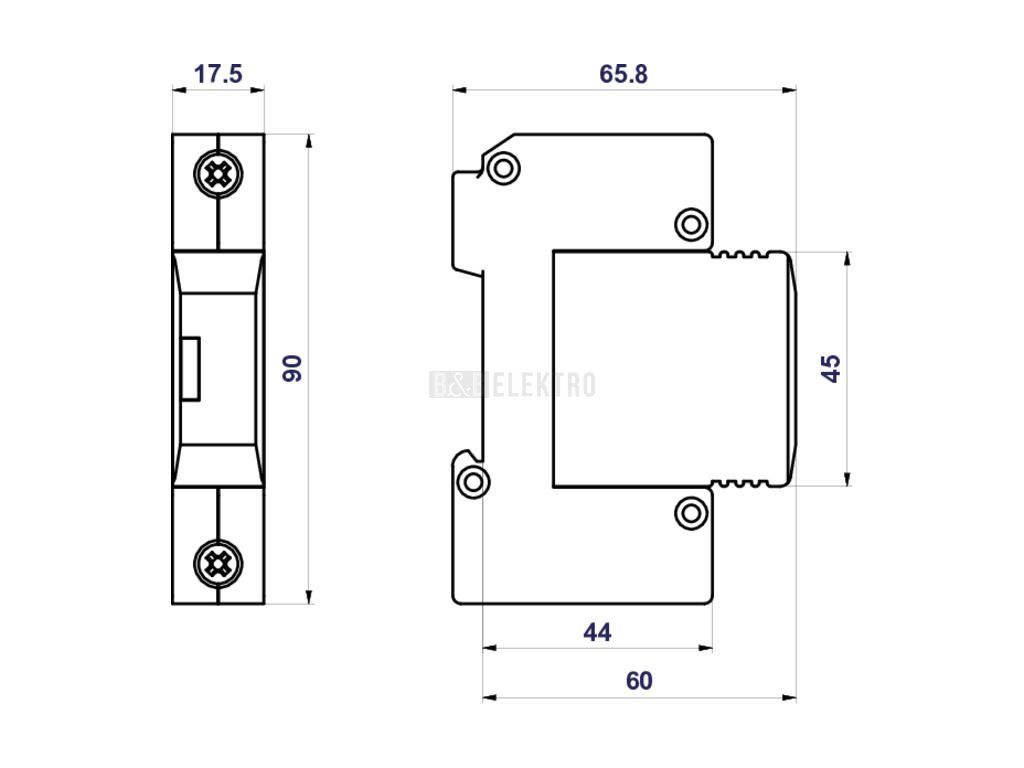

- Montážní velikost: 1 TE
- Stupeň ochrany: 1.25 kV
- Způsob montáže DIN lišta: 35 mm
- Počet vodičů (bez uzemnění): 1
- Testovací třída typ 2 :Ano
- Signalizace na zařízení: Optický
- Stupeň krytí (IP): IP20
- Max.průměr neohebného vodiče (jedno/více žilový): 25 mm²
- Max.průměr ohebného vodiče (jemnožilového): 16 mm²

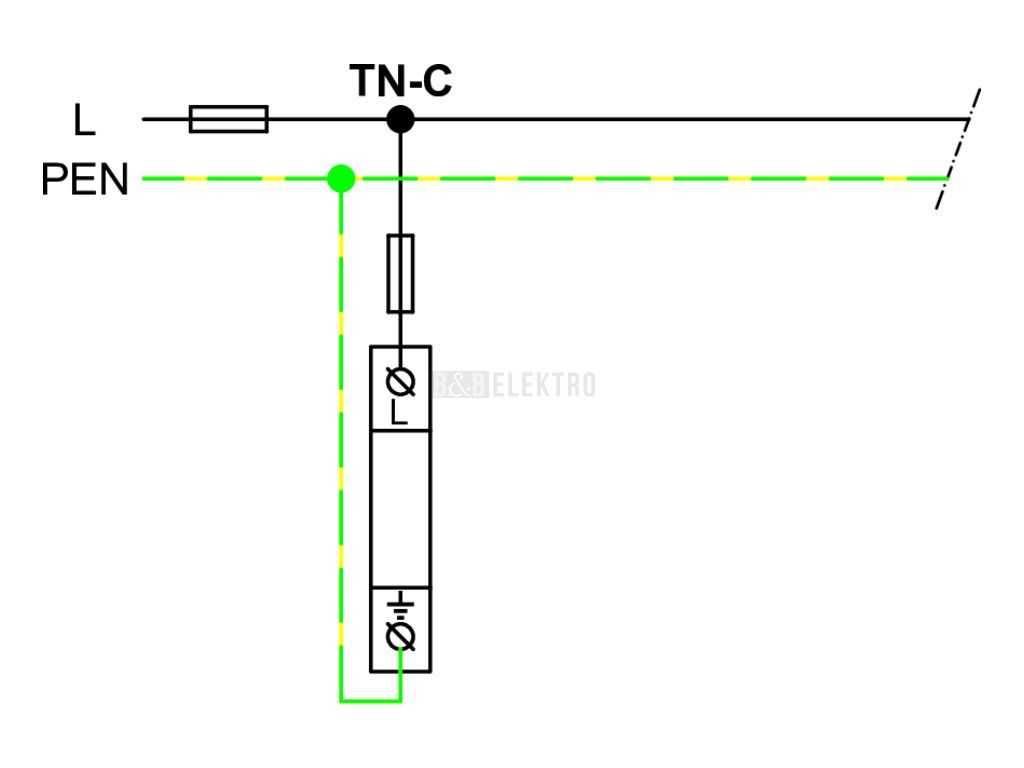

- Forma sítě TN: Ano
- Max.odvozený zkratový proud ( 8/20 ): 50 kA
- Odolnost proti zkratu ( Isccr ): 60 kA
Doplňkové parametry
| Kategorie: | Přepěťové ochrany-adaptéry,prodlužky |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.12 kg |
| EAN: | 8590681115961 |
| Výrobní společnost : | HAKEL spol. s r.o. |
|---|---|
| Adresa : | Bratří Štefanů 980 500 03 Hradec Králové Česká republika |
| E-mail : | info@hakel.com |
