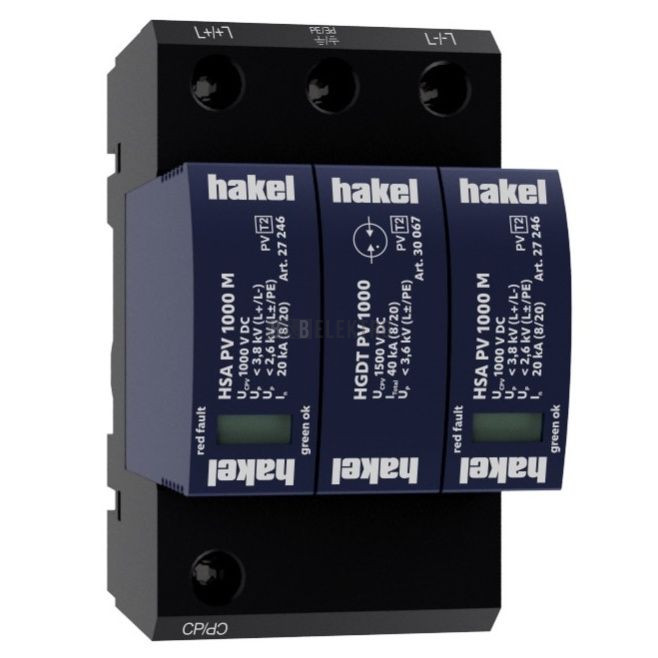

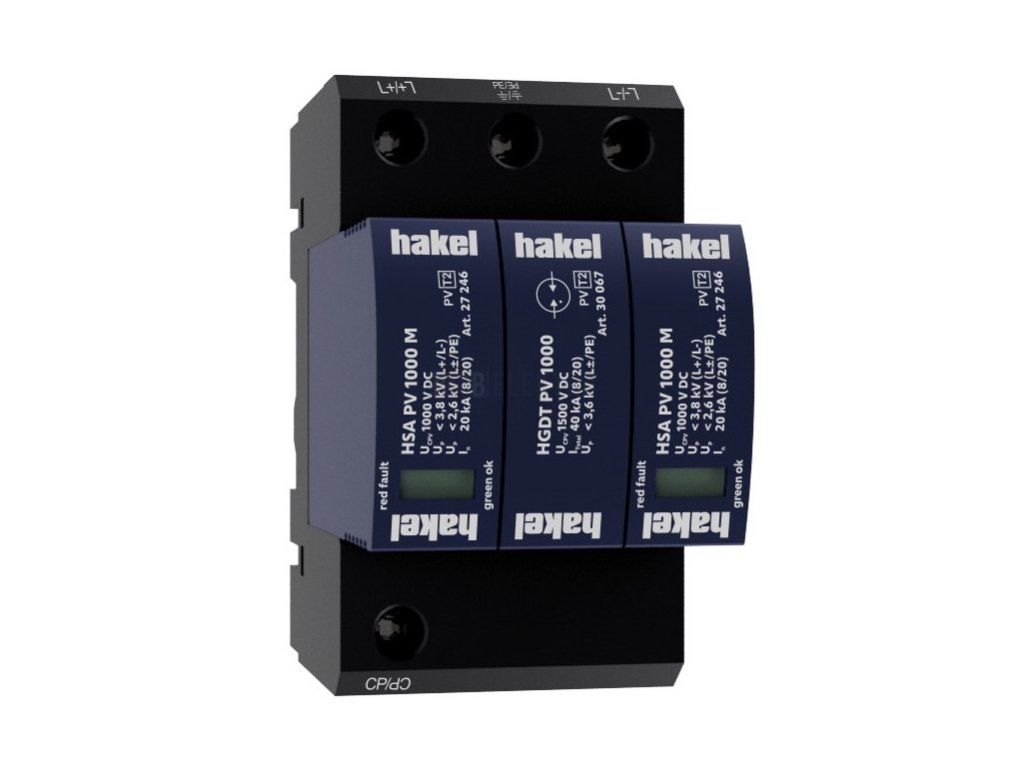

Svodič přepětí HSA PV 1000 M 27236

Svodič přepětí HSA PV 1000 M je speciální ochranný prvek určený pro fotovoltaické systémy s jednosměrným napětím. Přístroj zajišťuje spolehlivou ochranu elektrických obvodů proti škodlivým účinkům přepětí v systémech s maximálním provozním napětím 830 V DC. Kategorie typ 2 zaručuje ochranu proti přepětí druhé kategorie, což zahrnuje přechodová přepětí v síti i skoky napětí.

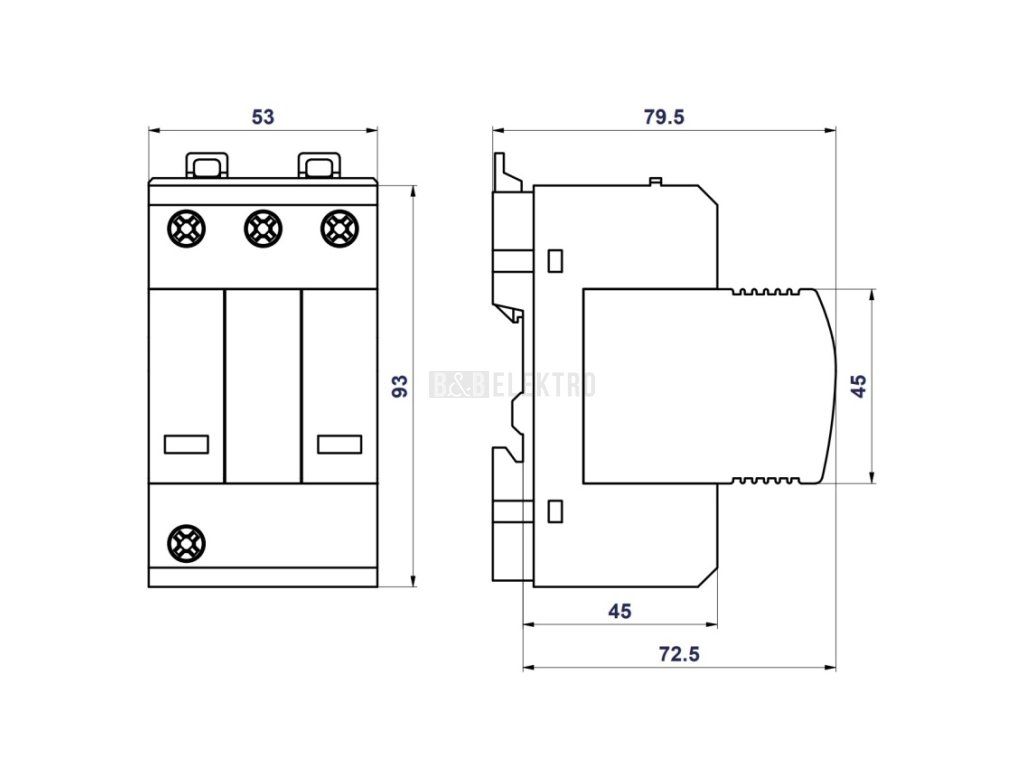

Přístroj je konstruován na rozměr 3 TE a lze jej jednoduše instalovat na standardní DIN lištu 35 mm. Maximální trvalé napětí 1000 V DC poskytuje dostatečný bezpečnostní interval i v nejvýkonnějších fotovoltaických aplikacích. Svodič zvládne jmenovitý svodový rázový proud 20 kA (8/20) a maximální výbojový impulsní proud až 40 kA (8/20) s zkratovou vypínací schopností 10 kA. Optická signalizace na přístroji okamžitě upozorní na aktivaci ochrany, čímž umožňuje snadnou kontrolu stavu systému.

Připojovací vodiče lze zvolit v rozsahu až 35 mm² (pevný vodič) nebo 25 mm² (laněný vodič), což zajistí optimální elektrickými vlastnostmi odpovídající aplikaci. Krytí IP20 je vhodné pro instalaci do vnitřních prostor nebo chráněných rozvaděčů.

Technické parametry:

• Montáž: DIN lišta 35 mm, 3 TE
• Konfigurace systému: Systém DC
• Max. napětí FV: 830 V
• Max. trvalé napětí: 1000 V DC
• Svodový rázový proud (8/20): 20 kA
• Výbojový impulsní proud (8/20): 40 kA
• Zkratová vypínací schopnost: 10 kA
• Max. průřez pevného vodiče: 35 mm²
• Max. průřez laněného vodiče: 25 mm²
• Signalizace: Optická
• Krytí: IP20
