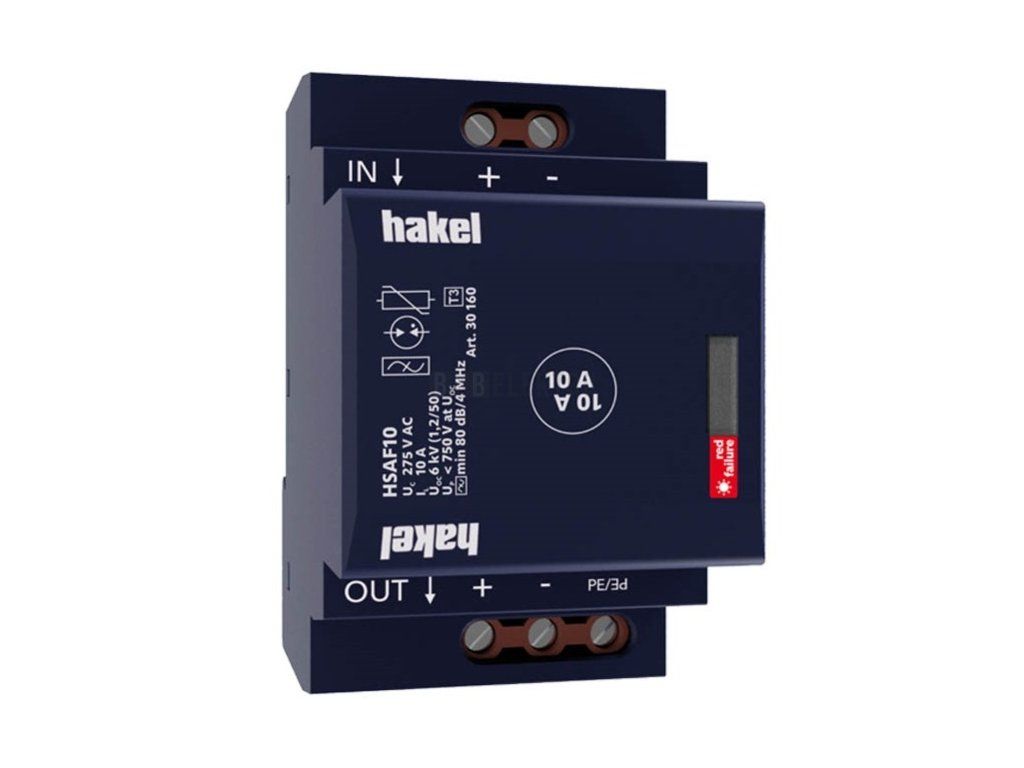

Svodič přepětí HSAF10 HAKEL 30160

Svodič přepětí HSAF10 je ideálním řešením pro ochranu elektrických zařízení před přepětím v domácnostech, malých provozovnách a méně náročných aplikacích. Jednoduše se montuje na DIN lištu 35 mm a zaujímá minimální prostor v elektroinstalační skříni. Přístroj disponuje 2 póly a je navržen pro jmenovité napětí 230 V AC s maximálním trvalým napětím 275 V AC.

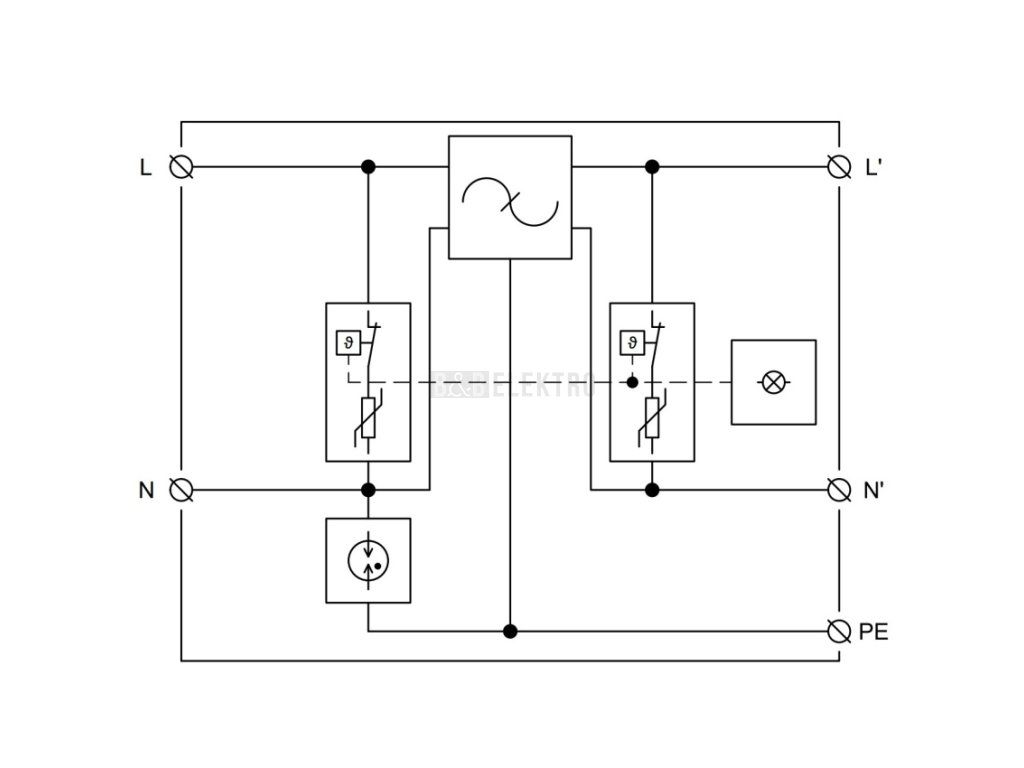

Ochranné parametry jsou zajištěny střední úrovní zásahu s napěťovou ochrannou hladinou 0,75 kV (L-N) a 1,5 kV (L-PE/N-PE). Svodič zvládá celkový svodový rázový proud 6 kA (8/20) v cestě L+N-PE a 3 kA (8/20) v cestě L-N, což jej kvalifikuje do kategorie typ 3. Jmenovitý zatěžovací proud dosahuje 10 A. Integrovaný odrušovací filtr zajišťuje kvalitu sítě a snižuje elektromagnetické rušení. Stav ochrany je viditelný skrze optickou signalizaci na přístroji. Krytí IP20 umožňuje standardní vnitřní instalaci.

Přípojné vodiče lze využít maximálního průřezu 6 mm² (pevný, lanovaný) nebo 4 mm² (jemnodrátkový).

Technické parametry

• Způsob montáže: DIN lišta 35 mm
• Počet pólů: 2
• Jmenovité napětí AC: 230 V
• Maximální trvalé napětí AC: 275 V
• Napěťová ochranná hladina L-N: 0,75 kV
• Napěťová ochranná hladina L-PE/N-PE: 1,5 kV
• Celkový svodový rázový proud (8/20): 6 kA
• Jmenovitý svodový rázový proud L-N (8/20): 3 kA
• Jmenovitý zatěžovací proud: 10 A
• Kategorie: Typ 3
• Signalizace: Optická
• Odrušovací filtr: Ano
• Krytí: IP20
• Max. průřez pevného vodiče: 6 mm²
• Max. průřez flexibilního vodiče: 4 mm²
• Dálkové signalizování: Ne
