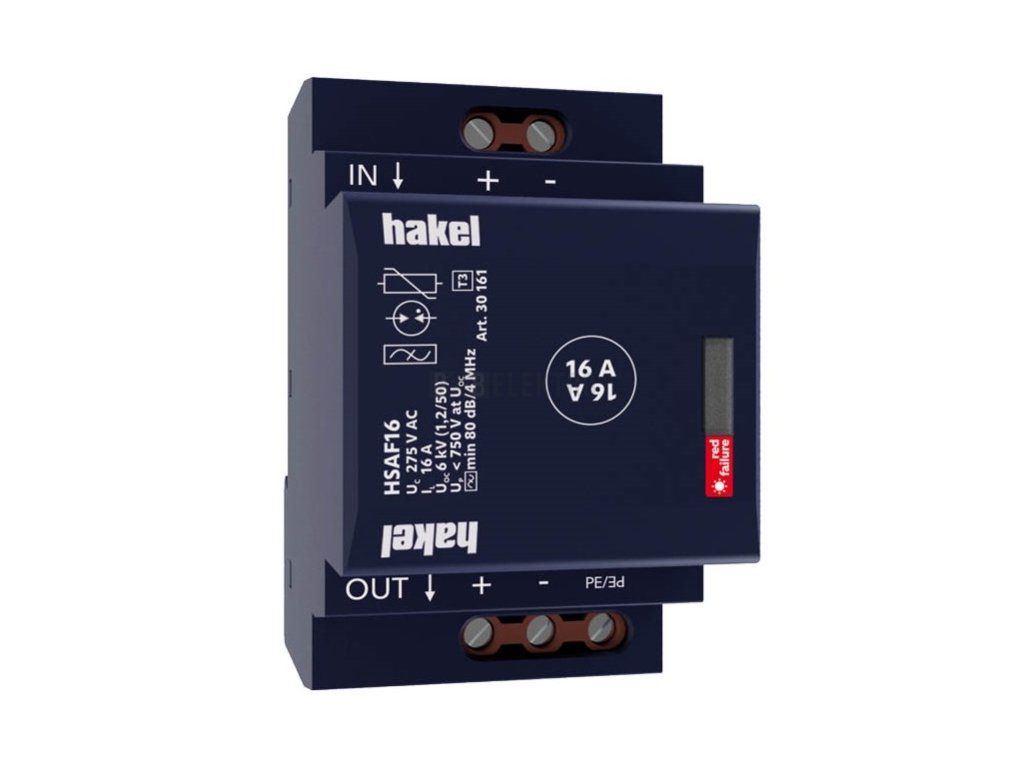

Svodič přepětí HSAF16 HAKEL 30161

Svodič přepětí HSAF16 je kompaktní ochranné zařízení určené k instalaci na DIN lištu 35 mm v rozvaděčích. Jedná se o dvoupólový přístroj navržený pro domácí a malé průmyslové aplikace se jmenovitým napětím 230 V AC a jmenovitým zatěžovacím proudem 16 A. Zařízení patří do kategorie Typ 3 dle normy ČSN EN 61643-11 a je určeno pro ochranu elektrických zařízení před škodlivými účinky atmosférických přepětí a spínacích přepětí.

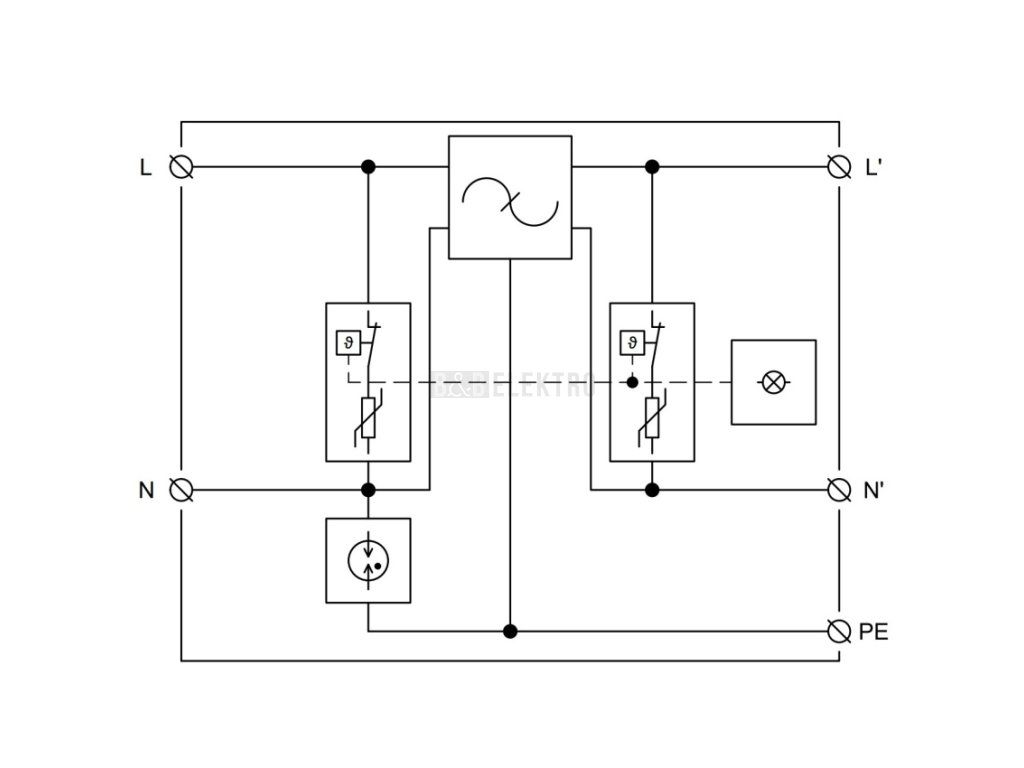

Svodič disponuje efektivní ochranou se napěťovou ochrannou hladinou L-N: 0,75 kV a L-PE/N-PE: 1,5 kV. Maximální trvalé napětí AC činí 275 V. Zařízení zvládá celkový svodový rázový proud 6 kA (L+N-PE) a jmenovitý svodový rázový proud 3 kA (L-N) při standardní 8/20 μs vlně. Integrovaný odrušovací filtr potlačuje vysokofrekvenční rušení a chrání citlivou elektroniku. Optická signalizace informuje o stavu přístroje, krytí IP20 zajišťuje ochranu před nechtěným dotykem. Lze připojit vodiče do průřezu 6 mm² (pevný) a 4 mm² (jemnodrátkový).

Technické parametry:

• Počet pólů: 2
• Jmenovité napětí AC: 230 V
• Maximální trvalé napětí AC: 275 V
• Jmenovitý zatěžovací proud: 16 A
• Napěťová ochranná hladina L-N: 0,75 kV
• Napěťová ochranná hladina L-PE/N-PE: 1,5 kV
• Celkový svodový rázový proud (8/20): 6 kA
• Jmenovitý svodový rázový proud (8/20): 3 kA

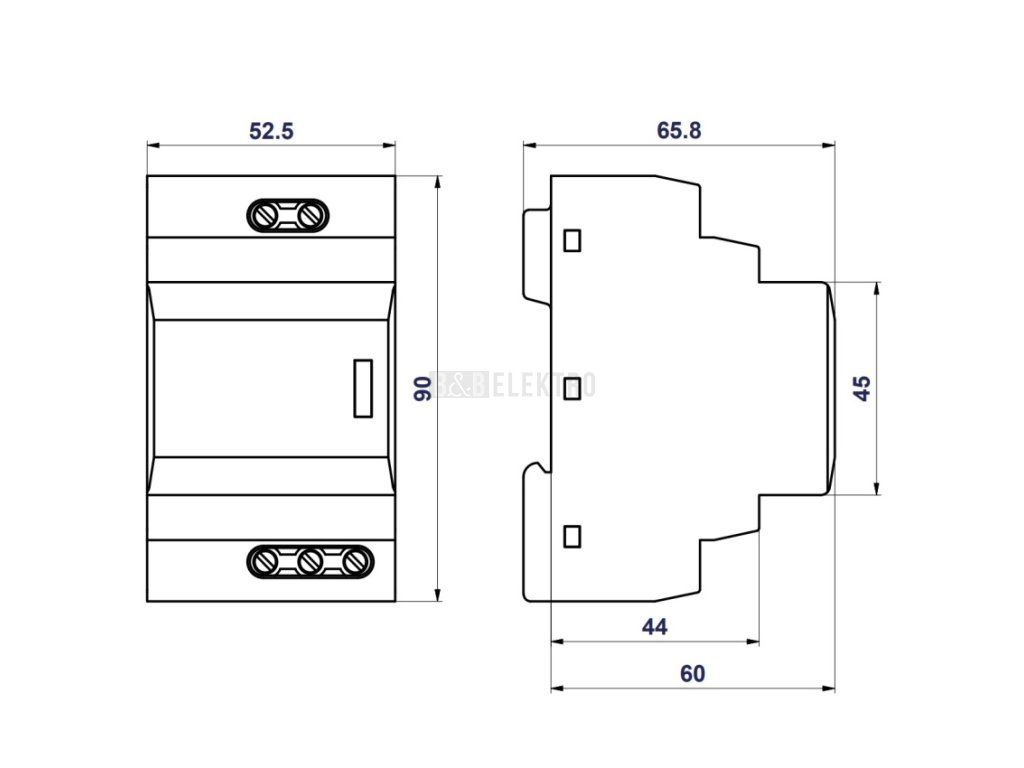

• Způsob montáže: DIN lišta 35 mm
• Kategorie: Typ 3
• Signalizace: Optická
• Krytí: IP20
• Odrušovací filtr: Ano
• Dálkové signalizování: Ne
• Max. průřez vodiče pevný: 6 mm²
• Max. průřez vodiče jemnodrátkový: 4 mm²
