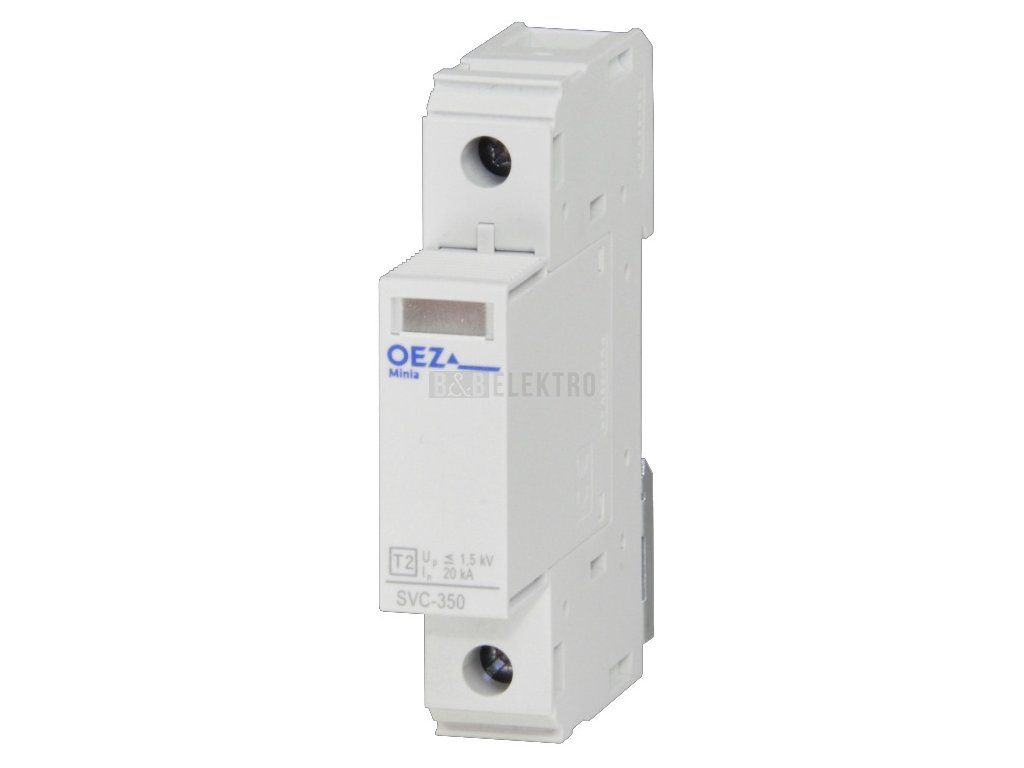

Svodič přepětí SVC-350-1-MZ OEZ:40623
Svodič přepětí OEZ SVC-350-1-MZ, typ 2 (Třída II), 1pólový, 230 V AC, jmenovitý svodový proud 20 kA, max. 40 kA, montáž na DIN lištu, optická signalizace, zásuvné provedení, ochrana před přepětím v domovních i průmyslových instalacích.
Svodič přepětí OEZ SVC-350-1-MZ je zařízení třídy T2 (typ 2), navržené k ochraně jednofázových elektrických instalací před přechodnými přepětími způsobenými atmosférickými jevy a spínacími operacemi. Díky zásuvnému provedení a optické signalizaci stavu je jeho údržba rychlá a jednoduchá.
Technické údaje:
- Typ zařízení: Typ 2 (Třída II)
- Počet pólů: 1
- Jmenovité napětí (Un): 230 V AC
- Max. trvalé provozní napětí (Uc): 350 V AC
- Jmenovitý svodový proud (In): 20 kA (8/20 μs)
- Max. svodový proud (Imax): 40 kA (8/20 μs)
- Úroveň ochrany (Up): ≤1,5 kV
- Reakční doba: <25 ns
- Montáž: DIN lišta 35 mm
- Krytí: IP20
- Průřez vodiče:
- Pevný: až 25 mm²
- Ohebný: až 35 mm²
- Rozměry: 1 modul DIN (17,5 mm šířka)
- Hmotnost: 129 g
- Provozní teplota: -40 °C až +80 °C
- Signalizace stavu: Optická (průhledné okénko – červená barva signalizuje poruchu)
- Normy: EN 61643-11, IEC 61643-11
Výhody:
- Spolehlivá ochrana před přepětím v jednofázových sítích
- Snadná výměna modulu bez nutnosti demontáže zařízení
- Přehledná optická signalizace stavu
- Kompaktní provedení šetří místo v rozvaděči
Doplňkové parametry
| Kategorie: | Svodiče přepětí |
|---|---|
| Hmotnost: | 0.138 kg |
| EAN: | 8590125423782 |
| Krytí (IP): | IP20 |
| ? Způsob montáže: | DIN lišta 35 mm |
| Jmenovité napětí AC: | 230 V |
| Jmenovitý svodový rázový proud (8/20): | 20 kA |
| Konstrukční velikost: | 1 TE |
| Maximální trvalé napětí AC: | 350 V |
| Napěťová ochranná hladina: | 1.5 kV |
| Signalizace na přístroji: | Optické |
| Konfigurace systému DC: | Ne |
| Konfigurace systému IT: | Ano |
| Konfigurace systému TN: | Ano |
| Konfigurace systému TN-C: | Ano |
| Konfigurace systému TN-C-S: | Ne |
| Konfigurace systému TN-S: | Ne |
| Konfigurace systému TT: | Ne |
| Max. průřez vodiče flexibilní (jemnodrátkový): | 25 mm2 |
| Max. průřez vodiče pevný (pevný, lanovaný): | 35 mm2 |
| Počet vodičů (bez uzemnění): | 1 |
| S kontaktem pro dálkové signalizování: | Ne |
| Kategorie typ 2: | Ano |
| Max. výbojový impulsní proud (8/20): | 40 kA |
OEZ je tradiční český výrobce elektrotechnických přístrojů pro jištění a ochranu elektrických obvodů. Společnost působí na trhu od roku 1941 a od roku 2007 je součástí skupiny Siemens. V nabídce naleznete jističe, proudové chrániče, pojistkové systémy, rozvodnice a další prvky pro domovní i průmyslové elektroinstalace. Produkty OEZ vynikají kvalitou, spolehlivostí a dlouhou životností.
