Svodič přepětí třídy SPBT12-280/3, T1+T2 (B+C), 3pól sada pro TN-C, EATON 158330

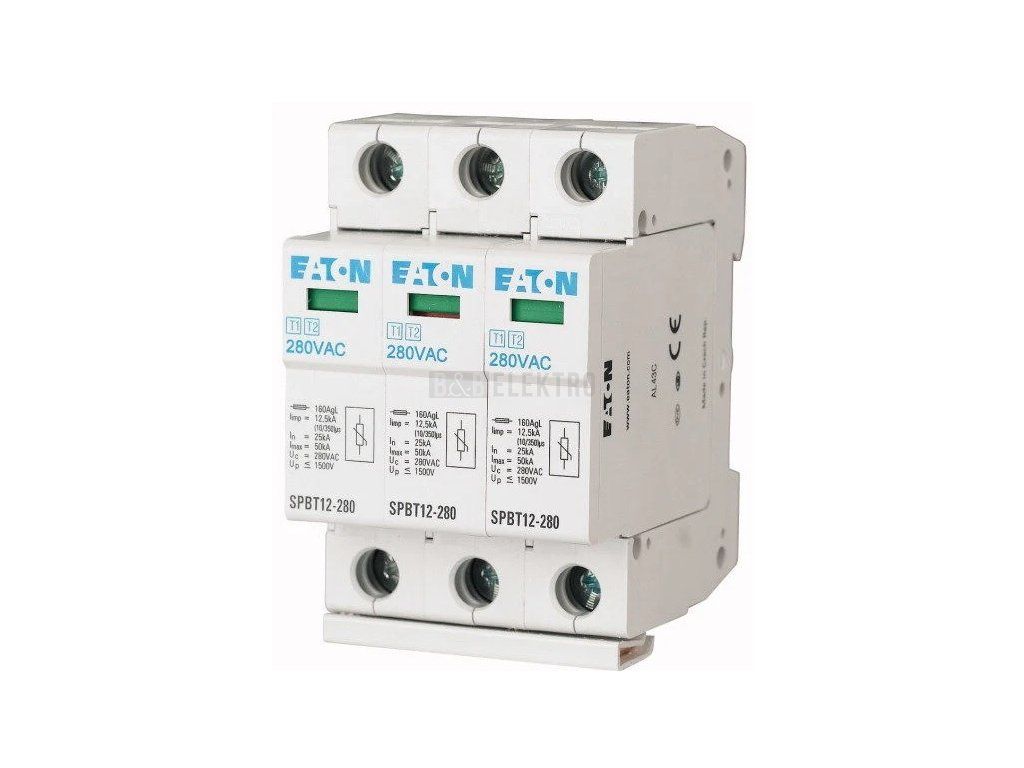

Kombinovaný svodič přepětí SPBT12-280/3 3pólový – Eaton 158330
Svodič přepětí SPBT12-280/3 chrání silnoproudé instalace před údery blesku a přepěťovými jevy. Pracuje při jmenovitém napětí 280 V AC a zvládá impulzní proud při úderu blesku 12,5 kA (10/350 µs). Zařízení splňuje normy pro Typ 1 a Typ 2 ochrany, což znamená, že se hodí jak pro přímou ochranu před bleskem, tak pro ochranu proti sekundárním přepětím v síti.
Svodič se montuje na DIN lištu 35 mm a zabírá 3 modulové jednotky (3 TE). Připojení vodiče je možné v rozsahu až 25 mm² (pevný vodič) nebo 35 mm² (flexibilní vodič). Krytí IP20 chrání před dotykem a malými předměty. Optická signalizace na přístroji indikuje stav ochrany. Zařízení pracuje v sítích TN-C, TN-S, TN-C-S i TT a lze jej zařadit za pojistku o proudu do 160 A.
Svodič splňuje požadavky normy IEC 61643-11 pro kombinovanou ochranu proti přepětí v silnoproudých instalacích.
Technické parametry
- Počet pólů: 3
- Jmenovité napětí: 280 V AC
- Impulzní proud (10/350 µs): 12,5 kA
- Napěťová ochranná hladina: 1,5 kV
- Zkušební třída: Typ 1 a Typ 2
- Montáž: DIN lišta 35 mm, 3 TE
- Krytí: IP20
- Max. průřez vodiče: 25 mm² (pevný) / 35 mm² (flexibilní)
Doplňkové parametry
| Kategorie: | Svodiče přepětí |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.429 kg |
| EAN: | 4015081548880 |
| Krytí (IP): | IP20 |
| ? Způsob montáže: | DIN lišta 35 mm |
| Dálková signalizace: | Ne |
| Jmenovité napětí AC: | 280 V |
| Konstrukční velikost: | 3 TE |
| Maximální trvalé napětí AC: | 280 V |
| Napěťová ochranná hladina: | 1.5 kV |
| ? Počet pólů: | 3 |
| Signalizace na přístroji: | Optické |
| Zkušební třída: | Typ 1 a 2 |
| Energeticky koordinovaný ochranný účinek vůči koncovému zařízení: | Ne |
| Impulzní proud při úderu blesku (10/350 µs): | 12.5 kA |
| Konfigurace systému DC: | Ne |
| Konfigurace systému IT: | Ne |
| Konfigurace systému TN: | Ano |
| Konfigurace systému TN-C: | Ano |
| Konfigurace systému TN-C-S: | Ano |
| Konfigurace systému TN-S: | Ano |
| Konfigurace systému TT: | Ano |
| Max. průřez vodiče flexibilní (jemnodrátkový): | 35 mm2 |
| Max. průřez vodiče pevný (pevný, lanovaný): | 25 mm2 |
| Specifická energie (W/R): | 39.1 kJ/Ohm |
| Úroveň ochrany napětí L-PE: | 1.5 kV |
