Ventilátor 100mm TDM 100 axiální, potrubní, vsuvný, vestavný

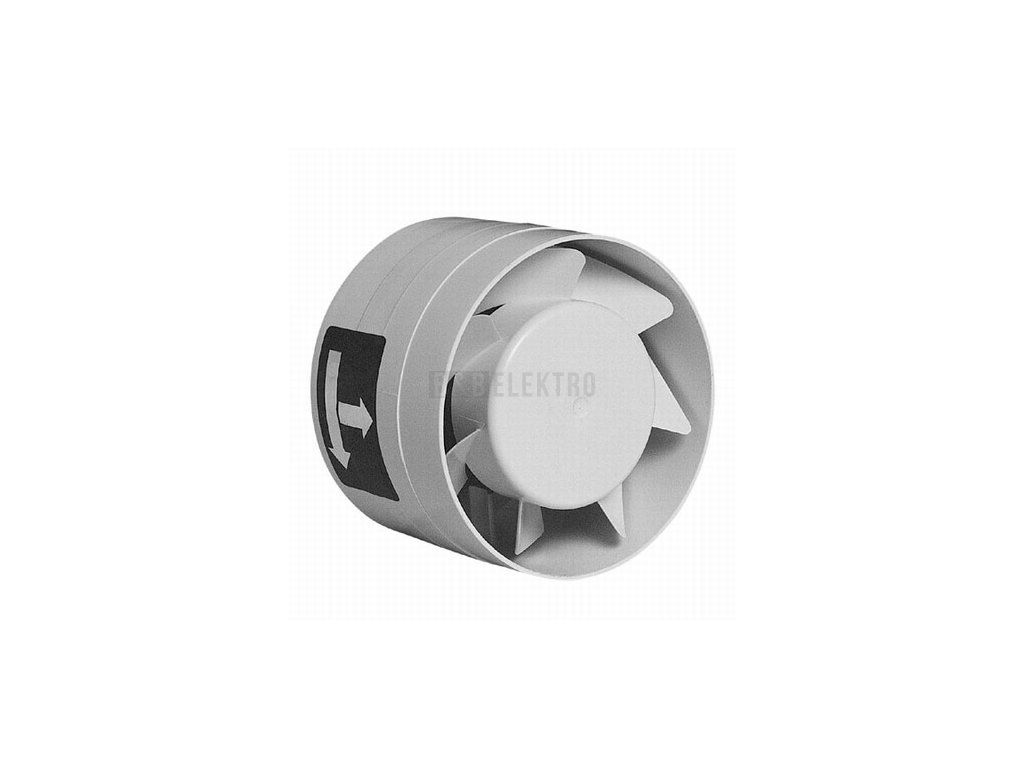

Malý axiální ventilátor TDM 100

Technické parametry :

otáčky : 2500 [min-1]

průtok (0 Pa) : 110 [m3/h]

výkon : 13 [W]

napětí : 230 [V]

maximální teplota : 40 [°C]

průměr potrubí : 100 [mm]

akustický tlak : 40 [dB(A)]

hmotnost : 0,4 [kg]

Skříň :
Skříň je z kvalitního nárazuvzdorného plastu, barva je bílá. Skříň je určena k zasunutí do potrubí. Pro zvýšení tlaku obsahuje skříň rozváděcí kolo s optimalizovaným tvarem lopatek.

Oběžné kolo :
Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Na hřídeli je zajištěno ocelovou pružinou.

Motor :
Motor je asynchronní s kotvou nakrátko a stíněným pólem. Je určen pro trvalý provoz. Maximální provozní teplota okolí je 40 ˚C. Motor má kluzná ložiska. Provedení s dvojitou izolací. Vinutí je chráněno proti stékajícímu kondenzátu krytem. Ochrana proti přetížení impedancí. Krytí IPX4.

Svorkovnice :
Svorkovnice je přístupná po odšroubování čelního víka na motoru s kabelovou průchodkou. Svorkovnice má odlehčovací kabelovou sponu.

Regulace otáček :
Regulace otáček se provádí změnou napětí speciálními regulátory.

Hluk :
Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání.

Montáž :
Montáž horizontálně i vertikálně, s ohledem na životnost ložisek přednostně s osou motoru v horizontální poloze.

Pokyny :
ventilátory jsou vhodné pro velmi krátké vzduchovody s malou tlakovou ztrátou. Ventilátory lze použít pro větrání v bytové výstavbě, pro chlazení přístrojů, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
