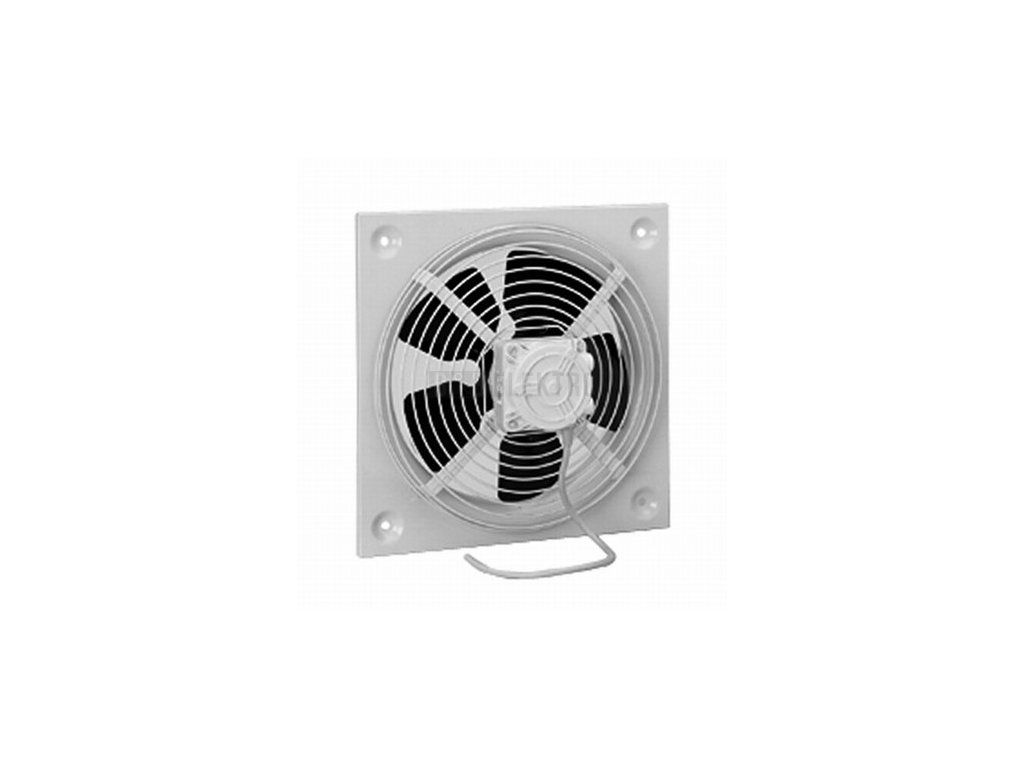

Ventilátor HXM 250 IP40 stěnový axiální

Axiální ventilátor  HXM - 250

Technické parametry :

otáčky[min-1]  :  1340

průtok (0 Pa)[m3/h]  :  790

proud[A]  :  0,1

napětí[V]  :  230

výkon[W]  :  28

pracovní teplota[°C]  :  -15/+40

akustický tlak[dB(A)]  :  46

hmotnost[kg]  :  2,4

regulace REB 1; REV 1.5

Skříň je z ocelového galvanizovaného plechu a je opatřena béžovým epoxidovým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny. Všechny modely jsou na straně sání vybaveny ocelovou ochrannou mřížkou.

Oběžné kolo je vyrobeno z ocelového galvanizovaného plechu opatřeného černým epoxidovým lakem. Rozsah pracovní teplot je v rozmezí –15 až 40 °C u HXM 200–350 a –40 až 60 °C u HXM 400.

Motor je asynchronní se stíněným pólem. Vinutí je s izolací třídy B, motor obsahuje tepelnou ochranu, ložiska jsou kuličková. HXM 400 má motor s vnějším rotorem, tepelnou ochranou, se svorkovnicí a s izolací třídy F. Krytí IP44.

Směr otáčení
Průtok je standardně od motoru k oběžnému kolu, směr otáčení nelze měnit.

Svorkovnice
Připojení je provedeno vyvedeným kabelem, svorkovnice je pouze u HXM 400.

Hluk eliminovaný ventilátorem je uveden v tabulkách. Měření je prováděno ve vzdálenosti 1,5 m ve volném akustickém poli.


Montáž ventilátorů s ohledem na životnost ložisek výhradně s osou motoru ve vodorovné poloze. HXM 400 v libovolné poloze.

Pokyny
Ventilátory jsou vhodné pro méně náročné aplikace v průmyslu a zemědělství.
