Ventilátor TD 350/125 IP44 dvouotáčkový

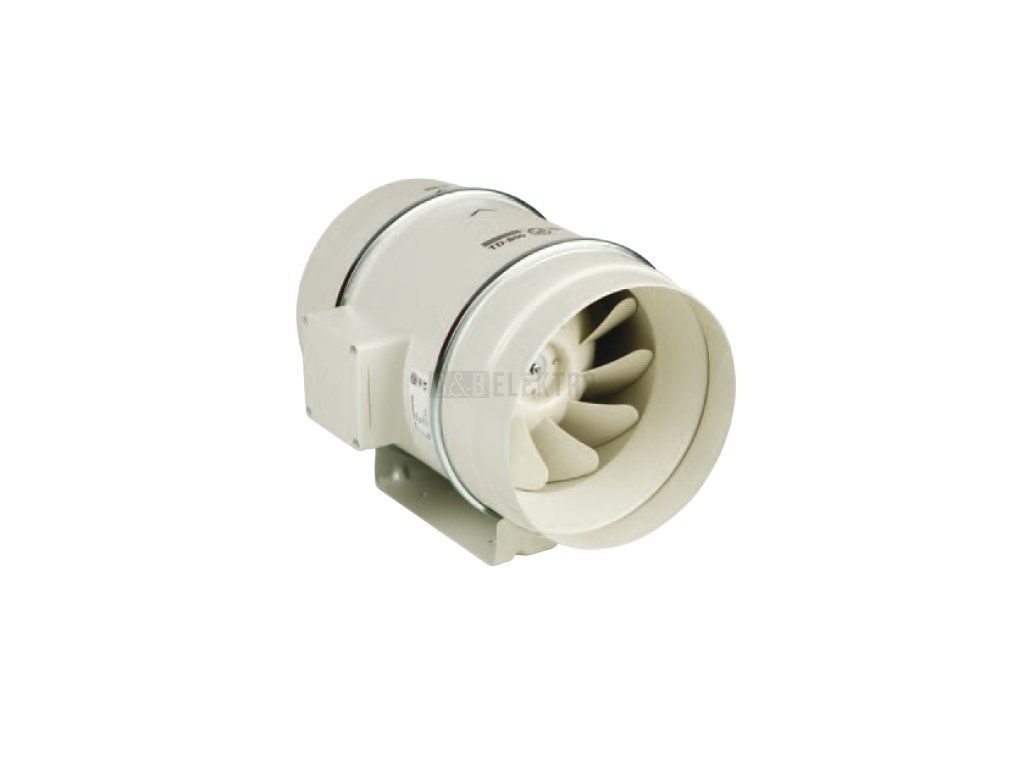

Diagonální potrubní ventilátor TD 350/125

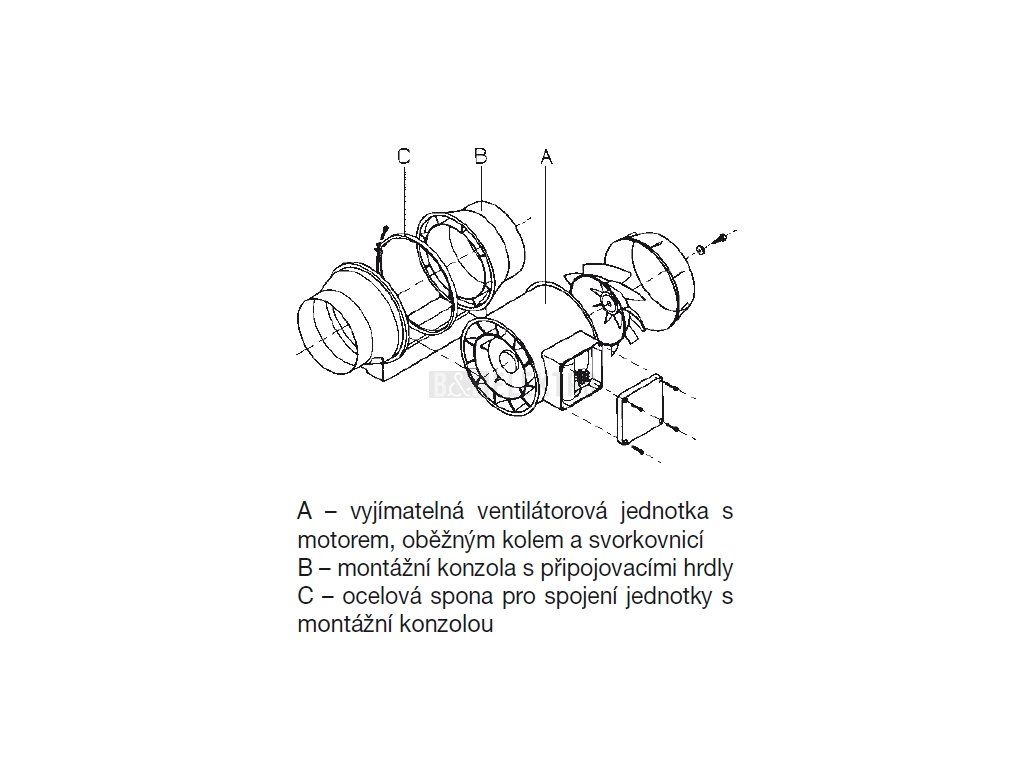

TD 350/125 je diagonální (smíšený) ventilátor do kruhového potrubí o průměru 125 mm. Kombinuje výhody axiálních a radiálních ventilátorů – dosahuje vyššího tlaku při zachování kompaktních rozměrů, proto se hodí pro delší potrubní trasy v bytech, kancelářích i provozovnách. Plastová skříň se skládá z montážní lišty se dvěma hrdly a motorové části spojené rychloupínacími sponami, takže lze motor demontovat bez odpojení potrubí.

Motor je jednofázový na napětí 230 V s dvojím vinutím, což umožňuje provoz ve dvou otáčkových stupních. Ventilátor je vybaven tepelnou pojistkou proti přehřátí. Ložiska jsou kuličková s tukovou náplní na dobu životnosti, takže motor nevyžaduje údržbu. Třída izolace B, krytí IP44. Oběžné kolo je plastové.

Výkon a provoz

Ventilátor pracuje ve dvou otáčkových stupních – vysoké otáčky 330 m³/h (2050 min⁻¹, 33 dB(A)) a nízké otáčky 250 m³/h (1590 min⁻¹, 28 dB(A)). Ventilátor lze montovat v libovolné poloze, doporučuje se pružné připojení k potrubí, aby skříň nepřenášela mechanické namáhání.

Technické parametry

• Připojení: kruhové potrubí Ø 125 mm
• Otáčky: 2050 / 1590 min⁻¹
• Průtok vzduchu: 330 / 250 m³/h
• Příkon: 25 / 20 W
• Proud: 0,11 / 0,09 A
• Napětí: 230 V, 1-fázové
• Akustický tlak (3 m): 33 / 28 dB(A)
• Rozsah provozních teplot: −20 °C až +40 °C
• Ložiska: kuličková s tukovou náplní na dobu životnosti
• Třída izolace: B
• Krytí: IP44
• Skříň / oběžné kolo: plast
• Hmotnost: 2 kg
• Soulad: ErP, měřeno dle ISO 5801 a AMCA 210-99

Instalaci a zapojení do elektrické sítě svěřte osobě s příslušnou kvalifikací a vždy postupujte podle pokynů výrobce.
