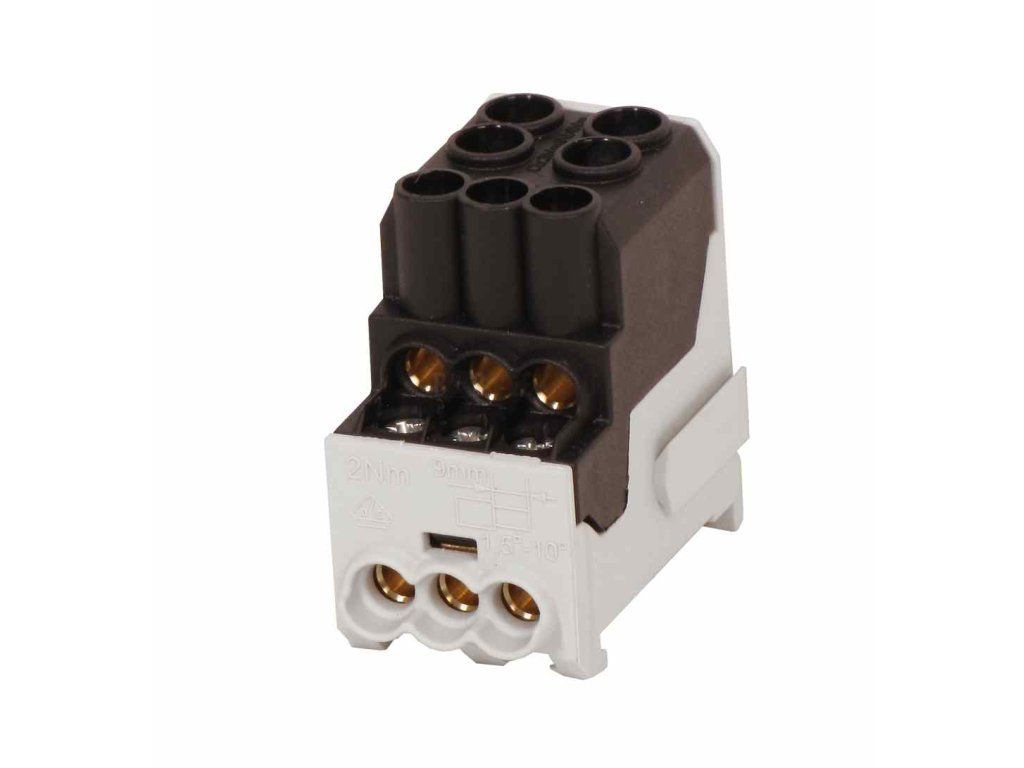

Blok pro rozdělení fází UVB 100 L S, 1pól., 101A, 1000V, černý, na DIN 1003201 eleman

Blok pro rozdělení fází 1pól., 101 A / 1000 V, DIN lišta – eleman 1003201

Eleman blok pro rozdělení fází UVB 100 L S 1003201 rozděluje jeden přívodní vodič na několik výstupních větví v rozvaděči, pracuje při jmenovitém proudu 101 A a napětí 1000 V. Jednopólové provedení nabízí 2 vstupy a 6 výstupů pro připojení vodičů.

Montáž probíhá na DIN lištu, vodiče se připojují šroubováním. Vstupní svorky přijímají masivní i vícedrátové vodiče o průřezu 2,5 až 25 mm², výstupní svorky pak vodiče o průřezu 1,5 až 10 mm². Provedení v černé barvě se používá v rozvaděčích pro rozdělení hlavního přívodu do více odchozích obvodů.

Konstrukce bloku je zajištěná proti dotyku, což zvyšuje bezpečnost obsluhy při práci v rozvaděči pod napětím.

Technické parametry

• Jmenovitý proud 101 A
• Napětí 1000 V
• Počet pólů: 1
• Způsob montáže: DIN lišta
• Typ připojení: šroubování
• Vstupní průřez vodiče 2,5–25 mm², výstupní průřez 1,5–10 mm²
