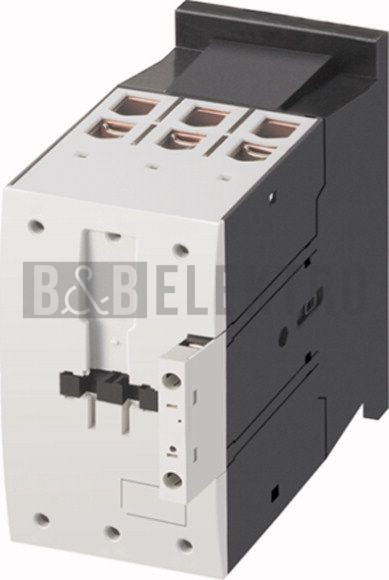

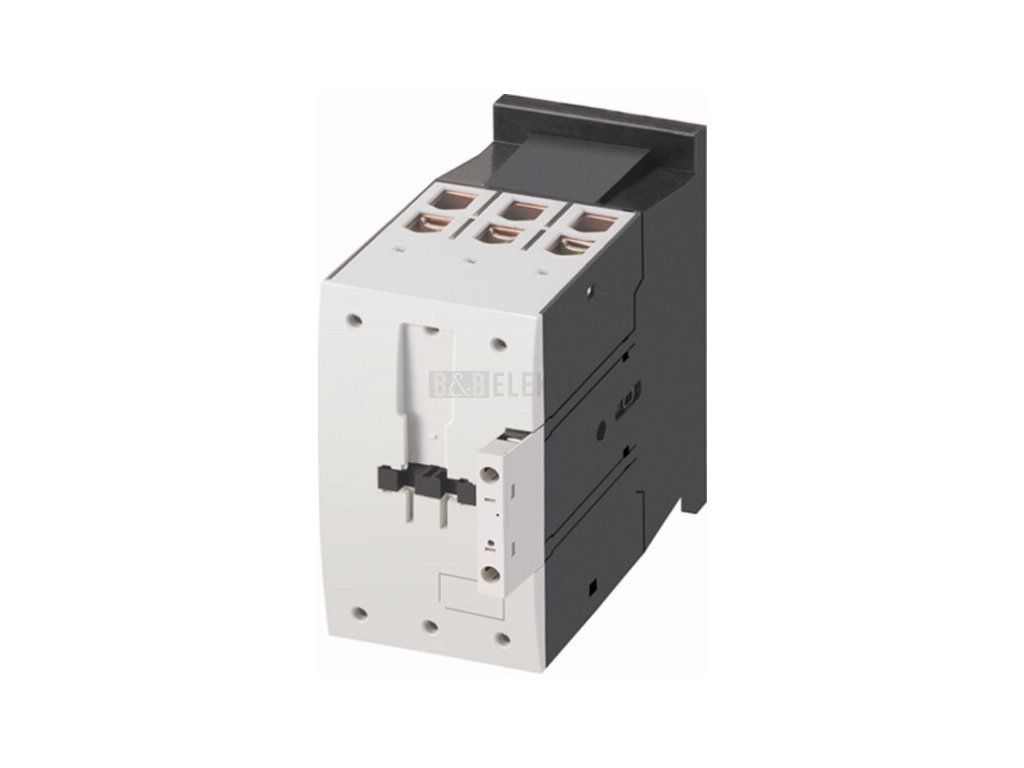

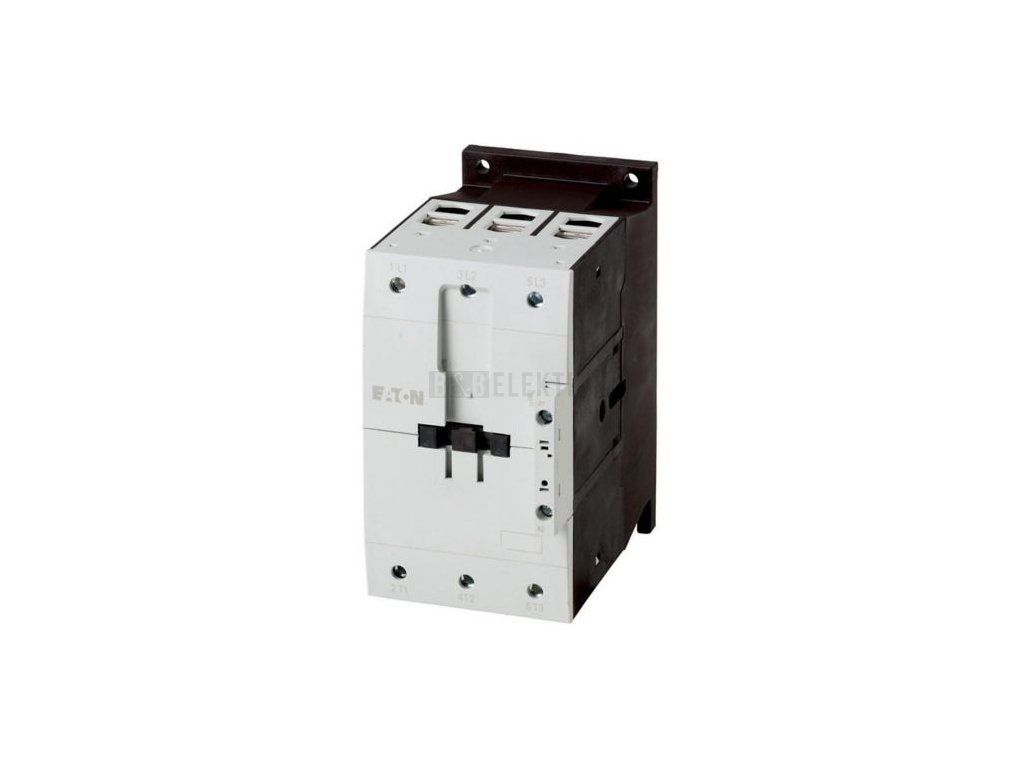

Výkonový stykač 170A/90kW, 240 V/AC dvojité třmenové svorky DILM170(RAC240) Eaton 107013

Výkonový stykač 3p, 90 kW/400 V AC3, 170 A – Eaton 107013

Eaton výkonový stykač DILM170(RAC240) 107013 spíná třífázové motory a další silové zátěže prostřednictvím tří hlavních spínacích kontaktů. Při zatížení AC-3 a napětí 400 V dosahuje jmenovitého proudu 170 A a jmenovitého výkonu 90 kW, při kategorii AC-1 pak proud stoupá až na 225 A. Pro spínání motorů s vyšším rázovým zatížením (kategorie AC-4) je jmenovitý proud 65 A a výkon 33 kW.

Ovládací cívka pracuje s řídicím napájecím napětím 230–240 V AC při frekvenci 50 i 60 Hz. Hlavní proudový obvod se připojuje pomocí závitové přípojky, provozní napětí obvodu dosahuje rozsahu 230–690 V AC. Stykač se používá pro spínání a ochranu třífázových motorů a silových zátěží v průmyslových rozvaděčích.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 170 A
• Jmenovitý provozní výkon při AC-3, 400 V: 90 kW
• Jmenovitý provozní proud Ie při AC-1, 400 V: 225 A
• Jmenovité řídicí napájecí napětí Us: 230–240 V AC
• Provozní napětí: 230–690 V AC
• Počet hlavních spínacích kontaktů: 3
