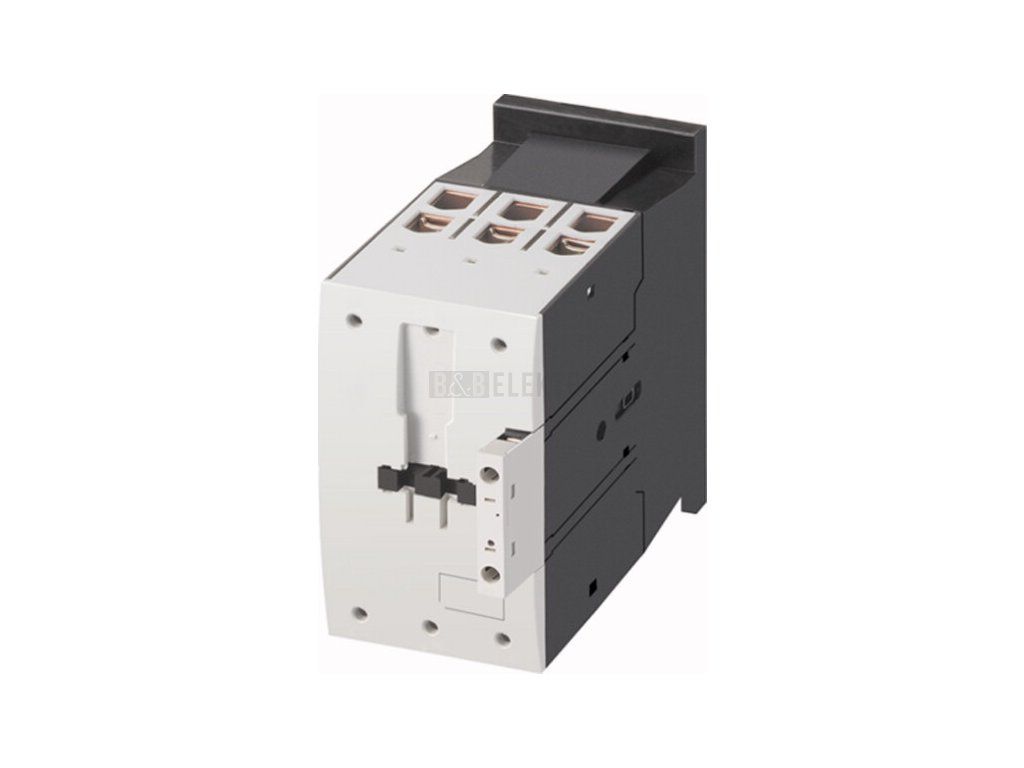

Stykač 3p 80A/37kW 230VAC DILM80(230V/50Hz) Eaton 239402

Výkonový stykač 3-pólový, 37kW/400V AC3, cívka 230V AC – Eaton 239402

Eaton výkonový stykač 239402 spíná třífázové motorové a jiné zátěže v hlavním proudovém obvodu prostřednictvím tří hlavních spínacích kontaktů. Při zatížení AC-3 a napětí 400 V dosahuje jmenovitého provozního proudu 80 A a jmenovitého výkonu 37 kW, při AC-1 při stejném napětí zvládne proud až 110 A. Pro spínání zátěží typu AC-4 je jmenovitý proud 40 A a výkon 20 kW.

Ovládací cívka pracuje s napájecím napětím 230 V AC při 50 Hz, respektive 240 V AC při 60 Hz. Hlavní proudový obvod se připojuje závitovou přípojkou, provozní napětí stykače se pohybuje v rozsahu 230–690 V AC. Stykač najde uplatnění při spínání a ovládání třífázových motorů v silových rozvaděčích.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 80 A
• Jmenovitý provozní výkon při AC-3, 400 V: 37 kW
• Jmenovitý provozní proud Ie při AC-1, 400 V: 110 A
• Napájecí napětí cívky: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Provozní napětí: 230–690 V AC
• Druh el. připojení hlavního obvodu: závitová přípojka
