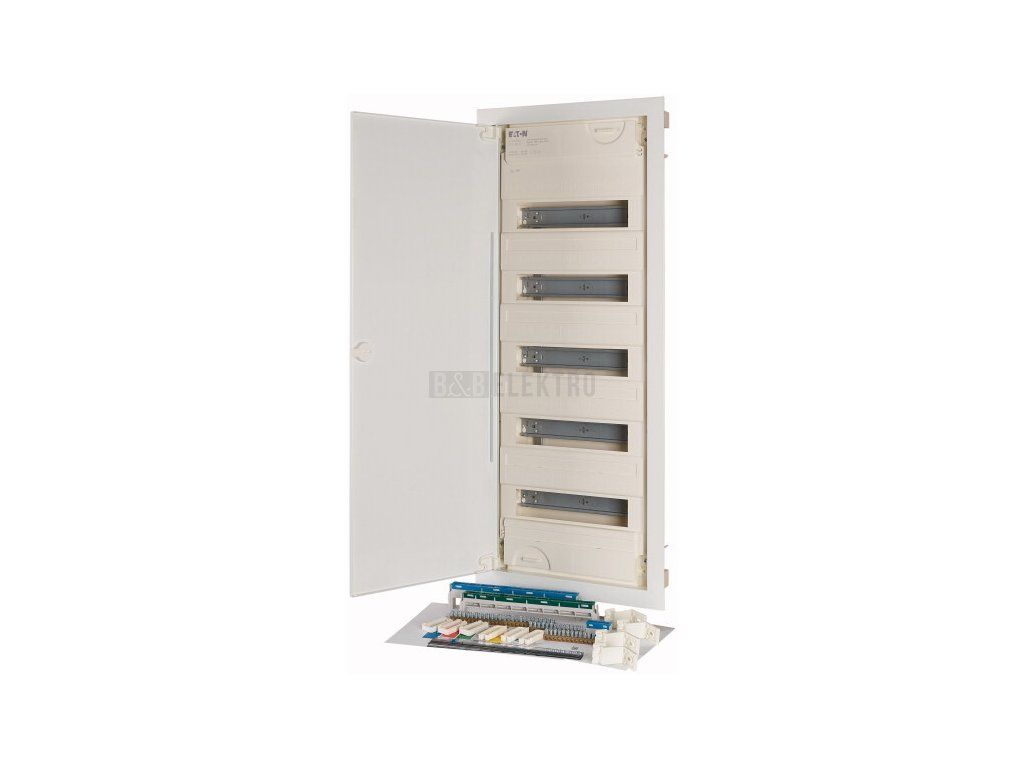

EATON 302414 KLV-60UPS-F Rozvodnice KLV, pod omítku, plech.dveře, řad 5, modulů 70

Velkoobsahové rozvodnice BF-0,na omítku,barva bílá
Technické údaje:
-počet lišt/modulů:5/120
-výška/šířka:900/543
• 3 až 6 řad s šířkou 24 TE na řadu
• 4 až 6 řad s šířkou 33 TE na řadu
• Samozemnicí systém krycích plechů (typově zkoušený)
• Možnost změny strany zavírání dveří pravá / levá
• Pro přístroje s výškou výřezu v krycí desce 45 mm
• Kabelové příruby na vrchní straně (2 ks pro šířku 24 TE, 3 ks pro 33 TE)
• Předmontované svorkovnice
• Vzdálenost řad 150 mm
• Vyjímatelný rám s přístrojovými lištami
• Balení obsahuje zadní stěnu
• Možnost dovybavení zámkem KLV-U-SS-F/SF
• Zadní stěna použitelná jako montážní deska
Technické údaje
Elektrické:
Splňuje podmínky ČSN EN 60439-1,-3
ČSN EN 62208
Stupeň krytí IP30
Třída ochrany I
Jmenovité napětí AC 240 / 415 V; 50 / 60 Hz
Jmenovité izolační napětí AC 415 V
Jmenovitý proud do 160 A (dle vstupních svorek)
Materiál ocelový plech
Barva polyesterová prášková
bílá RAL 9016
šedá RAL 7035
Počet a průřez svorek
N PE
BF-O/U-3/72 2x25mm2+43x16mm2 2x25mm2+43x16mm2
BF-O/U-4/96 2x25mm2+43x16mm2 2x25mm2+43x16mm2
BF-O/U-4/132 2x25mm2+58x16mm2 2x25mm2+58x16mm2
BF-O/U-5/120 2x25mm2+43x16mm2 2x25mm2+43x16mm2
BF-O/U-5/165 2x25mm2+58x16mm2 2x25mm2+58x16mm2
BF-O/U-6/144 2x25mm2+43x16mm2 2x25mm2+43x16mm2
BF-O/U-6/198 2x25mm2+58x16mm2 2x25mm2+58x16mm2
Poznámka: Vnitřní vzdálenost dveří a čelního krycího plechu je 27 mm, u dveří RMQ je tato vzdálenost 60 mm.
