Elektroměrový pilíř ER112/NKP7P jednotarifní třífázový elektroměr pro ČEZ, E.ON plastový

elektroměrový pilíř ER112/NKP7P bez HDO pro jističe do 40A v kompaktním provedení pro energetické společnosti ČEZ, E.ON pro přímé připojení plného vodiče do konstrukční svorky

složení elektroměrového pilíře :

- 1x jednotarifní elektroměrová skříň k osazení jističe do 40A (jistič není součástí dodávky)

- prostor pro osazení jednosazbového třífázového elektroměru

- plombovatelný kryt jističů pro osazení třífázového jističe

- základna + podstavec skříně

- uzávěr skříně na trnový klíč 6 x 6 mm

materiál pilíře : celoplastové provedení z termosetu

Popis :

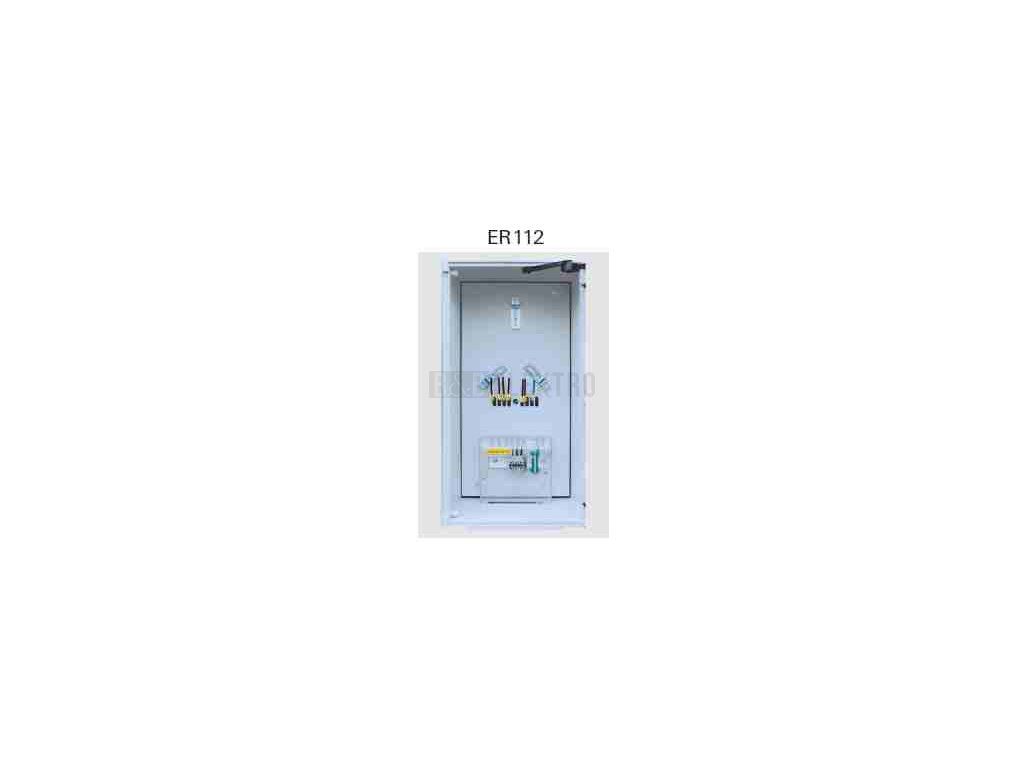

Elektroměrový rozvaděč v kompaktním pilíři v provedení z termosetu pro jeden jednotarifní třífázový elektroměr pro měření do 40A

Je určen pro usazení do volného terénu.

Osazení 1xmůstek PEN, řadové svorky

Jistič není součástí rozvaděče.

Přístroje na elektroměrové desce s plombovacím krytem jističů. Přístroje na elektroměrové desce s plombovatelným krytem jističů

Použití:

Elektroměrové rozvaděče jsou určeny jako měřící zařízení pro měření spotřeby elektrické energie. Jsou vhodné především pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti. Jsou přizpůsobeny pro použití ve vnějším prostředí.

Technické údaje:

Pro distribuční síť : ČEZ, E.ON

Jmenovité pracovní napětí : 230/400V

Jmenovitý proud do 40A (možno až 100A - s úpravou vodičů)

Jmenovitý kmitočet : 50Hz

Stupeň ochrany krytem : IP44, po otevření dveří IP20

Sttupeň mechanické ochrany : IK 10

Ochrana při poruše před dotykem na neživých částech automatickým odpojením od zdroje

Maximální průřez přívodních vodičů do 16mm2

Maximální průřez vývodních vodičů: silový obvod do 16mm2

Maximální průřez vývodních vodičů: pomocný obvod do 4mm2

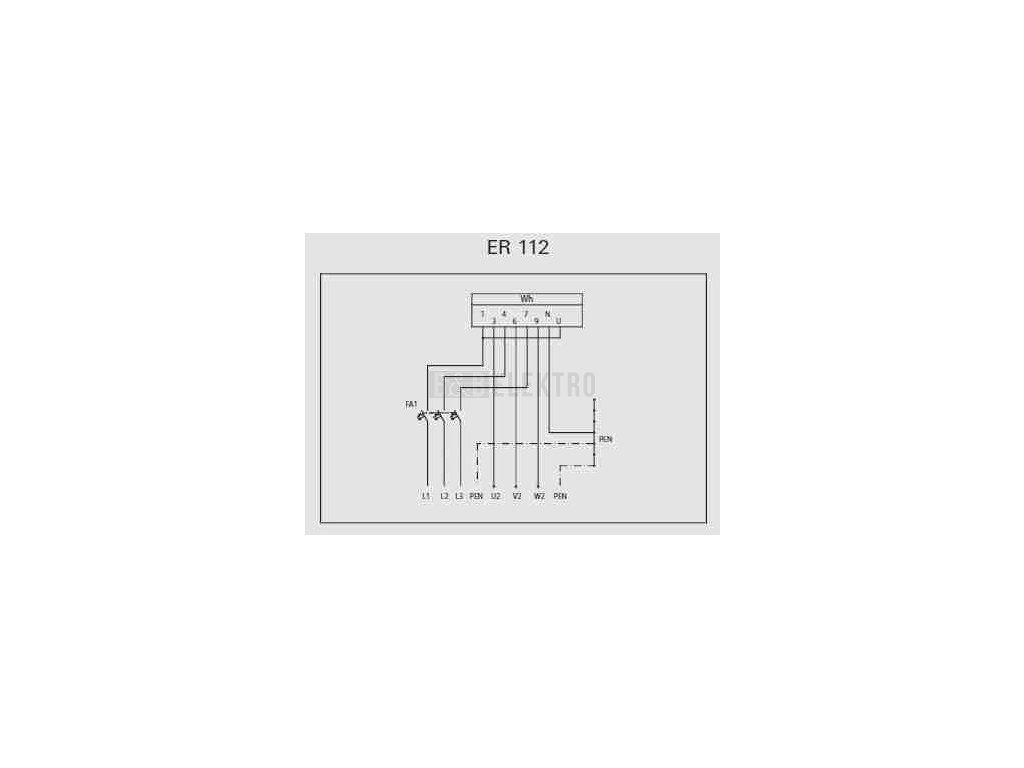

Způsob připojení vodičů přívod L1,2,3-svorky hl.jističe , PEN-svorkovnice PEN, svorky elektroměru

Způsob připojení vodičů vývod

L1,2,3-řad.svorky do 16mm2, svorky elektroměru

PEN-svorkovnice,svorky elektroměru

Způsob připojení pomocných obvodů řad.svorky do 4mm2, svorky HDO

Stupeň hořlavosti Kategorie B - nesnadno hořlavé

Uzavíraní dveří jednobodové se čtyřhranem 6x6 mm

rozměry :

výška : 1835 mm

šířka : 320 mm

hloubka : 250 mm
