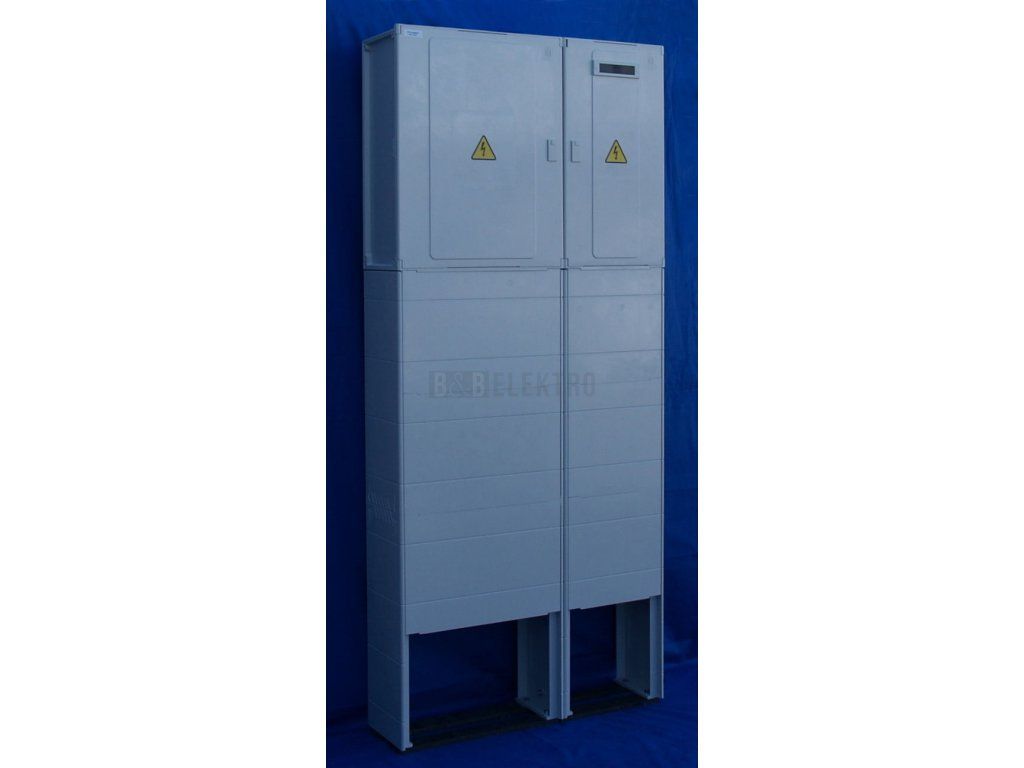

Elektroměrový pilíř ES212+100/PKE8P s přípojkovou skříní vedle sebe pro ČEZ, E.ON

Foto je pouze ilustrační.

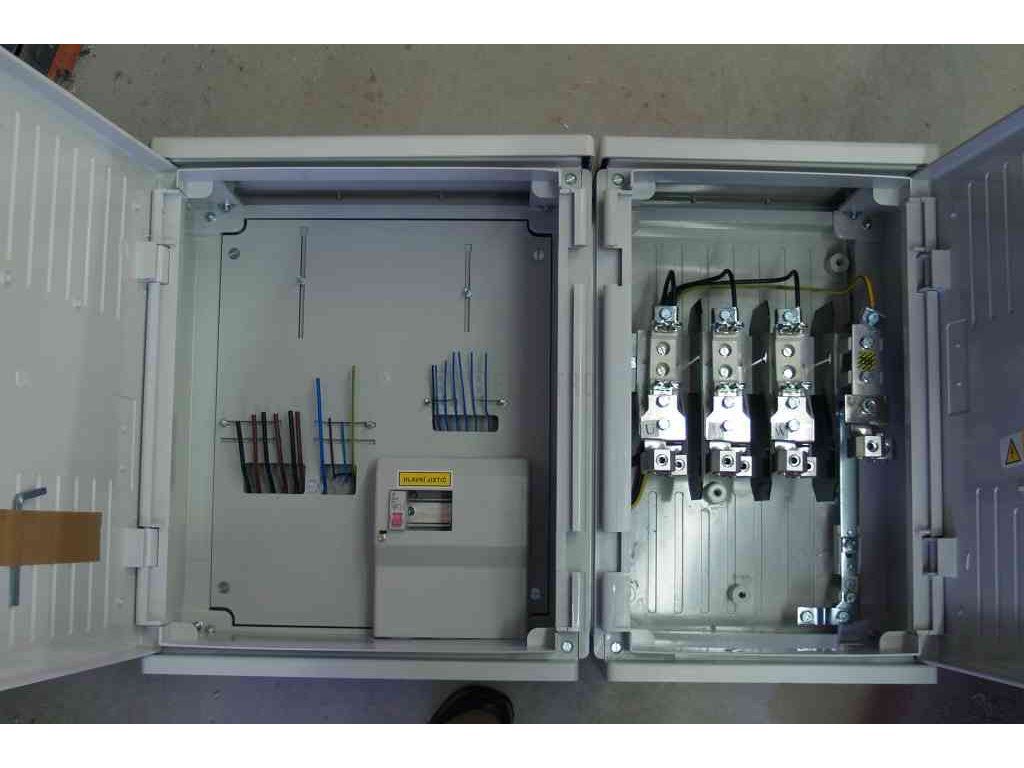

Elektroměrový rozváděč s přípojkovou skříní je složen ze dvou skříní pevně spojených vedle sebe (ES). Vnitřní výzbroj se dle jednotlivých provedení sestává ze stavitelných úchytů pro upevnění elektroměru, přijímače HDO, jističe přijímače HDO u dvousazbových rozváděčů, svorkovnice PEN a řadových svorek pro přívod a vývod. Výzbroj přípojkové skříně standardně tvoří poj. spodky vel. 00 nebo 2. Silové vodiče jsou jednotné o průřezu 10mm2 umožňující osazení hlavního třífázového jističe do 63A. Kryty jsou upraveny na zaplombování. Rozváděče jsou dodávány bez hlavního jističe. U rozváděče ER513 je vnitřní osazení uzpůsobeno pro použití třífázového dvoutarifního elektroměru s přijímačem HDO (provedení pro PRE). V případě potřeby lze rozváděče dodat pro jednofázový přívod.

Jmenovité napětí 230/400 V
Jmenovitý proud 63 A
Jmenovitý kmitočet 50 Hz
Stupeň krytí IP44/20C
Stupeň ochrany IK10
Zkratová odolnost 40 kA
Přístrojová výzbroj 1sada pojistkových spodků vel.00, 1x můstek PEN, řadové svorky, jistič 2B/1 - HDO
Max. průřez přívodních vodičů 240 mm2
Max. průřez vývodních vodičů silový obvod 16 mm2
pomocný obvod 4mm2
Způsob připojení vodičů přívod třmen. svorka W
vývod řadové svorky
PEN třmen. svorka W, svorkovnice PEN
uzemnění třmenová svorka PE/M8
pomocný obvod řadové svorky
Uzavírání dveří trnový klíč 6x6mm (ČSN359756) + jednoduchý závěr
Rozměry (š x v x h) 858 x 1785 x 242 mm
Hmotnost 81 kg
Typ pilířového podstavce PP21/P
Odolnost proti hoření kategorie B (nesnadno hořlavé)
Ochrana neživých částí před nebez. dotykovým napětím samočinným odpojením od zdroje
