Oblouk 45° NO 45X100X500 EO lak epoxy po obvodu

Oblouk 45°

Oblouk 45° slouží ke změně směru trasy kabelových žlabů v horizontální rovině.
Spojení se provádí přímým nasunutím kabelového žlabu do tvarovky a následným zajištěním šrouby NSM 6X10 (str. 26).

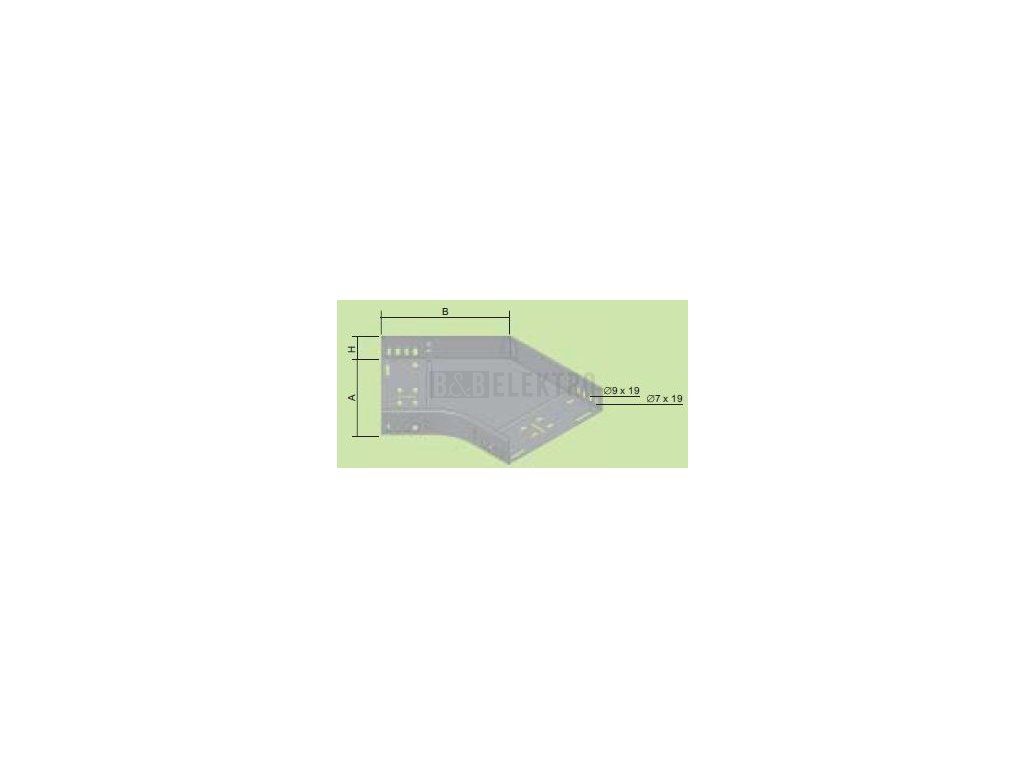

čislo položky       A        H        B
NO 45X50X62      62     50     168
NO 45X50X125    125   50     194
NO 45X50X250    250   50     245
NO 45X100X125  125   100   194
NO 45X100X250  250   100   245
NO 45X100X500  500   100   350
