Oblouk 90° NO 90X100X500 S zinkování Sendzimir

Oblouk 90°

Oblouk 90° slouží ke změně směru trasy kabelových žlabů v horizontální rovině.
Spojení se provádí přímým nasunutím kabelového žlabu do tvarovky a následným zajištěním šrouby NSM 6X10 (str. 26).

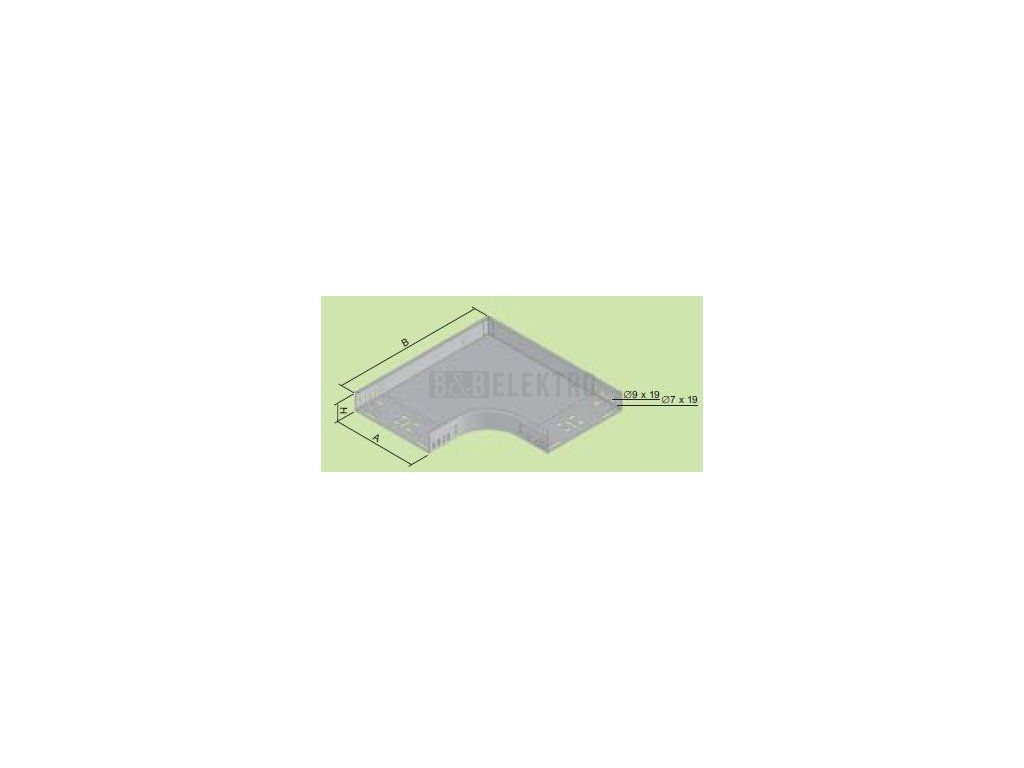

čislo položky       A        H        B
NO 90X50X62      62     50     265
NO 90X50X125    125   50     328
NO 90X50X250    250   50     453
NO 90X100X125  125   100   328
NO 90X100X250  250   100   453
NO 90X100X500  500   100   703
