Oblouk klesající 90° NKO 90X100X125 F žárové zinkování ponorem

Oblouk 90°

Oblouk klesající slouží ke změně směru trasy kabelových žlabů ve vertikálním směru.
Spojení se provádí přímým nasunutím kabelového žlabu do tvarovky a následným zajištěním šrouby NSM 6X10(str. 26).

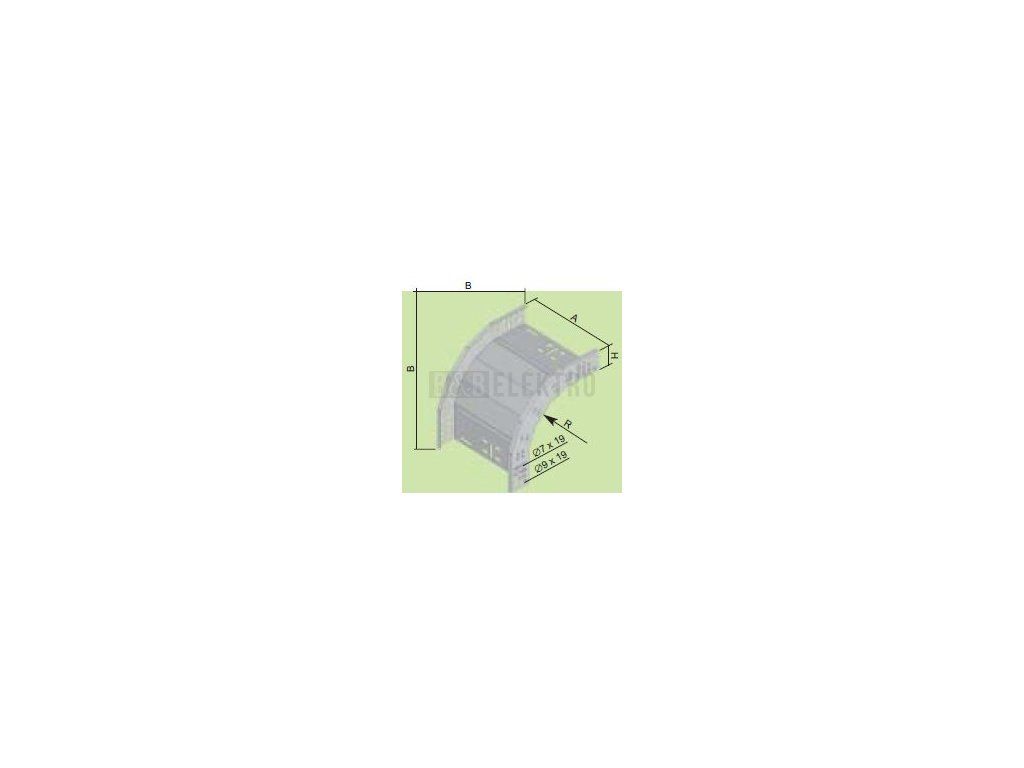

číslo položky               A       H       B
NSO 90X50X62          62      50    275
NSO 90X50X125       125      50    275
NSO 90X50X250       250      50    275
NSO 90X100X125     125     100    325
NSO 90X100X250     250     100    325
NSO 90X100X500     500     100    325
