Oblouk klesající 90° NKO 90X100X250 F žárové zinkování ponorem
Klesající oblouk kabelového žlabu 90°, 100x250 mm – KOPOS NKO 90X100X250_F

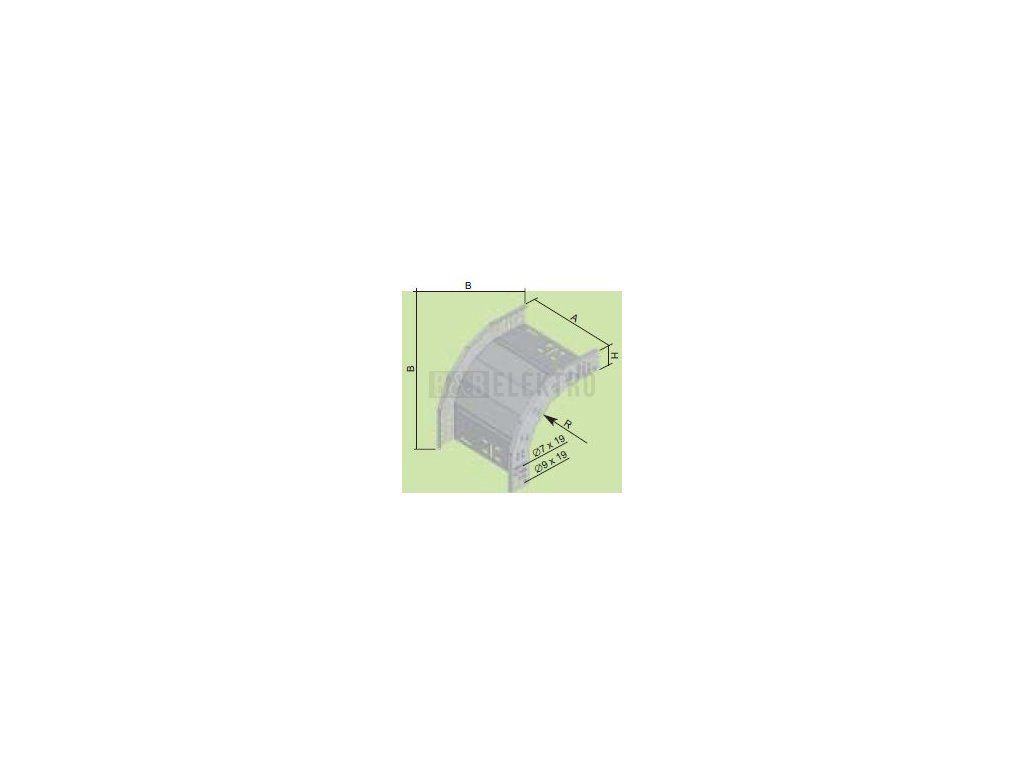

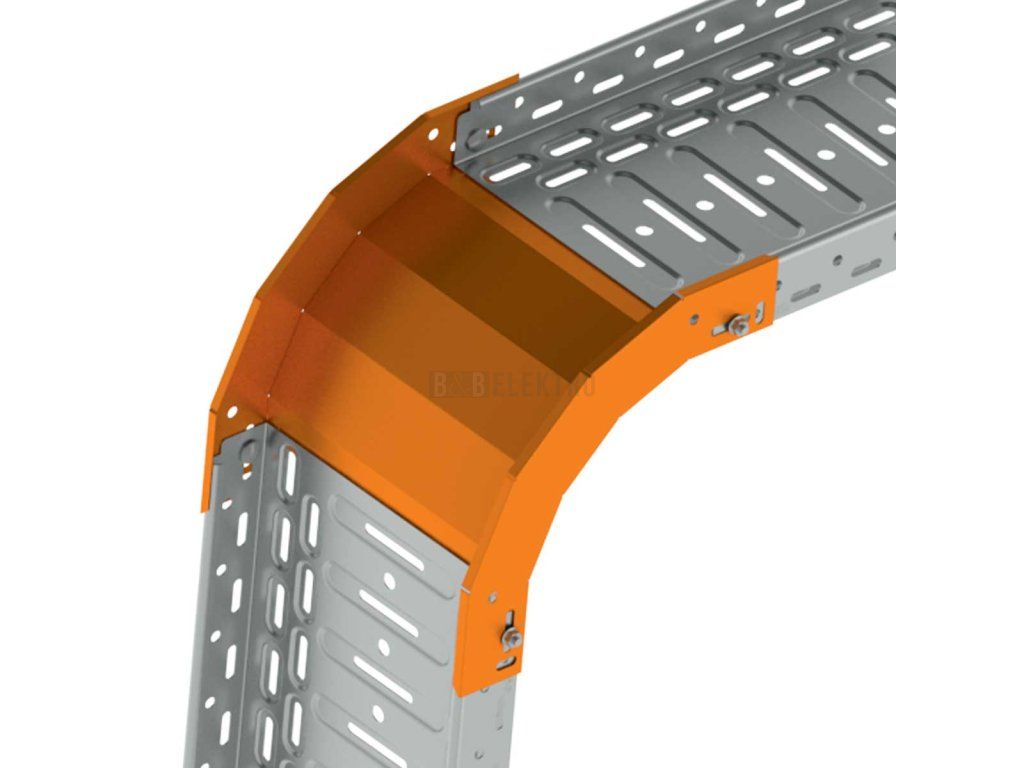

KOPOS klesající oblouk NKO 90X100X250_F mění směr kabelové trasy s vertikálním spádem pod úhlem 90°, propojuje navazující díly žlabu díky integrované spojce. Vnitřní poloměr ohybu činí 150 mm, oblouk odpovídá kabelovému žlabu o šířce 250 mm a výšce 100 mm.
Ocelové provedení o tloušťce materiálu 0.7 mm má povrchovou úpravu žárovým zinkováním, která zajišťuje dlouhodobou odolnost proti korozi. Kloubová konstrukce v kompletním provedení řeší montáž kabelové trasy v místě přechodu mezi výškovými úrovněmi, kde je potřeba plynulý klesající spád žlabu o rozměru 100x250 mm.
Provedení splňuje požadavky na zajištění integrity elektrického obvodu, což je relevantní pro trasy s nároky na funkčnost vedení i za mimořádných podmínek.
Technické parametry
- Úhel odbočení: 90°
- Změna směru: s vertikálním spádem (klesající)
- Vnitřní poloměr: 150 mm
- Šířka kabelového žlabu: 250 mm
- Výška kabelového žlabu: 100 mm
- Povrchová úprava: žárově pozinkováno
Doplňkové parametry
| Kategorie: | F-žárové zinkování ponorem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.032 kg |
| EAN: | 8595057669390 |
| Barva: | Bez |
| Materiál: | Ocel |
| Kvalita materiálu: | Ostatní |
| Model: | Integrovaná spojka |
| Montážní otvory do dna: | Ne |
| Povrchová ochrana: | Žárově pozinkováno |
| Provedení s velkým rozpětím: | Ne |
| S krytem: | Ne |
| Tloušťka materiálu: | 0.7 mm |
| Typ konstrukce: | Kloubový oblouk kompletní |
| Nerezová ocel, mořená: | Ne |
| Vhodné pro zajištění integrity obvodu: | Ano |
| Odbočka (úhel): | 90° |
| Postranní děrování: | Ne |
| Šířka kabelového žlabu: | 250 mm |
| Vnitřní poloměr: | 150 mm |
| Výška kabelového žlabu: | 100 mm |
| Změna směru: | S vertikálním spádem |
| Výrobní společnost : | KOPOS KOLÍN a.s. |
|---|---|
| Adresa : | Havlíčkova 432 280 02 Kolín Česká republika |
| E-mail : | kopos@kopos.cz |
