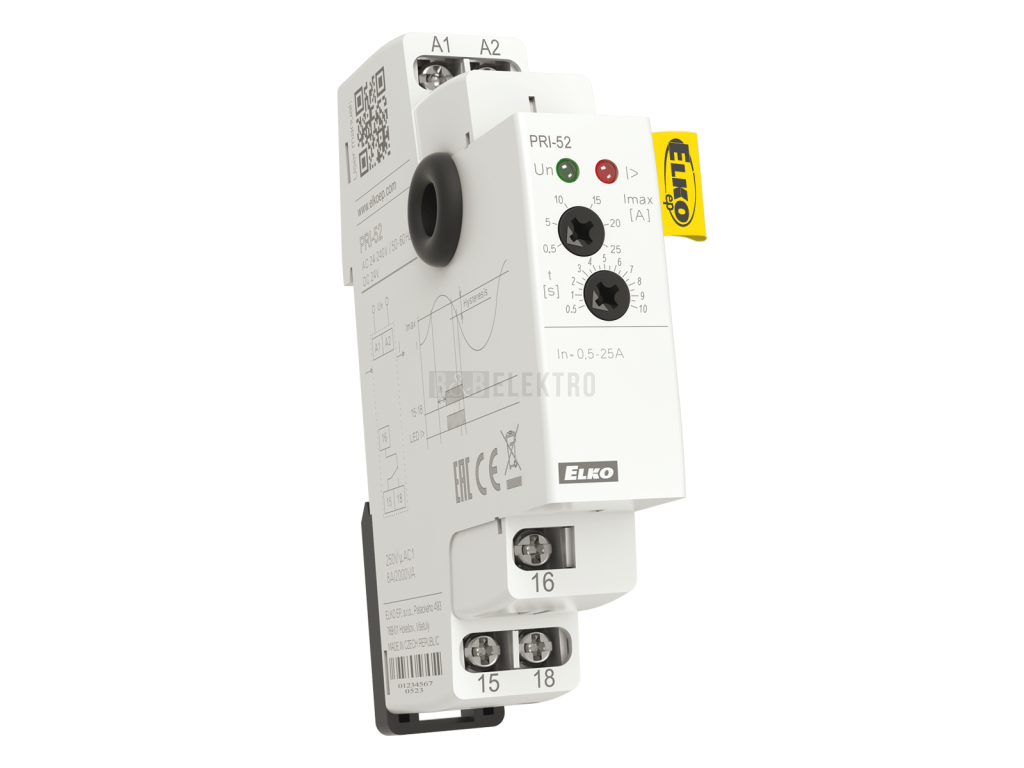

PRI-52 relé hlídací, proudové 0,5-25A 230VAC
Hlídací proudové relé PRI-52 úrovně Imax provlečeným vodičem v 1F - AC, Elko EP
Hlídací proudové relé PRI-52 úrovně Imax provlečeným vodičem v 1F - AC, Elko EP
Prohlédněte si produkt ve 3D zobrazení
Relé je určeno:
- pro diagnostiku vzdáleného zařízení (zkratu, zvýšení odběru) - přednostní (prioritní) relé - dva spotřebiče (např. bojler a podlahové topení), které fungují na jedné fázi, ale nikdy neběží současně - nedochází tak k proudovému přetížení a následnému vybavení jističe. Lze tak ušetřit na paušálu hlavního jističe.
- indikátor průchodu proudu - informace o zapnutém vytápění, sklokeramické desce, ventilátoru,...
- přepínání spotřebičů dle výkonu střídače (měniče) u fotovoltaických aplikacích.
Otvor pro průvlečný vodič je veden tělem přístroje.
Součástí přístroje je proudový transformátor, který snímá velikost proudu provlečeným vodičem.
Možné použít i ke snímání proudu z externího proudového transformátoru.
Plynulé nastavování vybavovacího proudu potenciometrem - rozsah AC 0.5 až 25 A.
Technické parametry
- Hlídaný obvod: AC
- Hlídané úrovně: nadproud
- Hlídaný rozsah: 0.5 - 25 A (50/60 Hz)
- Výstup: 1x přepínací, 8 A
- Provedení: 1-MODUL
- Napájecí napětí (frekvence): AC 230 V (50/60 Hz)
- Rozměry: 90 x 17.6 x 64 mm
Doplňkové parametry
| Kategorie: | ELKO EP |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.081 kg |
| EAN: | 8595188136556 |
| Šířka: | 17.6 mm |
| Hloubka: | 64 mm |
| Výška: | 90 mm |
| Typ el. připojení: | Připojení svorkou |
| Druh napětí pro ovládání: | AC/DC |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz: | 230 |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz: | 230 |
| Jmenovité řídicí napájecí napětí Us DC: | 0 |
| S odnímatelnými svorkami: | Ne |
| Možná jednofázová hystereze: | Ano |
| Možná třífázová hystereze: | Ne |
| Funkce stejnosměrné hystereze: | Ne |
| Měřicí rozsah proudu: | 0.5 A |
| Možný jednofázový nadproud: | Ano |
| Možný jednofázový podproud: | Ano |
| Možný třífázový nadproud: | Ne |
| Možný třífázový podproud: | Ne |
| Obsahuje funkci stejnosměrného nadproudu: | Ne |
| Obsahuje funkci stejnosměrného podproudu: | Ne |
| Počet kontaktů jako normálně rozpojených kontaktů: | 1 |
| Počet kontaktů jako normálně sepnutý kontakt: | 1 |
| Počet kontaktů jako přepínací kontakt: | 1 |
| Max. povolená doba odpadnutí: | 10 s |
| Max. povolená doba zpoždění při zapnutí: | 10 s |
| Min. nastavitelná doba odpadnutí: | 0.5 s |
| Min. nastavitelná doba zpoždění při zapnutí: | 0.5 s |
