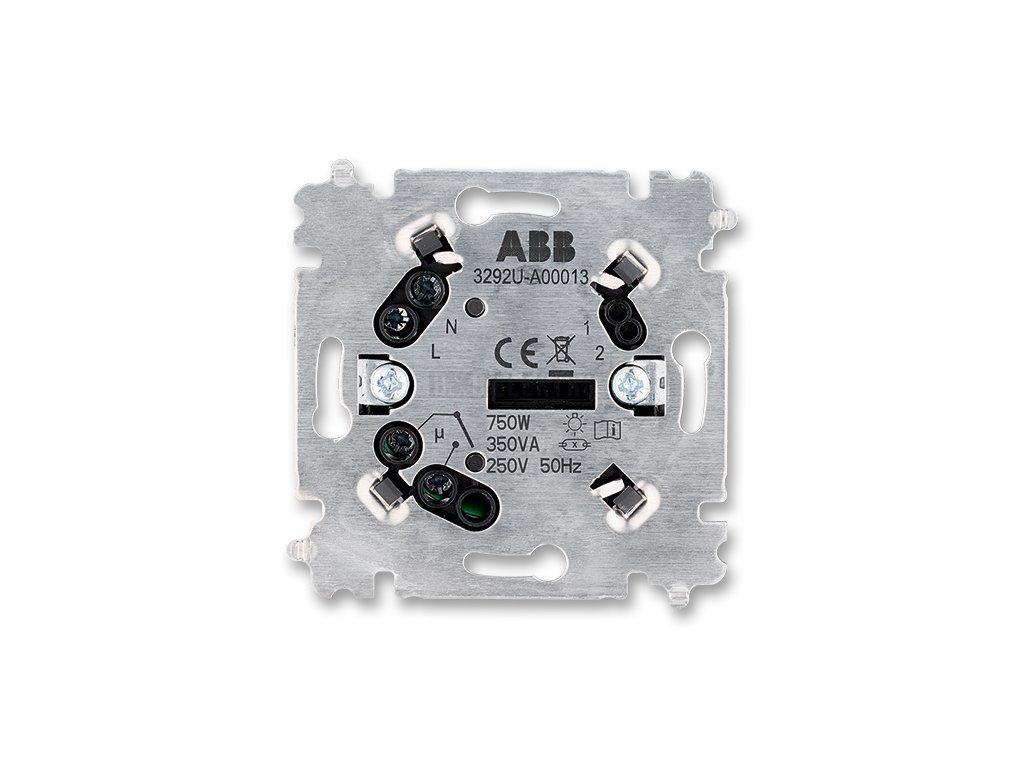

Přístroj spínací pro spínací hodiny 3292U-A00013 ABB

Přístroj spínací pro spínací hodiny, 230 V, pod omítku – ABB 3292U-A00013

ABB přístroj spínací 3292U-A00013 ovládá připojený spotřebič jako základní prvek spínacích hodin. Pracuje při jmenovitém napětí 230 V a disponuje jedním kontaktem provedeným jako normálně rozpojený.

Montáž probíhá pod omítku, přístroj vyžaduje instalační krabici s minimální hloubkou 28 mm, čemuž odpovídá i vestavná hloubka přístroje 28 mm. Uplatnění najde jako základní ovládací prvek v sestavě spínacích hodin pro řízení připojených elektrických obvodů v domovní instalaci.

Technické parametry

• Jmenovité napětí: 230 V
• Způsob montáže: pod omítku
• Počet kontaktů (normálně rozpojený): 1
• Uspořádání sestavy: základní prvek
• Minimální hloubka instalační krabice: 28 mm
• Pro ovládací jednotku programovatelných spínacích hodin.
• Možnost připojení bezpotenciálového kontaktu pro vzdálené ovládání.
• Pracovní teplota: 0 °C až +50 °C
• Výstup: bezpotenciálový zapínací kontakt relé s bezpečným galvanickým oddělením
• Spínaný výkon: max. 2300 W pro ohmickou zátěž (AC-1), 750 W pro žárovky, 350 VA pro zářivky, 750VA pro motory (AC-15). 230 V AC, 3vodičové připojení
• Upevnění šrouby nebo drápky
• Šroubové svorky (pro vodiče max. 2,5 mm², resp. 1,5 mm² pro připojení vnějšího kontaktu).
