Prop. lišta S-3L-1000/16, kolík (jazýček), 3pól., 80A, rozteč 17,8mm 1000048 eleman

Propojovací lišta 3pólová 80A, kolík, rozteč 17,8mm – 1000048

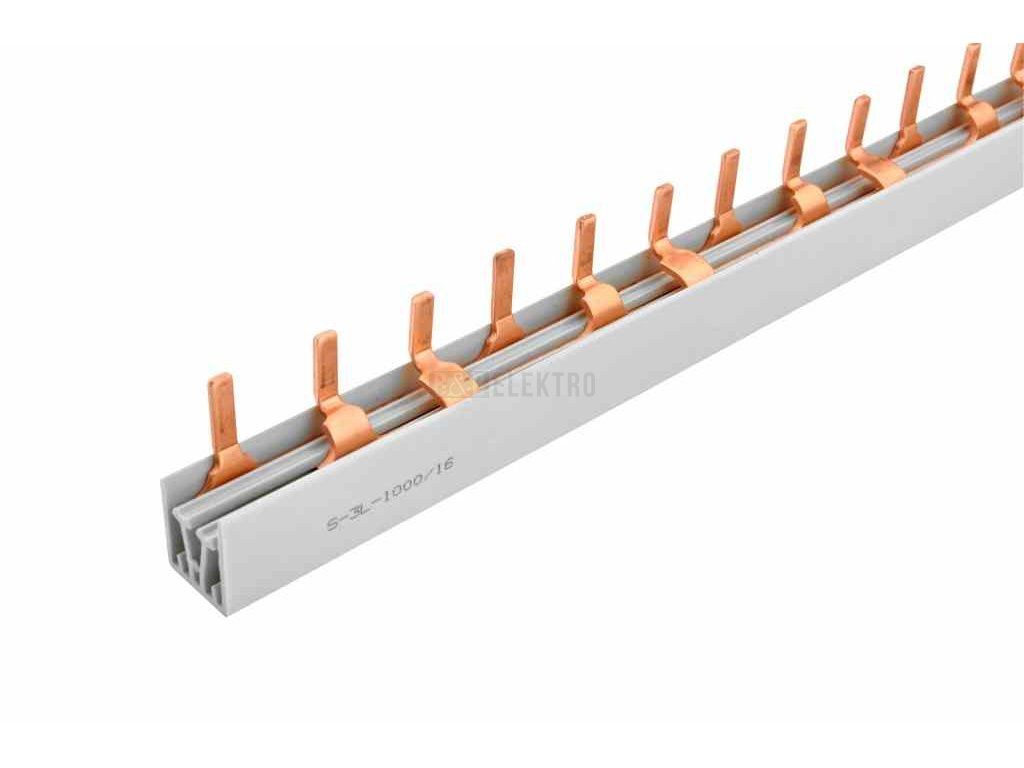

Propojovací lišta S-3L-1000/16 rozvádí proud mezi jednotlivými přístroji na DIN liště a nahrazuje jednotlivé propojovací vodiče. Pracuje při jmenovitém trvalém proudu 80 A a jmenovitém provozním napětí 500 V, jmenovité špičkové napětí dosahuje 4 kV. Krátkodobou odolnost proti zkratu Icw má 50 kA, průřez lišty činí 16 mm².

Provedení je izolované, barva šedá, připojení k přístrojům zajišťuje kolík (jazýček). Rozteč pólů 17,8 mm a délka 1000 mm dovolují osazení až 57 přístrojů, počet pólů je 3. Lišta se používá pro hromadné propojení jističů, stykačů nebo jiných modulárních přístrojů v rozvaděči.

Technické parametry

• Jmenovitý trvalý proud Iu: 80 A
• Max. jmenovité provozní napětí Ue: 500 V
• Jmenovitá krátkodobá odolnost proti zkratu Icw: 50 kA
• Počet pólů: 3
• Rozteč: 17,8 mm
• Vhodné pro počet přístrojů: 57
