Prop. lišta S-3L-27-1000/25, kolík (jazýček), 3pól., 100A, rozteč 27mm 1000096 eleman
Propojovací lišta 3pólová 100A / 500V, rozteč 27mm, kolíkové připojení 1000096
Propojovací lišta 3pólová 100A, rozteč 27mm – 1000096

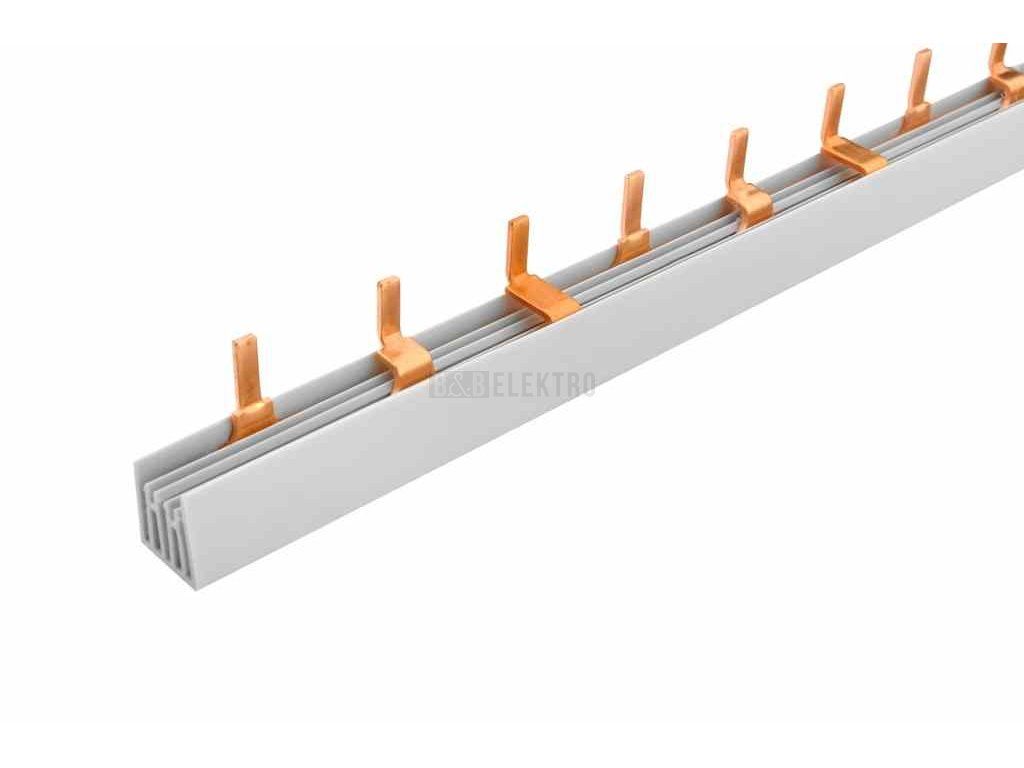

Propojovací lišta S-3L-27-1000/25 rozvádí proud mezi jističi nebo dalšími přístroji instalovanými na DIN liště a nahrazuje jednotlivé propojovací vodiče. Pracuje při jmenovitém trvalém proudu 100 A a jmenovitém provozním napětí 500 V, jmenovité špičkové napětí dosahuje 4 kV. Podmíněný jmenovitý zkratový proud Iq je 50 kA, průřez vodiče činí 25 mm².
Lišta je izolovaná, provedená v šedé barvě, se třemi póly a kolíkovým (jazýčkovým) typem připojení. Rozteč kontaktů 27 mm a celková délka 1000 mm umožňují propojení až 36 přístrojů. Využití najde při hromadném propojování jističů nebo stykačů v rozvaděči, kde nahrazuje jednotlivé kabelové propojky.
Technické parametry
- Jmenovitý trvalý proud Iu 100 A
- Max. jmenovité provozní napětí Ue 500 V
- Podmíněný jmenovitý zkratový proud Iq 50 kA
- Počet pólů 3, rozteč 27 mm
- Typ el. připojení kolík (jazýček)
- Vhodné pro počet přístrojů 36
Doplňkové parametry
| Kategorie: | Propojovací lišty |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 1.188 kg |
| EAN: | 4025221013246 |
| Barva: | Šedá |
| Délka: | 1000 mm |
| Počet fází: | 3 |
| ? Počet pólů: | 3 |
| Typ el. připojení: | Kolík |
| Izolovaný: | Ano |
| Jmenovitý trvalý proud Iu: | 100 A |
| Průřez: | 25 mm2 |
| Rozteč: | 27 mm |
| Vhodné pro počet přístrojů: | 36 |
| Vhodné pro přístroje s nulovým vodičem: | Ne |
| Vhodné pro přístroje s pomocným spínačem: | Ne |
| Jmenovité špičkové napětí: | 4 kV |
| Max. jmenovité provozní napětí Ue: | 500 V |
| Podmíněný jmenovitý zkratový proud Iq: | 50 kA |
| Výrobní společnost : | ELEMAN spol. s r.o. |
|---|---|
| Adresa : | Olomoucká 107 796 01 Prostějov |
