Skříň 198M BF-U-6/198-C Rozvodnice pod omítku šestiřadá

Rozvodnice pod omítku šestiřadá 198M, IP30 – BF-U-6/198-C

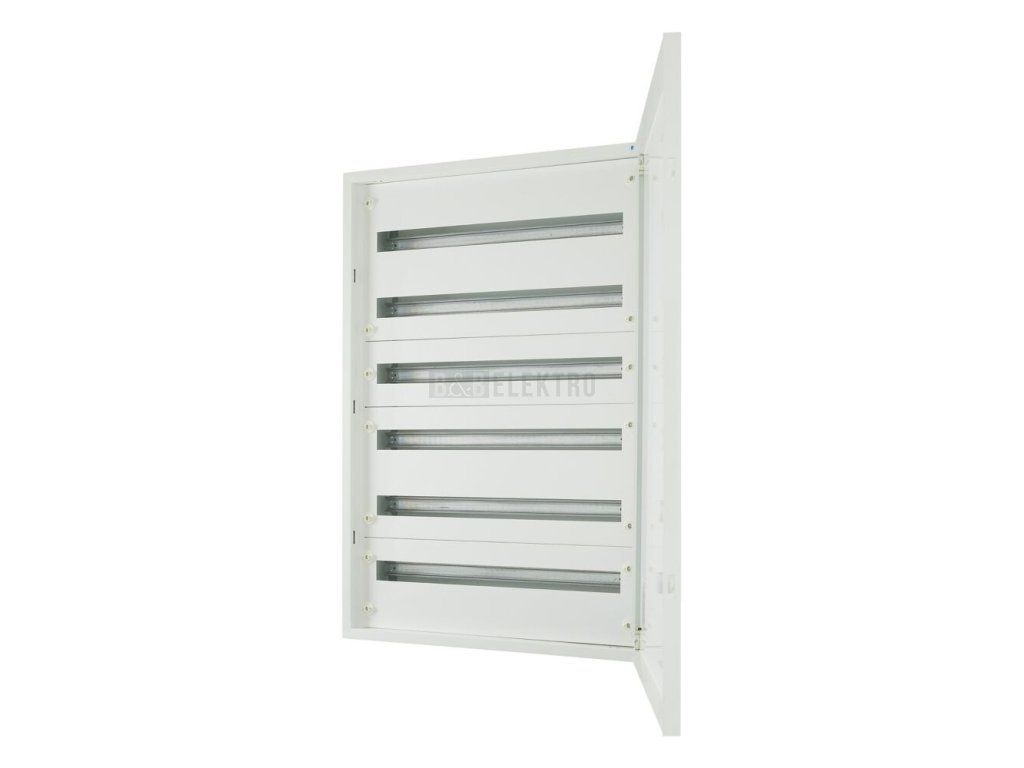

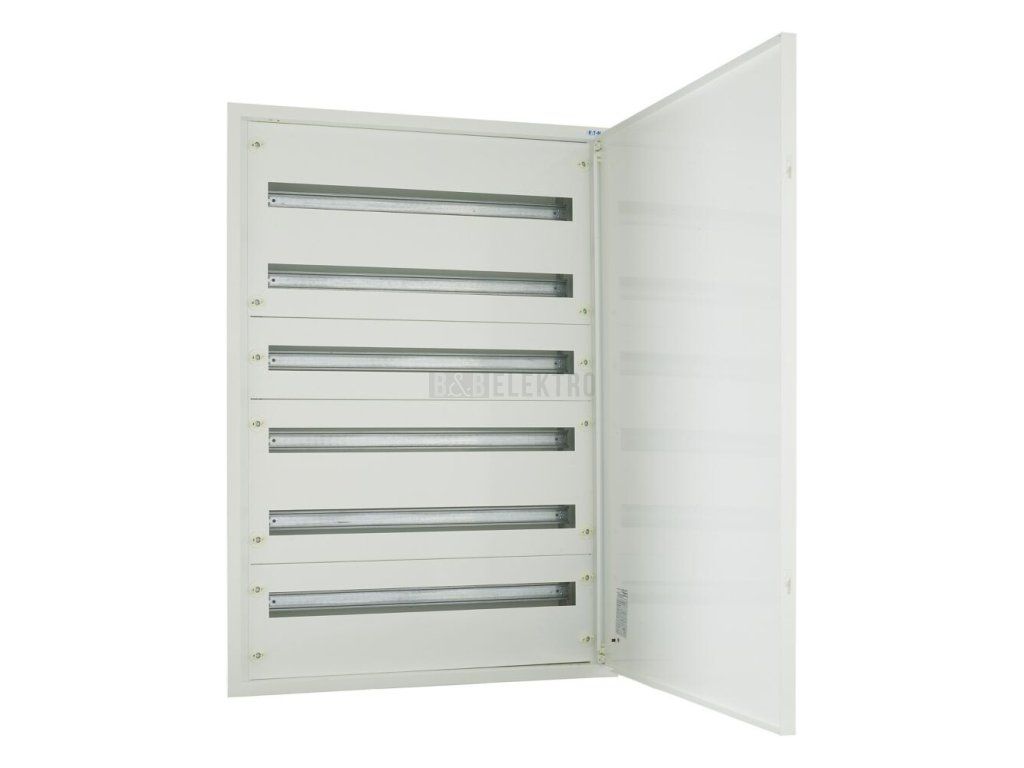

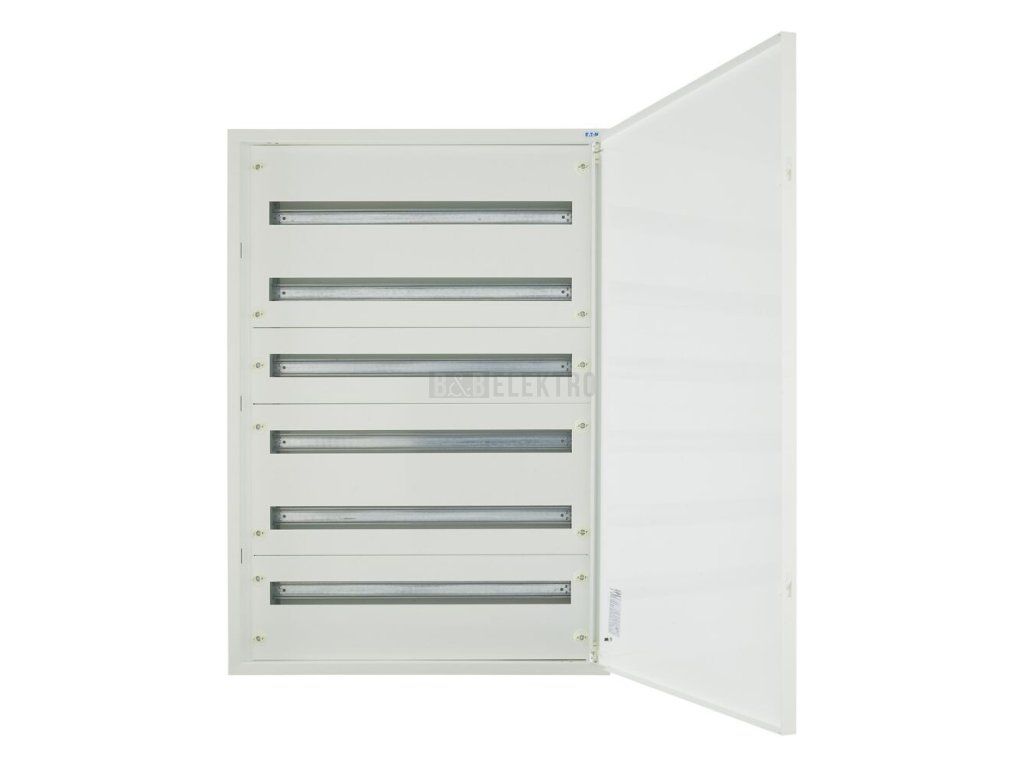

Rozvodnice BF-U-6/198-C pojímá 6 řad po 33 modulech, celkem 198 modulů. Pracuje při jmenovitém napětí AC 240/415 V a jmenovitém proudu do 160 A podle typu vstupních svorek, izolační napětí činí AC 415 V. Kryt s krytím IP30 a mechanickou odolností IK07 odpovídá třídě ochrany I.

Montáž je zapuštěná pod omítku, plné dveře s dvoubodovým uzávěrem umožňují změnu strany otevírání. Plášť z ocelového plechu s práškovým lakováním má bílou barvu (RAL 9016), montážní hloubka pro zapuštění do zdi činí 127 mm. Přístroje se osazují na vyjímatelný rám s DIN lištami, vzdálenost řad je 150 mm. Součástí je PE/N svorkovnice pro připojení ochranných a nulových vodičů a zadní stěna použitelná jako montážní deska. Rozvodnice se používá pro umístění jističů a dalších přístrojů v bytových i komerčních instalacích s vyšším počtem obvodů.

Krycí plechy tvoří typově zkoušený samozemnicí systém, na horní straně jsou kabelové příruby pro vstup vodičů. Rozvodnici lze dovybavit zámkem KLV-U-SS-F/SF.

Technické parametry

• Jmenovité napětí AC 240/415 V
• Jmenovitý proud do 160 A
• Stupeň krytí IP30
• Mechanická odolnost IK07
• Počet modulů 198 (6 řad × 33)
• Barva bílá (RAL 9016)
