Skříň 72M BF-O-3/72-G-C Velkoobsahová rozvodnice na omítku, šedá třířadá

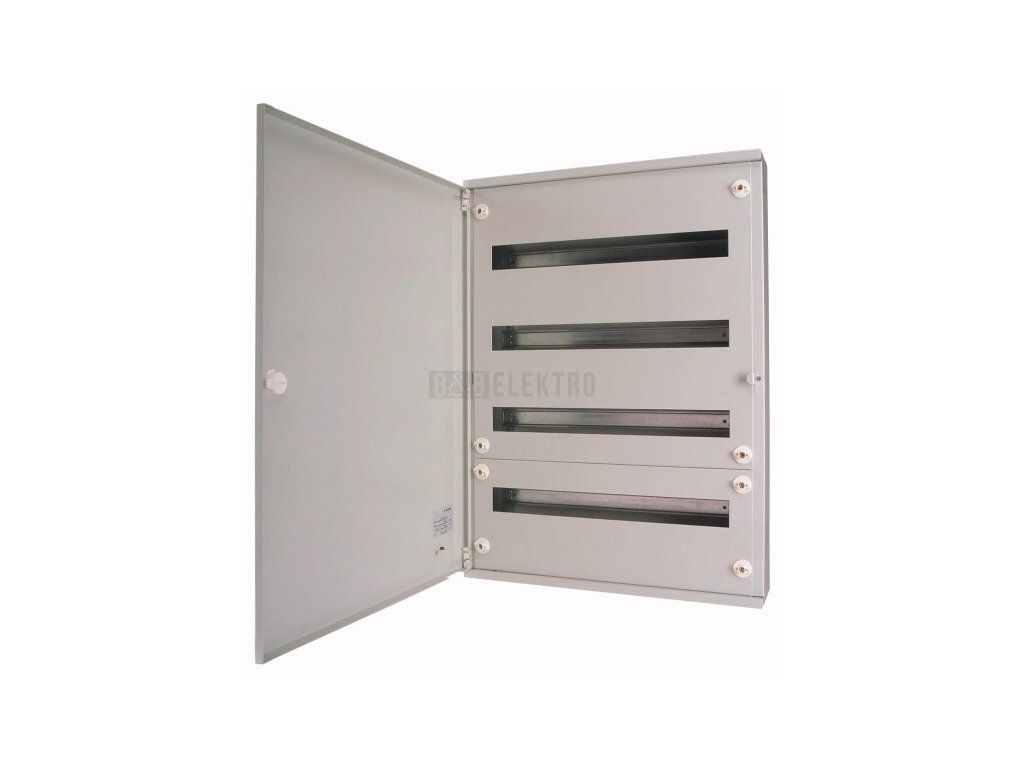

Rozvodnice na omítku třířadá 72M, IP30, šedá – BF-O-3/72-G-C

Rozvodnice BF-O-3/72-G-C pojímá 3 řady po 24 modulech, celkem 72 modulů. Pracuje při jmenovitém napětí AC 240/415 V a jmenovitém proudu do 160 A podle typu vstupních svorek, izolační napětí činí AC 415 V. Kryt s krytím IP30 odpovídá třídě ochrany I.

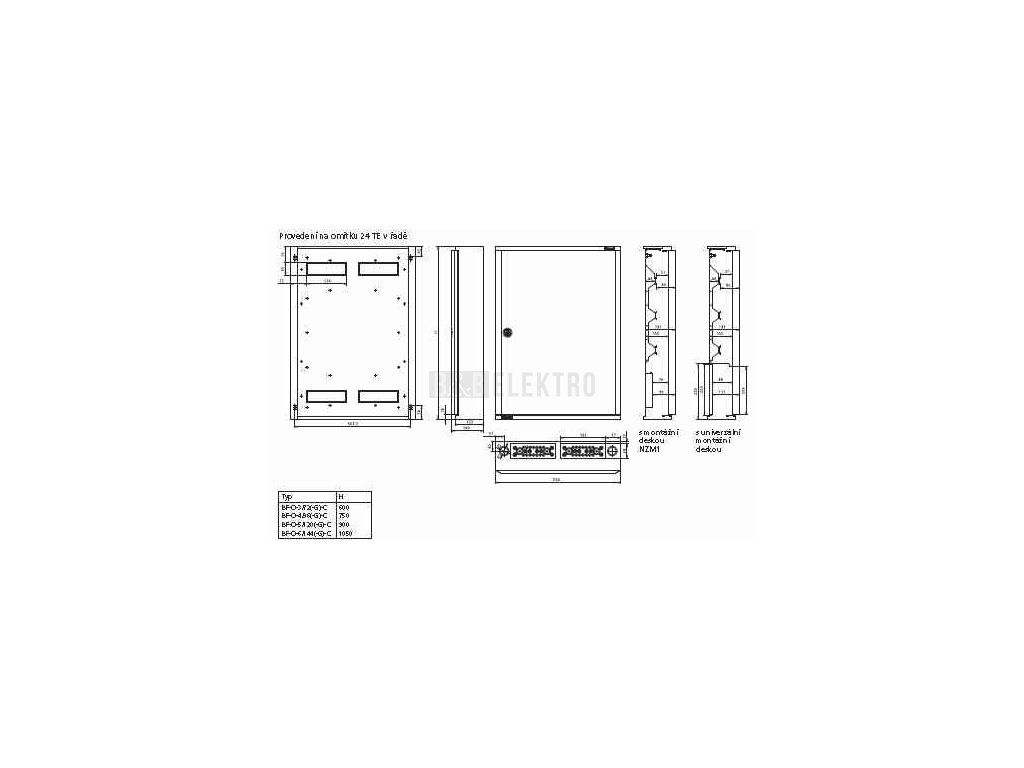

Montáž je povrchová na omítku, dveře s přímým provedením krytu umožňují změnu strany otevírání. Plášť z ocelového plechu s práškovým lakováním má šedou barvu (RAL 7035), montážní hloubka pro upevnění na zeď činí 140 mm. Přístroje se osazují na vyjímatelný rám s DIN lištami, vzdálenost řad je 150 mm. Součástí je předmontovaná PE/N svorkovnice a zadní stěna použitelná jako montážní deska. Rozvodnice se používá pro umístění jističů a dalších přístrojů v bytových i komerčních instalacích.

Krycí plechy tvoří typově zkoušený samozemnicí systém, na horní straně jsou kabelové příruby pro vstup vodičů. Rozvodnici lze dovybavit zámkem KLV-U-SS-F/SF.

Technické parametry

• Jmenovité napětí AC 240/415 V
• Jmenovitý proud do 160 A
• Stupeň krytí IP30
• Počet modulů 72 (3 řady × 24)
• Montáž na omítku
• Barva šedá (RAL 7035)
