Skříň 96M BF-U-4/ 96-G-C Rozvodnice pod omítku čtyřřadá

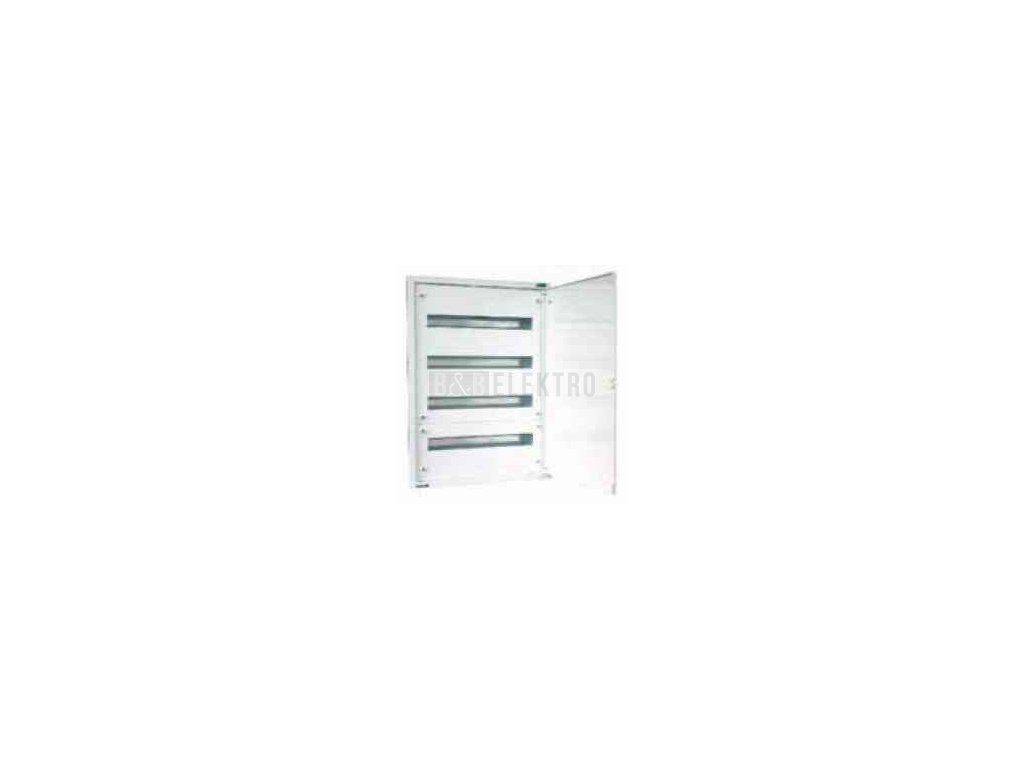

Rozvodnice pod omítku čtyřřadá 96M, IP30, šedá – BF-U-4/96-G-C

Rozvodnice BF-U-4/96-G-C pojímá 4 řady po 24 modulech, celkem 96 modulů. Pracuje při jmenovitém napětí AC 240/415 V a jmenovitém proudu do 160 A podle typu vstupních svorek, izolační napětí činí AC 415 V. Kryt s krytím IP30 a mechanickou odolností IK07 odpovídá třídě izolace I.

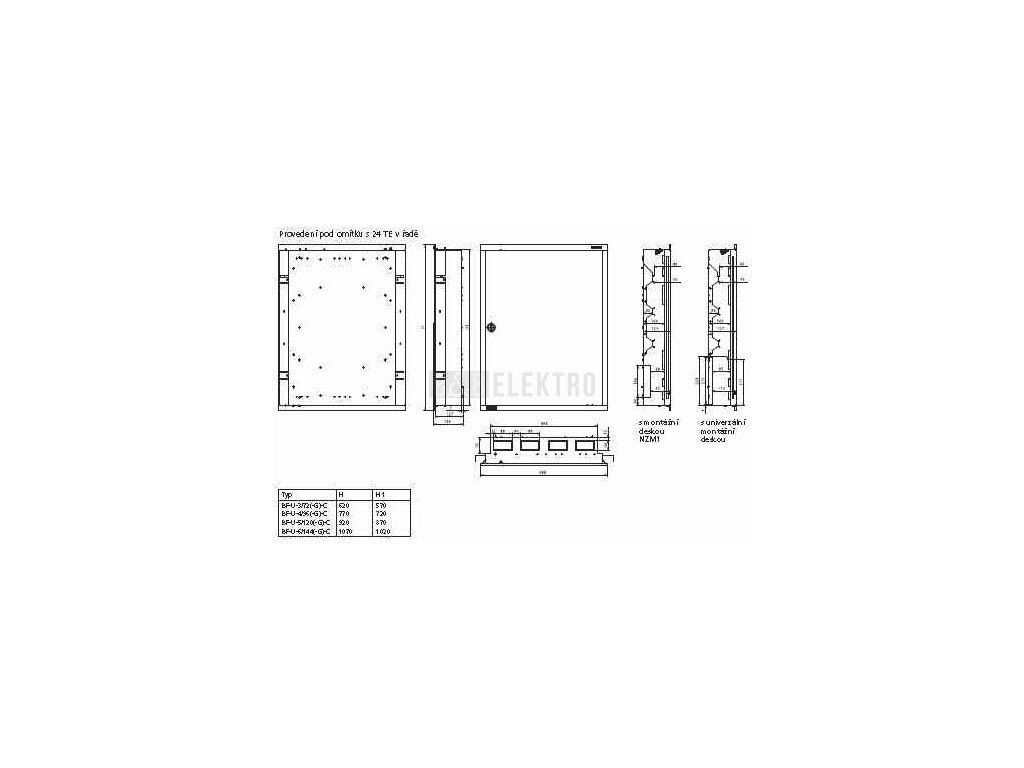

Montáž je zapuštěná pod omítku, plné dveře s jednobodovým uzávěrem umožňují změnu strany otevírání. Plášť z ocelového plechu s práškovým lakováním má šedou barvu (RAL 7035), montážní hloubka pro zapuštění do zdi činí 127 mm. Přístroje se osazují na vyjímatelný rám s DIN lištami, vzdálenost řad je 150 mm. Součástí je předmontovaná PE/N svorkovnice a zadní stěna použitelná jako montážní deska. Rozvodnice se používá pro umístění jističů a dalších přístrojů v bytových i komerčních instalacích.

Krycí plechy tvoří typově zkoušený samozemnicí systém, na horní straně jsou kabelové příruby pro vstup vodičů. Rozvodnici lze dovybavit zámkem KLV-U-SS-F/SF.

Technické parametry

• Jmenovité napětí AC 240/415 V
• Jmenovitý proud do 160 A
• Stupeň krytí IP30
• Mechanická odolnost IK07
• Počet modulů 96 (4 řady × 24)
• Barva šedá (RAL 7035)
