Snímač teploty pro podlahové vytápění (DP4-T-1) pro aplikace v systému ABB-free@home ABB 2CKA006220A0721

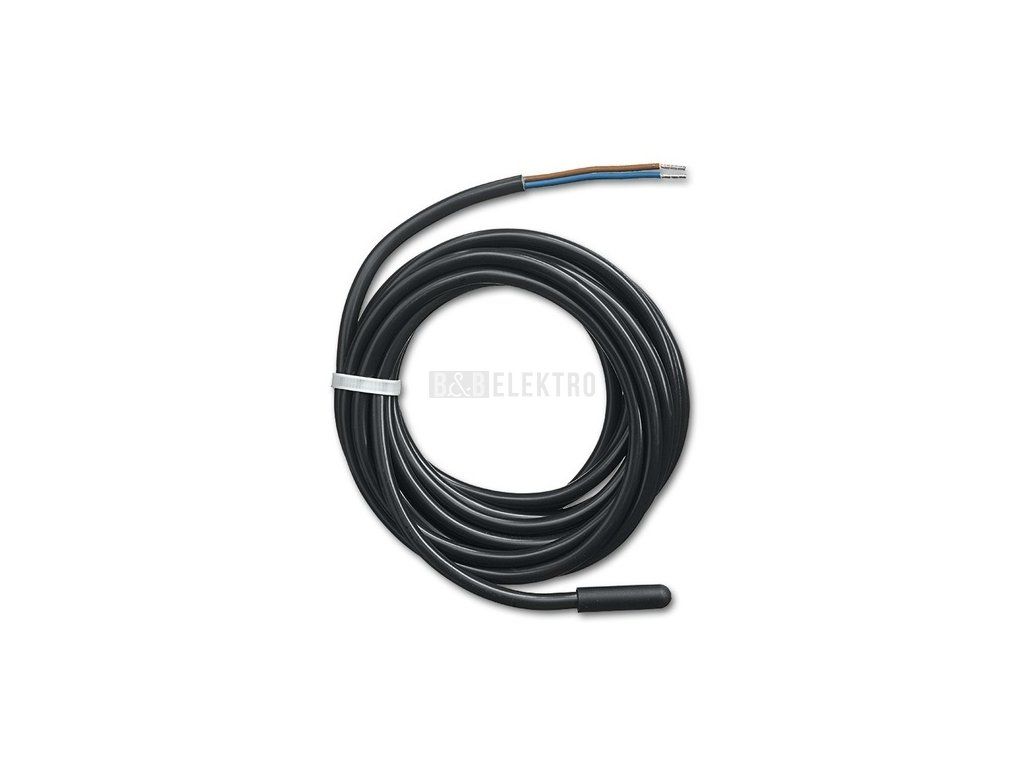

Snímač teploty pro podlahové vytápění NTC 10 kΩ, kabel 4 m – ABB DP4-T-1

ABB snímač teploty DP4-T-1 měří teplotu podlahy u podlahového vytápění v systému ABB-free@home. Jde o snímač typu NTC s odporem 10 kΩ, který spolupracuje s prostorovými termostaty RTC-F-1-WL a RTC-F-2.1-1-WL jako vnější (externí) teplotní čidlo.

Snímač se instaluje do podlahy a s termostatem ho spojuje kabel o délce 4 m. Typicky se ukládá do instalační trubky v podlaze poblíž topných smyček, aby snímal skutečnou teplotu podlahové plochy.

V nastavení termostatu lze zvolit několik režimů regulace: samostatnou regulaci teploty podlahy vnějším snímačem, kombinaci vnitřního a vnějšího snímače s výpočtem průměru obou teplot (vnější snímač pak musí snímat prostorovou teplotu, např. za krytem termostatu), nebo regulaci prostorové teploty vnitřním snímačem s vnějším snímačem jako omezovačem maximální teploty podlahy – při překročení nastavené hodnoty se vytápění vypne. Rozsah nastavení teplot činí 7 °C až 35 °C, v režimu omezení teploty podlahy 20 °C až 80 °C.

Technické parametry

• Typ snímače: NTC 10 kΩ
• Délka kabelu: 4 m
• Systém: ABB-free@home
• Kompatibilní termostaty: RTC-F-1-WL, RTC-F-2.1-1-WL
• Rozsah nastavení teplot: 7 °C až 35 °C
• Rozsah omezení teploty podlahy: 20 °C až 80 °C
