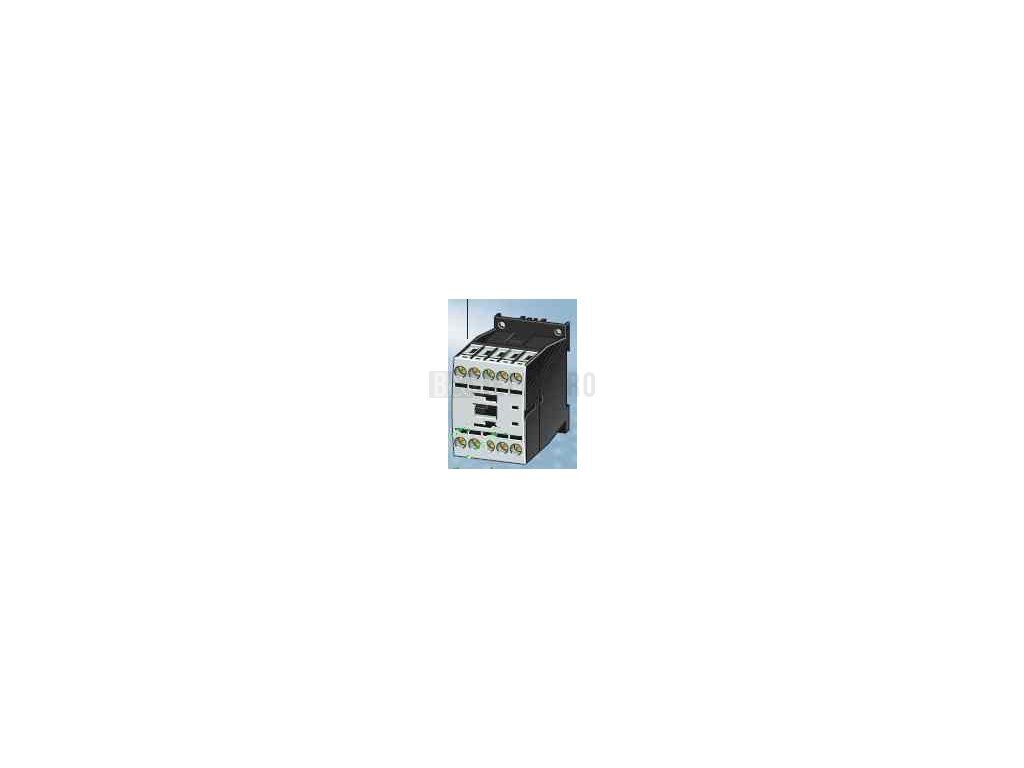

Stykač 9A/230V DILEM-01 napětí cívky 230V, 3 spínací a 1 rozpínací kontakt, Eaton

Výkonový stykač 3p+1R, 4kW/400V/AC3 – Eaton 051795

Eaton výkonový stykač DILEM-01 051795 spíná a rozpojuje třífázové motorové a jiné zátěže v hlavním proudovém obvodu. Při zatížení AC-3 a napětí 400 V dosahuje jmenovitého provozního výkonu 4 kW a jmenovitého proudu 9 A, při kategorii AC-1 pak proud vzroste na 22 A. Pro spínání zátěží typu AC-4 je určen proud 6,6 A s výkonem 3 kW. Ovládací cívka pracuje se střídavým napětím, jmenovité řídicí napájecí napětí činí 230 V při 50 Hz nebo 240 V při 60 Hz.

Stykač obsahuje 3 hlavní spínací kontakty a 1 pomocný rozpínací kontakt, hlavní proudový obvod se připojuje pomocí závitové přípojky. Provozní napětí v rozsahu 24–690 V umožňuje nasazení stykače v širokém spektru instalací. Uplatnění najde při spínání motorových pohonů a dalších zátěží v rozvaděčích s napájením 400 V.

Technické parametry

• Jmenovitý provozní výkon při AC-3, 400 V: 4 kW
• Jmenovitý provozní proud Ie při AC-3, 400 V: 9 A
• Jmenovitý provozní proud Ie při AC-1, 400 V: 22 A
• Jmenovité řídicí napájecí napětí: 230 V (50 Hz) / 240 V (60 Hz)
• Provozní napětí: 24–690 V AC
• Počet hlavních spínacích kontaktů: 3, počet pomocných rozpínacích kontaktů: 1
