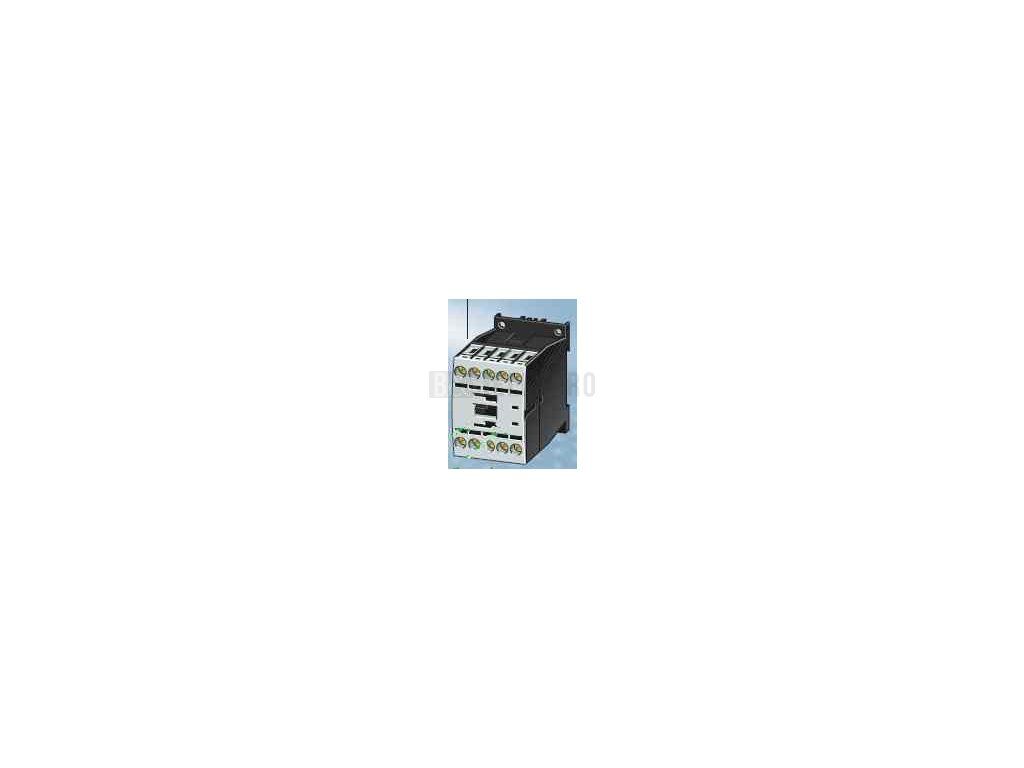

Stykač 9A/230V DILEM-10 napětí cívky 230V, 4 spínací kontakty Eaton 051786

Výkonový stykač 3p+1S, 4kW/400V/AC3 – Eaton 051786

Eaton výkonový stykač DILEM-10 051786 spíná hlavní proudový obvod třemi hlavními kontakty a jedním pomocným spínacím kontaktem. Při zatížení AC-3 a napětí 400 V dosahuje jmenovitého provozního proudu 9 A a jmenovitého provozního výkonu 4 kW, při AC-1 pak proud stoupá až na 22 A. Pro kategorii AC-4 je stykač dimenzován na proud 6,6 A a výkon 3 kW. Ovládací cívka pracuje s napětím 230 V při 50 Hz nebo 240 V při 60 Hz.

Hlavní proudový obvod se připojuje pomocí závitové přípojky, provozní napětí obvodu se pohybuje v rozsahu 24-690 V AC. Stykač pracuje s ovládacím napětím typu AC a najde uplatnění při spínání motorů a dalších spotřebičů v rozvaděčích s montáží na DIN lištu.

Technické parametry

• Jmenovitý provozní výkon při AC-3, 400 V: 4 kW
• Jmenovitý provozní proud Ie při AC-3, 400 V: 9 A
• Jmenovitý provozní proud Ie při AC-1, 400 V: 22 A
• Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 V
• Provozní napětí AC: 24-690 V
• Počet hlavních spínacích kontaktů: 3p+1S
